专利摘要

本发明涉及一种变焦镜头，包括镜群外框、转轴、镜群内框、镜群、以及弹簧。镜群内框经由转轴连结于镜群外框，使镜群内框可相对于镜群外框产生旋转。镜群固定在镜群内框中。弹簧包括变形部以及两个延伸部，延伸部由变形部延伸而出，其中一延伸部抵顶于镜群内框并与转轴之间夹一锐角θ，另一延伸部则抵顶于镜群外框。

权利要求

1.一种变焦镜头，其特征在于，包括：

镜群外框；

转轴；

镜群内框，经由该转轴连结于该镜群外框，使该镜群内框可相对于该镜群外框产生旋转；

镜群，固定在该镜群内框中；

弹簧，包括变形部以及两个延伸部，这些延伸部由该变形部延伸而出，其中一延伸部抵顶于该镜群内框并与该转轴之间夹一锐角θ，另一延伸部则抵顶于该镜群外框。

2.如权利要求1所述的变焦镜头，其特征在于，60°≦θ≦80°。

3.如权利要求1所述的变焦镜头，其特征在于，该弹簧为扭力弹簧。

4.一种变焦镜头，其特征在于，包括：

镜群外框；

转轴；

镜群内框，经由该转轴连结于该镜群外框，使该镜群内框可相对于该镜群外框产生旋转；

镜群，固定在该镜群内框中；

弹簧，包括变形部以及两个延伸部，这些延伸部由该变形部延伸而出，其中一延伸部抵顶于该镜群外框并与该转轴之间夹一锐角θ，另一延伸部则抵顶于该镜群内框。

5.如权利要求4所述的变焦镜头，其特征在于，60°≦θ≦80°。

6.如权利要求4所述的变焦镜头，其特征在于，该弹簧为扭力弹簧。

说明书

技术领域

本发明有关于一种变焦镜头，特别是有关于一种在收纳操作时可避免镜群左右移动的变焦镜头。

背景技术

近年来，携带型电子产品为方便人们携带与使用，已经逐渐走向小型化与轻量化，其中所需用到的镜头也必需随着小型化与轻量化。

变焦镜头内含复数个镜群，可以进行变焦(zoom)及对焦(focus)等各式操作，而为了达到薄型化目的，变焦镜头缩回(收纳操作)时，其中一镜群(例如第三镜群)将沿着光轴移动并在碰触到挡块后，即产生旋转以让出空间，可用于收纳其它镜群，进而达到变焦镜头薄型化的目的。

然而此种机构在作动时，因为支撑第三镜群的内、外群框之间存在有间隙，使得第三镜群在旋转时会产生左右移动的情况，因而其光轴可能会偏离原本设定位置，进而影响整个变焦镜头的光学表现。

发明内容

本发明要解决的技术问题是，针对现有技术中变焦镜头的第三镜群在旋转时会产生左右移动、影响镜头的光学表现的缺陷，提供一种变焦镜头，可避免镜群在旋转时产生左右移动。

本发明为解决其技术问题所采用的技术方案是，提供一种变焦镜头，包括镜群外框、转轴、镜群内框、镜群、以及弹簧。镜群内框经由转轴连结于镜群外框，使镜群内框可相对于镜群外框产生旋转。镜群固定在镜群内框中。弹簧包括变形部以及两个延伸部，延伸部由变形部延伸而出，其中一延伸部抵顶于镜群内框并与转轴之间夹一锐角θ，另一延伸部则抵顶于镜群外框。

或者，本发明的变焦镜头可包括镜群外框、转轴、镜群内框、镜群、以及弹簧。镜群内框经由转轴连结于镜群外框，使镜群内框可相对于镜群外框产生旋转。镜群固定在镜群内框中。弹簧包括变形部以及两个延伸部，延伸部由变形部延伸而出，其中一延伸部抵顶于镜群外框并与转轴之间夹一锐角θ，另一延伸部则抵顶于镜群内框。

由于其中一延伸部与转轴之间夹一锐角θ，因而能产生侧向推力，可以避免镜群在旋转时左右移动而偏离其预设的光轴，进而能够确保整个变焦镜头的光学表现。

其中，上述锐角的角度范围可设定为60°≦θ≦80°。

其中，上述弹簧可为扭力弹簧。

实施本发明的变焦镜头，具有以下有益效果：可避免免镜群在旋转时产生左右移动的情况而偏离其预设的光轴OA。

附图说明

为使本发明的上述目的、特征、和优点能更明显易懂，下文特举较佳实施例并配合附图做详细说明。

图1显示本发明的变焦镜头的其中一镜群及其相关组件未旋转的情形。

图2显示本发明的变焦镜头的其中一镜群及其相关组件产生旋转的情形。

图3是依据本发明的弹簧的放大图。

具体实施方式

本发明的变焦镜头内含复数个镜群，可以进行变焦(zoom)及对焦(focus)等各式操作，请参阅图1及图2所示变焦镜头10的其中一镜群16及其相关组件，镜群16固定在镜群内框14中，而镜群内框14经由转轴19连结于镜群外框12，使镜群内框14可相对于镜群外框12产生旋转。

变焦镜头10在缩回(收纳操作)时，镜群外框12、镜群内框14、以及镜群16将沿着光轴OA移动，镜群内框14将碰触到挡块(未图示)，因而使镜群内框14以及镜群16沿着A方向旋转以让出空间20，用于收纳其它镜群(未图示)，达到变焦镜头10薄型化的目的。

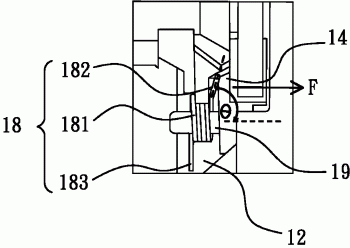

请参阅图3，在转轴19上套设有弹簧18(在本实施例中为扭力弹簧)，弹簧18包括变形部181以及两个延伸部182、183，延伸部182、183由变形部181延伸而出，在本实施例中，延伸部182抵顶于镜群内框14，另一延伸部183则是抵顶于镜群外框12。

当变焦镜头10进行收纳操作时，镜群内框14以及镜群16受到前述挡块(未图示)抵推而产生旋转，如图2所示，此时弹簧18的变形部181受到扭力作用而变形。当变焦镜头10进行拍摄操作时，镜群内框14以及镜群16将脱离挡块，并且在弹簧18回复力的作用下产生旋转，回到图1的位置。

如图3所示，弹簧18的延伸部183垂直于转轴19而延伸，但另一延伸部182则是向一侧略为弯曲并与转轴19之间夹一锐角θ，因而产生侧向推力F，此侧向推力F作用在镜群内框14上，可以避免镜群16在旋转时左右移动而偏离其预设的光轴，进而能够确保整个变焦镜头的光学表现。在本实施例中，锐角θ的角度范围可为60°≦θ≦80°。

在上述实施例中，弹簧18弯曲的延伸部182抵顶于镜群内框14，用于产生侧向推力F，而另一延伸部183则是抵顶于镜群外框12。然而可以了解到，如果在设计上颠倒过来，使弹簧18弯曲的延伸部182抵顶于镜群外框12，而另一延伸部183则是抵顶于镜群内框14，则依然能够产生侧向推力，避免镜群16在旋转时产生左右移动的情况而偏离其预设的光轴OA。

虽然本发明已以较佳实施例揭露如上，但其并非用以限定本发明，本技术领域的人员，在不脱离本发明的精神和范围内，仍可作些许的更动与润饰，因此本发明的保护范围当视权利要求所界定者为准。
