IPC分类号 : D06F25/00,D06F9/00,D06F39/08,D06F58/10,D06F58/20,D06F58/26
专利摘要
一种模拟手洗的洗烘一体内裤清洗机,包括盖子、硅胶刷、内裤支撑架、波轮瓶身、加热模块、出风模块、底座和旋转模块,所述盖子通过螺纹与所述波轮瓶身连接,所述硅胶刷与盖子连接,随波轮瓶身和盖子一起固定,所述硅胶刷与所述内裤支架一起组成清洗模块;所述内裤支架表面有孔洞,作为出水口和出风口,所述内裤支架与所述出风模块一起,组成烘干模块;所述底座具有进风口和出风口,与内部出风模块一起组成出风系统。本实用新型提供了一种模拟手洗的洗烘一体内裤清洗机,体积小巧、功耗较小、适用于烘干单条内裤。
权利要求
1.一种模拟手洗的洗烘一体内裤清洗机,其特征在于,所述清洗机包括盖子、硅胶刷、内裤支撑架、波轮瓶身、加热模块、出风模块、底座和旋转模块,所述盖子通过螺纹与所述波轮瓶身连接,所述硅胶刷与盖子连接,随波轮瓶身和盖子一起固定,所述硅胶刷与所述内裤支撑架一起组成清洗模块;所述内裤支撑架表面有孔洞,作为出水口和出风口,所述内裤支撑架与所述出风模块一起,组成烘干模块;所述底座具有进风口和出风口,与内部出风模块一起组成出风系统。
2.如权利要求1所述的一种模拟手洗的洗烘一体内裤清洗机,其特征在于,所述出风模块由加热电阻丝、马达、螺旋扇叶、传动轴组成,用于出热风。
3.如权利要求1或2所述的一种模拟手洗的洗烘一体内裤清洗机,其特征在于,所述旋转模块与支撑底座卡扣连接,用于带动支撑底座旋转与上下舱体阻水。
说明书
技术领域
本实用新型属于清洗设备,涉及一种内裤清洗机。
背景技术
内裤的污渍类型大多为蛋白质,污渍分布的区域主要集中在裤裆,现有洗衣机都没有专门针对蛋白质类污渍清洗和裤裆部位重点清洗的功能。现有的洗烘一体机体量庞大,功耗较大,不适于烘干单条内裤。
发明内容
为了克服已有洗烘一体机的体量庞大、功耗较大、不适于烘干单条内裤的不足,本实用新型提供了一种模拟手洗的洗烘一体内裤清洗机,体积小巧、功耗较小、适用于烘干单条内裤。
本实用新型解决其技术问题所采用的技术方案是:
一种模拟手洗的洗烘一体内裤清洗机,包括盖子、硅胶刷、内裤支撑架、波轮瓶身、加热模块、出风模块、底座和旋转模块,所述盖子通过螺纹与所述波轮瓶身连接,所述硅胶刷与盖子连接,随波轮瓶身和盖子一起固定,所述硅胶刷与所述内裤支撑架一起组成清洗模块;所述内裤支撑架表面有孔洞,作为出水口和出风口,所述内裤支撑架与所述出风模块一起,组成烘干模块;所述底座具有进风口和出风口,与内部出风模块一起组成出风系统。
进一步,所述出风模块由加热电阻丝、马达、螺旋扇叶、传动轴组成,用于出热风。
再进一步,所述旋转模块与支撑底座卡扣连接,用于带动支撑底座旋转与上下舱体阻水。
所述内裤支撑架可以将内裤撑开,使其裆部与硅胶刷接触;在所述旋转模块的带动下旋转,产生摩擦,其与硅胶刷一起组成清洗模块。所述波轮瓶身具有增大水流与衣物摩擦的作用。
本实用新型的技术构思为:清洗结构采用内裤支撑架的方式将内裤的裆部撑开,与支撑架上方的刷子配合,内裤裆部跟随支撑架旋转,与固定的刷子之间产生摩擦,模拟手洗的揉搓来清洁污渍。同时,裆部支撑面喷射出高压水流,冲刷污渍。
烘干模块采用排气形烘干技术,直接靠电动机驱动转子带动风叶旋转。当风叶旋转时,空气从进风口吸入,由此形成的离心气流再由带有孔洞的内裤支撑架吹出。空气通过时,风嘴中的发热支架上的发热丝通电变热,加热空气。
本实用新型的有益效果主要表现在:体积小巧、功耗较小、适用于烘干单条内裤。
附图说明

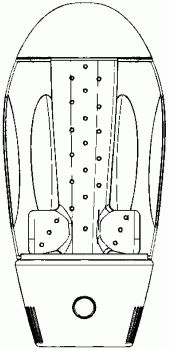

图1是一种模拟手洗的洗烘一体内裤清洗机的结构图。
图2是一种模拟手洗的洗烘一体内裤清洗机的爆炸图。
图3是一种模拟手洗的洗烘一体内裤清洗机的俯视图。
具体实施方式
下面结合附图对本实用新型作进一步描述。
参照图1~图3,一种模拟手洗的洗烘一体内裤清洗机,包括盖子 1、硅胶刷2、内裤支撑架3、波轮瓶身4、加热模块5、出风模块6、底座7和旋转模块8,所述盖子通过螺纹与所述波轮瓶身连接,所述硅胶刷与盖子连接,随波轮瓶身和盖子一起固定,所述硅胶刷与所述内裤支撑架一起组成清洗模块;所述内裤支撑架表面有孔洞,作为出水口和出风口,所述内裤支撑架与所述出风模块一起,组成烘干模块;所述底座具有进风口和出风口,与内部出风模块一起组成出风系统。
进一步,所述出风模块由加热电阻丝、马达、螺旋扇叶、传动轴组成,用于出热风。
所述旋转模块与支撑底座卡扣连接,用于带动支撑底座旋转与上下舱体阻水。
所述内裤支撑架可以将内裤撑开,使其裆部与硅胶刷接触;在所述旋转模块的带动下旋转,产生摩擦,其与硅胶刷一起组成清洗模块。所述波轮瓶身具有增大水流与衣物摩擦的作用。
本实施例中,内裤的裆部套在支架顶端,腰部松紧带卡在支架的两侧。旋转电机带动支架旋转,裤裆与上部刷子表面摩擦。清洗污垢。水流通过支架的细小孔洞加压,喷射而出冲刷内裤。电动机驱动转子带动风叶旋转。当风叶旋转时,空气从进风口吸入,由此形成的离心气流再由带有孔洞的内裤支撑架吹出。空气通过时,风嘴中的发热支架上的发热丝通电变热,加热空气。快速烘干支撑膨起的内裤。
