专利摘要

本实用新型提供一种家用干衣机，包括底座、设于底座上的机架、罩设于机架外周的圆柱形防水布罩、若干个用于悬挂衣物的挂衣架、用于悬挂挂衣架的挂架、用于形成甩干空间的圆柱形网眼布罩以及设于底座内的制热室，所述制热室内设有风扇和加热器，底座的上侧面均布有若干个与制热室连通的出风管，所述挂架由上圈环、下圈环以及连接于上圈环和下圈环之间的连接杆组成，上圈环上径向均布有若干个用于悬挂挂衣架的挂杆，所述圆柱形网眼布罩的上端和下端分别与上圈环和下圈环连接，所述底座内设有甩干电机，所述连接杆的下端与甩干电机传动连接。本实用新型使用方便，烘干效率高，采用的挂衣架能最大程度的展开衣物，以提高衣物上水分的蒸发效率。

权利要求

1.一种家用干衣机，其特征在于：包括底座、设于底座上的机架、罩设于机架外周的圆柱形防水布罩、若干个用于悬挂衣物的挂衣架、用于悬挂挂衣架的挂架、用于形成甩干空间的圆柱形网眼布罩以及设于底座内的制热室，所述制热室内设有风扇和加热器，底座的上侧面均布有若干个与制热室连通的出风管，所述挂架由上圈环、下圈环以及连接于上圈环和下圈环之间的连接杆组成，上圈环上径向均布有若干个用于悬挂挂衣架的挂杆，所述圆柱形网眼布罩的上端和下端分别与上圈环和下圈环连接，所述底座内设有甩干电机，所述连接杆的下端与甩干电机传动连接。

2.根据权利要求1所述的家用干衣机，其特征在于：所述挂杆上设有若干个用于悬挂挂衣架的挂圈，所述挂衣架包括挂钩、用于撑起袖子的撑架以及用于间隔开衣物前后侧的椭圆形撑架。

3.根据权利要求1所述的家用干衣机，其特征在于：所述上圈环上设有向上凸起的半球形的导流罩，所述导流罩的内侧面径向倾斜均布有若干块扰流板。

4.根据权利要求1所述的家用干衣机，其特征在于：所述底座的底部设有配重块。

5.根据权利要求1所述的家用干衣机，其特征在于：所述机架上还设有用于熨烫衣物的挂烫组件，所述挂烫组件包括挂衣杆、水箱、蒸汽发生器、连接管以及喷头，所述挂衣杆和水箱均设于底座上，所述蒸汽发生器设于底座内，所述水箱与蒸汽发生器连接，所述连接管连接于蒸汽发生器和喷头之间。

6.根据权利要求5所述的家用干衣机，其特征在于：所述底座上侧面的外边沿设有集水槽，所述集水槽与水箱连通，所述底座内设有排风室，所述排风室内设有风机，所述底座上侧面设有与排风室连通的排风口，排风口上设有过滤网布，所述排风口通过排气管与连接管可拆装连接以将圆柱形防水布罩内的热风由喷头排出。

说明书

技术领域

本实用新型涉及干衣机技术领域，具体涉及一种家用干衣机。

背景技术

目前市场上普遍使用滚筒式干衣机，使用时将洗后的衣物放入滚筒中，滚筒转动，搅动衣物，同时向筒内吹热风，对衣物进行干燥。这种干衣装置是为干燥大量衣物设计，干燥速度慢，衣物堆积在筒内，相互挤压容易产生褶皱和打结，依靠转筒搅动衣物，造成衣物磨损。特别地，在衣物较少时，大量热风无法吹到衣物，从而造成干衣机的烘干效率较低。而挂立式的干衣机则因没有甩干功能，烘干效率低，得不到推广使用。

实用新型内容

本实用新型的目的是针对以上不足之处，提供了一种使用方便、烘干效率高的家用干衣机。

本实用新型解决技术问题所采用的方案是：一种家用干衣机，包括底座、设于底座上的机架、罩设于机架外周的圆柱形防水布罩、若干个用于悬挂衣物的挂衣架、用于悬挂挂衣架的挂架、用于形成甩干空间的圆柱形网眼布罩以及设于底座内的制热室，所述制热室内设有风扇和加热器，底座的上侧面均布有若干个与制热室连通的出风管，所述挂架由上圈环、下圈环以及连接于上圈环和下圈环之间的连接杆组成，上圈环上径向均布有若干个用于悬挂挂衣架的挂杆，所述圆柱形网眼布罩的上端和下端分别与上圈环和下圈环连接，所述底座内设有甩干电机，所述连接杆的下端与甩干电机传动连接。

进一步地，为了将衣物展开，保证衣物与热风充分接触，以蒸发衣物上的水分，从而提高烘干效率；所述挂杆上设有若干个用于悬挂挂衣架的挂圈，所述挂衣架包括挂钩、用于撑起袖子的撑架以及用于间隔开衣物前后侧的椭圆形撑架。

进一步地，为了改变风向，加快热风的风速，以加快空气流动速度，从而提高烘干效率；所述上圈环上设有向上凸起的半球形的导流罩，所述导流罩的内侧面径向倾斜均布有若干块扰流板。

进一步地，为了保证挂架转动时底座的稳定性；所述底座的底部设有配重块。

进一步地，为了方便将带有余热的衣物进一步熨烫平整，便于下次穿戴；所述机架上还设有用于熨烫衣物的挂烫组件，所述挂烫组件包括挂衣杆、水箱、蒸汽发生器、连接管以及喷头，所述挂衣杆和水箱均设于底座上，所述蒸汽发生器设于底座内，所述水箱与蒸汽发生器连接，所述连接管连接于蒸汽发生器和喷头之间。

进一步地，为了将甩到圆柱形防水布罩的水收集起来，并充分利用烘干时产生的湿热空气来熨烫衣物，实现节能；所述底座上侧面的外边沿设有集水槽，所述集水槽与水箱连通，所述底座内设有排风室，所述排风室内设有风机，所述底座上侧面设有与排风室连通的排风口，排风口上设有过滤网布，所述排风口通过排气管与连接管可拆装连接以将圆柱形防水布罩内的热风由喷头排出。

较之现有技术而言，本实用新型具有以下优点：本实用新型使用方便，烘干效率高，洗完的衣物展开挂在挂衣架上，且采用的挂衣架能最大程度的展开衣物，保证衣物与高温空气充分接触，以提高衣物上水分的蒸发效率，挂架通过甩干电机驱动旋转，来甩掉衣物上的水分，而圆柱形网眼布罩的设置，使水分可以从圆柱形网眼布罩上的网眼排出，有利于提高衣物的甩干效率，甩干加烘干，大大提高的衣物干燥效率；本实用新型还设置挂烫组件，以便及时对烘干后的衣物进行熨烫，防止衣物褶皱，方便下次穿着，为使用者提供极大的便利，且熨烫所用的部分热蒸汽来自烘干产生的热气，熨烫所用的部分水来自烘干排出的水，极大程度的提高了资源的使用率，有利于节能环保。

附图说明

下面参照附图结合实施例对本实用新型作进一步说明：

图1为本实用新型的结构示意图；

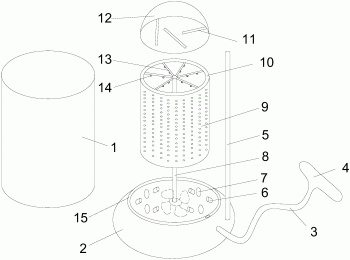

图2为本实用新型的结构爆炸图；

图3为挂衣架的结构示意图；

图中：1-圆柱形防水布罩；2-底座；3-连接管；4-喷头；5-挂衣杆；6-出风管；7-排风口；8-连接杆；9-圆柱形网眼布罩；10-上圈环；11-扰流板；12-导流罩；13-挂杆；14-挂圈；15-集水槽；16-挂钩；17-撑架；18-椭圆形撑架。

具体实施方式

下面结合说明书附图和具体实施例对本实用新型内容进行详细说明：

如图1-3所示，本实施例提供一种家用干衣机，包括底座2、设于底座2上的机架、罩设于机架外周的圆柱形防水布罩1、若干个用于悬挂衣物的挂衣架、用于悬挂挂衣架的挂架、用于形成甩干空间的圆柱形网眼布罩9以及设于底座2内的制热室，机架活动设于底座上用于撑起圆柱形防水布罩1，圆柱形防水布罩1和圆柱形网眼布罩9上均设有拉链，所述制热室内设有风扇和加热器，底座2的上侧面均布有若干个与制热室连通的出风管6，所述出风管6凸出于底座2的上侧面，且倾斜朝向衣物设置，这里出风管6也可以转动安装在底座2上，并设置驱动机构控制出风管6不断转动，以便在使用时不断改变出风管6的出风角度，对衣物进行干燥；所述挂架由上圈环10、下圈环以及连接于上圈环10和下圈环之间的连接杆8组成，上圈环10上径向均布有若干个用于悬挂挂衣架的挂杆13，所述圆柱形网眼布罩9的上端和下端分别与上圈环10和下圈环连接，圆柱形网眼布罩9采用就有网眼的布料制成，以便衣物甩动时水分从网眼排出，所述底座2内设有甩干电机，所述连接杆8的下端与甩干电机传动连接以驱动挂架旋转。

在本实施例中，为了将衣物展开，保证衣物与热风充分接触，以蒸发衣物上的水分，从而提高烘干效率；所述挂杆13上设有若干个用于悬挂挂衣架的挂圈14，所述挂衣架包括挂钩16、用于撑起袖子的撑架17以及用于间隔开衣物前后侧的椭圆形撑架18。

在本实施例中，为了改变风向，加快热风的风速，以加快空气流动速度，从而提高烘干效率；所述上圈环10上设有向上凸起的半球形的导流罩12，所述导流罩12的内侧面径向倾斜均布有若干块扰流板11。

在本实施例中，为了保证挂架转动时底座2的稳定性；所述底座2的底部设有配重块。

在本实施例中，为了方便将带有余热的衣物进一步熨烫平整，便于下次穿戴；所述机架上还设有用于熨烫衣物的挂烫组件，所述挂烫组件包括挂衣杆5、水箱、蒸汽发生器、连接管3以及喷头4，所述挂衣杆5和水箱均设于底座2上，所述蒸汽发生器设于底座2内，所述水箱与蒸汽发生器连接，所述连接管3连接于蒸汽发生器和喷头4之间。

在本实施例中，为了将甩到圆柱形防水布罩1的水收集起来，并充分利用烘干时产生的湿热空气来熨烫衣物，实现节能；所述底座2上侧面的外边沿设有集水槽15，所述集水槽15与水箱连通，所述底座2内设有排风室，所述排风室内设有用于将烘干产生的热气吸进排风室内的风机，所述底座2上侧面设有与排风室连通的排风口7，排风口7上设有过滤网布，所述排风口7通过排气管与连接管3可拆装连接以将圆柱形防水布罩1内的热风由喷头4排出，不使用挂烫组件时烘干产生的热气直接由排气管排出。

本实用新型使用方便，烘干效率高，洗完的衣物展开挂在挂衣架上，且采用的挂衣架能最大程度的展开衣物，保证衣物与高温空气充分接触，以提高衣物上水分的蒸发效率，挂架通过甩干电机驱动旋转，来甩掉衣物上的水分，而圆柱形网眼布罩9的设置，使水分可以从圆柱形网眼布罩9上的网眼排出，有利于提高衣物的甩干效率，甩干加烘干，大大提高的衣物干燥效率；本实用新型还设置挂烫组件，以便及时对烘干后的衣物进行熨烫，防止衣物褶皱，方便下次穿着，为使用者提供极大的便利，且熨烫所用的部分热蒸汽来自烘干产生的热气，熨烫所用的部分水来自烘干排出的水，极大程度的提高了资源的使用率，有利于节能环保。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利保护范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
