专利摘要

本实用新型公开了一种方便安装的便携式圆规，包括支腿，所述支腿侧边开设有收纳槽，所述收纳槽内部转动设有笔套，所述笔套底部开设有一个安装槽，所述安装槽内部滑动连接有卡壳，且卡壳内部安装有卡设机构，所述卡壳的上端与安装槽内顶壁间固定连接有第一弹簧，位于所述安装槽槽口的侧壁上还贯穿设有一块水平设置的配合卡壳使用的限位板，所述卡壳的侧壁上也开设有一个配合限位板使用的定位槽。本实用新型能够降低圆规支点对画图平面的损害，且体积更小，携带也更加方便；笔具固定安装操作简单，使用便捷。

权利要求

1.一种方便安装的便携式圆规，包括支腿(1)，其特征在于，所述支腿(1)侧边开设有收纳槽(2)，所述收纳槽(2)内部转动设有笔套(3)，所述笔套(3)底部开设有一个安装槽(4)，所述安装槽(4)内部滑动连接有卡壳(5)，且卡壳(5)内部安装有卡设机构，所述卡壳(5)的上端与安装槽(4)内顶壁间固定连接有第一弹簧(6)，位于所述安装槽(4)槽口的侧壁上还贯穿设有一块水平设置的配合卡壳(5)使用的限位板(7)，所述卡壳(5)的侧壁上也开设有一个配合限位板(7)使用的定位槽(8)。

2.根据权利要求1所述的一种方便安装的便携式圆规，其特征在于，所述卡设机构包括卡壳(5)底端开设的圆形卡槽(9)，所述圆形卡槽(9)内壁上等距开设有四个凹槽(10)，每个所述凹槽(10)内部均滑动连接有一个抵块(11)，每个所述抵块(11)的一端均位于圆形卡槽(9)内，所述抵块(11)远离圆形卡槽(9)的一端均与凹槽(10)内壁间固定连接有第二弹簧(12)。

3.根据权利要求2所述的一种方便安装的便携式圆规，其特征在于，所述抵块(11)位于圆形卡槽(9)内的一端均采用弧形结构。

4.根据权利要求1所述的一种方便安装的便携式圆规，其特征在于，所述支腿(1)底部固定安装有轴承(13)，所述轴承(13)内转动设有吸盘(14)。

5.根据权利要求1所述的一种方便安装的便携式圆规，其特征在于，所述支腿(1)上端焊接有旋转把手(15)。

6.根据权利要求2所述的一种方便安装的便携式圆规，其特征在于，所述第一弹簧(6)和第二弹簧(12)均采用不锈钢材质的复位弹簧。

说明书

技术领域

本实用新型涉及教具技术领域，尤其涉及一种方便安装的便携式圆规。

背景技术

圆规在数学和制图里，是用来绘制圆或弦的工具，常用于尺规作图。现有的圆规因其支点通常采用倒锥形结构，不仅容易损坏黑板、纸张等画图平面，而且不便收纳，且现有圆规画图时固定笔具较为麻烦，使用不便。

为此，我们提出了一种方便安装的便携式圆规。

实用新型内容

本实用新型的目的是为了解决背景技术中的问题，而提出的一种方便安装的便携式圆规。

为了实现上述目的，本实用新型采用了如下技术方案：一种方便安装的便携式圆规，包括支腿，所述支腿侧边开设有收纳槽，所述收纳槽内部转动设有笔套，所述笔套底部开设有一个安装槽，所述安装槽内部滑动连接有卡壳，且卡壳内部安装有卡设机构，所述卡壳的上端与安装槽内顶壁间固定连接有第一弹簧，位于所述安装槽槽口的侧壁上还贯穿设有一块水平设置的配合卡壳使用的限位板，所述卡壳的侧壁上也开设有一个配合限位板使用的定位槽。

在上述的一种方便安装的便携式圆规中，所述卡设机构包括卡壳底端开设的圆形卡槽，所述圆形卡槽内壁上等距开设有四个凹槽，每个所述凹槽内部均滑动连接有一个抵块，每个所述抵块的一端均位于圆形卡槽内，所述抵块远离圆形卡槽的一端均与凹槽内壁间固定连接有第二弹簧。

在上述的一种方便安装的便携式圆规中，所述抵块位于圆形卡槽内的一端均采用弧形结构。

在上述的一种方便安装的便携式圆规中，所述支腿底部固定安装有轴承，所述轴承内转动设有吸盘。

在上述的一种方便安装的便携式圆规中，所述支腿上端焊接有旋转把手。

在上述的一种方便安装的便携式圆规中，所述第一弹簧和第二弹簧均采用不锈钢材质的复位弹簧。

本实用新型的优点在于：

1、通过设置在支脚侧边的收纳槽对笔套进行收纳，节省空间，且通过利用吸盘来固定圆规能够减少其对画图平面的损害，携带也更加方便；

2、通过设置在笔套底部的卡壳和卡壳内部的卡设机构来对笔具进行固定，安装操作简单，使用便捷。

附图说明

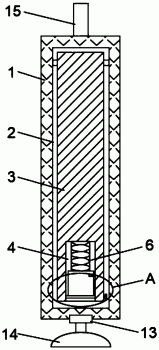

图1为本实用新型提出的一种方便安装的便携式圆规的结构示意图；

图2为图1中A部分的结构放大示意图；

图3为本实用新型提出的一种方便安装的便携式圆规中卡设机构部分的结构示意图。

图中：1支腿、2收纳槽、3笔套、4安装槽、5卡壳、6第一弹簧、7限位板、8定位槽、9圆形卡槽、10凹槽、11抵块、12第二弹簧、13轴承、14吸盘、15旋转把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种方便安装的便携式圆规，包括支腿1，支腿1侧边开设有收纳槽2，收纳槽2内部转动设有笔套3，笔套3底部开设有一个安装槽4，安装槽4内部滑动连接有卡壳5，且卡壳5内部安装有卡设机构，卡壳5的上端与安装槽4内顶壁间固定连接有第一弹簧6，位于安装槽4槽口的侧壁上还贯穿设有一块水平设置的配合卡壳5使用的限位板7，卡壳5的侧壁上也开设有一个配合限位板7使用的定位槽8，支腿1底部固定安装有轴承13，轴承13内转动设有吸盘14，通过吸盘14固定在黑板上减少了圆规对黑板的损害，且吸盘14尖锐度较低，更加便于收纳携带；支腿1上端焊接有旋转把手15，便于旋转进行画图。

卡设机构包括卡壳5底端开设的圆形卡槽9，圆形卡槽9内壁上等距开设有四个凹槽10，每个凹槽10内部均滑动连接有一个抵块11，每个抵块11的一端均位于圆形卡槽9内，每个抵块11位于圆形卡槽9内的一端均采用弧形结构，便于抵设圆柱状的笔具，抵块11远离圆形卡槽9的一端均与凹槽10内壁间固定连接有第二弹簧12，第一弹簧6和第二弹簧12均采用不锈钢材质的复位弹簧，使用寿命更长，抵设效果更加精确稳定。

本实用新型中，常态下卡壳5收纳在笔套3底部的安装槽4内，通过限位板7对卡壳5进行限位防止其伸出安装槽4，此时笔套3的长度恰好可收纳在支腿1侧边的收纳槽2内，便于携带；当需要使用圆规画图时，将笔套3扳出收纳槽2，再将笔套3底部侧壁的限位板7抽出，卡壳5脱离限位后受到第一弹簧6的复位作用即可伸出安装槽4，然后再通过将限位板7插入卡壳5侧壁的定位槽8来对卡壳5的位置进行固定，之后将画图使用的笔具插入卡壳5底部的圆形卡槽9内，卡壳5内部的四个抵块11受到第二弹簧12的作用力即可将笔具抵设住，从而进行画图，画图时笔具安装方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
