专利摘要

本实用新型公开一种采用环形滑道底座的虎钳装置，涉及虎钳的技术领域，其包括底座及钳体，所述底座中心与钳体底部中心均设有圆孔，并通过设置双向轴承连接，底座上设有与双向轴承同心的环状T形滑道，钳体底部设有与底座上环状T形滑道配合的环状T形滑条。本实用新型旋转流畅，定位精准，不易松动。

权利要求

1.一种采用环形滑道底座的虎钳装置，包括底座及钳体，其特征在于，所述底座与钳体底部之间通过双向轴承连接，底座上设有与双向轴承同心的环状滑道，钳体底部设有与底座上环状滑道配合的环状滑条。

2.根据权利要求1所述的一种采用环形滑道底座的虎钳装置，其特征在于，所述底座上的环状滑道为T形滑道，钳体底部的环状滑条为T形滑条。

3.根据权利要求1所述的一种采用环形滑道底座的虎钳装置，其特征在于，所述底座底部设有用于定位底座的条状凹槽。

4.根据权利要求1所述的一种采用环形滑道底座的虎钳装置，其特征在于，所述底座的两侧设压板压紧位。

说明书

技术领域

本实用新型涉及虎钳的技术领域，尤其涉及一种采用环形滑道底座的虎钳装置。

背景技术

传统的虎钳，一般底座与钳体采用轴孔定位连接，使虎钳拥有旋转功能；但是，该定位经过长时间使用以后经常容易出现间隙，在加工过程中使虎钳有窜动现象。

实用新型内容

针对上述技术难点，本实用新型的目的在于，提供一种采用环形滑道底座的虎钳装置，其旋转流畅，定位精准，不易松动。

其技术方案如下：

一种采用环形滑道底座的虎钳装置，包括底座及钳体，所述底座与钳体底部之间通过双向轴承连接，起到旋转流畅效果。

底座上设有与双向轴承同心的环状滑道，钳体底部设有与底座上环状滑道配合的环状滑条，提高虎钳的定位精度，且不易松动。

所述底座上的环状滑道为T形滑道，钳体底部的环状滑条为T形滑条，使钳体与底座配合更紧密。

所述底座底部设有用于定位底座的条状凹槽，方便底座底部定位。

所述底座的两侧设压板压紧位，采用压板压紧固定底座，相比传统的螺钉固定，其压紧效果更好，使虎钳不易受切削力过大而产生的震动影响。

本实用新型不仅旋转流畅，定位精准，不易松动，且方便压板压紧。

附图说明

图1为本实用新型的结构示意图；

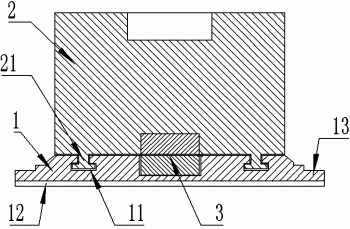

图2为本实用新型中底座的半剖示意图。

具体实施方式

下面结合附图对本实用新型做更进一步说明。

如图1及2所示，一种采用环形滑道底座的虎钳装置，包括底座1及钳体2，所述底座1中心与钳体2底部中心均设有圆孔14，并通过设置双向轴承3连接，底座1上设有与双向轴承3同心的环状T形滑道11，钳体2底部设有与底座1上环状T形滑道11配合的环状T形滑条21。

底座1底部设有用于定位底座1的条状凹槽12。

底座1的两侧设压板压紧位13，方便通过压板压紧，使虎钳定位牢固。

以上所述仅为本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
