专利摘要

分级快速骨髓血过滤装置，包括自上而下依次设置的加样套和若干个过滤筒，加样套为圆柱形，加样套的底部外缘与最上方的过滤筒顶部外缘相卡接，相邻的过滤筒之间相互卡接；本实用新型通过设置多个过滤筒对骨髓血进行分级过滤，不会出现现有技术中“过滤网格太大容易存在杂质，过滤网格太小容易导致过滤速度太慢”的情况，加快过滤速度，并且还设置有摇晃驱动机构，能够带动多组过滤筒晃动，从而进一步加快过滤；本装置通过降温腔的设置，提供了低温过滤的环境，提升细胞的活性，有利于增加移植效果利于患者恢复。

权利要求

1.分级快速骨髓血过滤装置，其特征在于：包括自上而下依次设置的加样套和若干个过滤筒，加样套为圆柱形，加样套的底部外缘与最上方的过滤筒顶部外缘相卡接，相邻的过滤筒之间相互卡接；

加样套内开设有若干个插孔，加样套内、过滤筒的筒壁内均设有降温腔，加样套的顶部外侧固定有循环降温液注入口，加样套的底部外侧、过滤筒的顶部外侧和底部外侧均固定有连接口，最下方的过滤筒底部外侧固定有循环降温液排出口；上下相邻的两个连接口通过连接管连接；

每个过滤筒的顶部固定有过滤网，若干个过滤筒上的过滤网的目数自上而下逐渐减少；

每个过滤筒内固定有位于过滤网下方的导流罩，其中最下方的过滤筒内的导流罩为锥形结构，其余的过滤筒内的导流罩由至少两个锥形结构连接而成，每个锥形结构的下端均开口，最下方的过滤筒筒壁上固定有过滤血出口，过滤血出口通过软管与最下方的过滤筒内的导流罩的下端连接。

2.根据权利要求1所述的分级快速骨髓血过滤装置，其特征在于：还包括摇晃驱动机构，摇晃驱动机构包括底板、摇摆座和电机，摇摆座的底面为球面结构，底板上固定有两个安装座，摇摆座的底部通过销轴铰接在两个安装座上，所述最下方的过滤筒卡接在摇摆座上表面，电机安装在底板上，电机的主轴设置有圆盘，圆盘通过连杆与摇摆座的侧部传动连接，连杆两端分别与圆盘和摇摆座的连接方式均为铰接。

说明书

技术领域

本实用新型属于医疗技术领域，具体涉及一种分级快速骨髓血过滤装置。

背景技术

白血病是造血干细胞恶性克隆性疾病，造血细胞因为增殖失控、分化障碍、凋亡受阻等机制在骨髓和其他造血组织中大量增殖累积，并浸润其他非造血组织和器官，同时抑制正常造血功能。临床可见不同程度的贫血、出血、感染发热以及肝、脾、淋巴结肿大和骨骼疼痛等。据统计，高密市地区常住居民白血病发病率为 3.4／10万，其中城市地区明显高于农村地区，老年人的白血病发病率显著增高，2012年全球患病人数约35.2万。白血病治疗方法包括化学治疗﹑放射治疗﹑靶向治疗、免疫治疗、干细胞移植等

骨髓移植是造血干细胞移植的一种，是通过大剂量放化疗预处理，清除受者体内的肿瘤或异常细胞，再将自体或异体造血干细胞移植给受者，使受者重建正常造血及免疫系统。目前广泛应用于血液系统恶性肿瘤（白血病、淋巴瘤、多发性骨髓瘤、骨髓增生异常综合征等）、非恶性难治性血液病（再生障碍性贫血、范可尼贫血、地中海贫血等）、遗传性疾病（重症联合免疫缺陷症、严重自身免疫性疾病等）和某些实体瘤治疗。

进行骨髓移植时需要对供体进行骨髓血采集和预处理，供体采集骨髓血前12h应禁食、禁水。供者进入手术室，经硬膜外麻醉后采集骨髓血，整个采集骨髓血的过程约需1-2小时。采集点一般为两侧髂后上棘和髂前上棘，采集方法遵循一个部位多方向、多层面的穿刺原则。注射器要预先加入含肝素的RPMI1640细胞培养液，所采集骨髓实际上是血液与骨髓的混合液，又称为“骨髓血”。骨髓血采集量以其含的有核细胞数和患者的体重决定，单独异基因骨髓移植所需要的有核细胞数最好达到3×108/kg以上，所采骨髓血液的总量约0.5-1升。由于采集的骨髓里有一些骨髓小颗粒，需要采取过滤并压碎措施，以防骨髓血输注时发生肺栓塞。常用的过滤方法包括针头过滤和不锈钢网过滤。现有骨髓血过滤装置一般只设置过滤层，过滤过程需要过滤掉骨髓中的小颗粒（如脂肪组织），保留骨髓细胞，所以在进行过滤时如果过滤网格太大容易存在杂质，过滤网格太小容易导致过滤速度太慢，而且杂质容易堵塞网格导致速度更加慢。过滤过程导致细胞在体外的时间增加，并且进而增加了细胞污染的风险，降低了细胞活力，所以如何更加方便、快捷、高效的过滤骨髓血是一个非常重要的问题，严重关系到患者的移植效果和生命安全。

实用新型内容

本实用新型为了解决现有技术中的不足之处，提供一种通过分级过滤避免过滤堵塞以及加快过滤速度的分级快速骨髓血过滤装置。

为解决上述技术问题，本实用新型采用如下技术方案：分级快速骨髓血过滤装置，包括自上而下依次设置的加样套和若干个过滤筒，加样套为圆柱形，加样套的底部外缘与最上方的过滤筒顶部外缘相卡接，相邻的过滤筒之间相互卡接；

加样套内开设有若干个插孔，加样套内、过滤筒的筒壁内均设有降温腔，加样套的顶部外侧固定有循环降温液注入口，加样套的底部外侧、过滤筒的顶部外侧和底部外侧均固定有连接口，最下方的过滤筒底部外侧固定有循环降温液排出口；上下相邻的两个连接口通过连接管连接；

每个过滤筒的顶部固定有过滤网，若干个过滤筒上的过滤网的目数自上而下逐渐减少；

每个过滤筒内固定有位于过滤网下方的导流罩，其中最下方的过滤筒内的导流罩为锥形结构，其余的过滤筒内的导流罩由至少两个锥形结构连接而成，每个锥形结构的下端均开口，最下方的过滤筒筒壁上固定有过滤血出口，过滤血出口通过软管与最下方的过滤筒内的导流罩的下端连接。

更为优选的，分级快速骨髓血过滤装置还包括摇晃驱动机构，摇晃驱动机构包括底板、摇摆座和电机，摇摆座的底面为球面结构，底板上固定有两个安装座，摇摆座的底部通过销轴铰接在两个安装座上，所述最下方的过滤筒卡接在摇摆座上表面，电机安装在底板上，电机的主轴设置有圆盘，圆盘通过连杆与摇摆座的侧部传动连接，连杆两端分别与圆盘和摇摆座的连接方式均为铰接。

采用上述技术方案，本实用新型具有以下有益效果：本实用新型通过设置多个过滤筒对骨髓血进行分级过滤，不会出现现有技术中“过滤网格太大容易存在杂质，过滤网格太小容易导致过滤速度太慢”的情况，加快过滤速度，并且还设置有摇晃驱动机构，能够带动多组过滤筒晃动，从而进一步加快过滤；本装置通过降温腔的设置，提供了低温过滤的环境，提升细胞的活性，有利于增加移植效果利于患者恢复。

附图说明

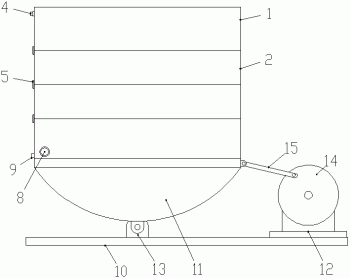

图1是本实用新型的结构示意图；

图2是本实用新型的剖视图。

具体实施方式

如图1和图2所示，本实用新型的分级快速骨髓血过滤装置，包括自上而下依次设置的加样套1、三个过滤筒2以及摇晃驱动机构，加样套1为圆柱形，加样套1的底部外缘与最上方的过滤筒2顶部外缘相卡接，相邻的过滤筒2之间相互卡接；

加样套1内开设有若干个插孔3，加样套1内、过滤筒2的筒壁内均设有降温腔，加样套1的顶部外侧固定有循环降温液注入口4，加样套1的底部外侧、过滤筒2的顶部外侧和底部外侧均固定有连接口，最下方的过滤筒2底部外侧固定有循环降温液排出口9；上下相邻的两个连接口通过连接管5连接；

每个过滤筒2的顶部固定有过滤网6，最上方的过滤网6目数200，中间的过滤网6目数为100-200，最下方的过滤网6目数小于100；

每个过滤筒2内固定有位于过滤网6下方的导流罩7，其中最下方的过滤筒2内的导流罩7为锥形结构，其余的过滤筒2内的导流罩7由至少两个锥形结构连接而成，每个锥形结构的下端均开口，最下方的过滤筒2筒壁上固定有过滤血出口8，过滤血出口8通过软管与最下方的过滤筒2内的导流罩7的下端连接。

摇晃驱动机构包括底板10、摇摆座11和电机12，摇摆座11的底面为球面结构，底板10上固定有两个安装座13，摇摆座11的底部通过销轴铰接在两个安装座13上，所述最下方的过滤筒2卡接在摇摆座11上表面，电机12安装在底板10上，电机12的主轴设置有圆盘14，圆盘14通过连杆15与摇摆座11的侧部传动连接，连杆15两端分别与圆盘14和摇摆座11的连接方式均为铰接。

使用本实用新型进行骨髓血过滤时，先将连接管5连接安装好，并将循环降温液注入口4、循环降温液排出口9分别与降温管道连接，接着即可通过降温管道向循环降温液注入口4内注入降温液（例如水），其中骨髓血过滤的最佳温度为4-10°，所以降温液的温度在4-10°范围内，降温液由循环降温液注入口4进入加样套1的降温腔，又由连接管5进入过滤筒2的降温腔，然后依次流过每个过滤筒2的降温腔，最终由循环降温液排出口9排出，循环流动的降温液对加样套1内部以及过滤筒2内部进行降温，为骨髓血过滤提供低温的环境；

接着将多支注射器的头端插入插孔3内，依次将注射器内的骨髓血注入加样套1的插孔3内，骨髓血经插孔3流在最上方的过滤筒2的过滤网6上，该层过滤网6的目数大于200，可以初步过滤掉骨髓血中颗粒较大的物质，经初步过滤后骨髓血经导流罩7的导流流在中间的过滤网6上，导流罩7设置的目的在于减缓骨髓血从上方的过滤网6流向下方的过滤网6上的速度，避免速度过快损伤细胞，从而一定程度上保护了骨髓血细胞；接着骨髓血流入最下方的过滤网6上，经过滤后由过滤血出口8流出；

另外本实用新型还设置有摇晃驱动机构，摇晃驱动机构能够带动过滤筒2摇摆，加快骨髓血过滤，进一步降低过滤时间。

本实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。
