专利摘要

本发明提供一种预警配电变压器档位过高的方法，包括以下步骤：A、基于用电信息采集系统的配变相关数据获取,所述配变相关数据包括：配变名称、配变地址码、配变三相电压；B、对步骤A获取的配变相关数据进行预处理；C、根据步骤B预处理的配变相关数据计算配变出口电压三相电压差的最大值；D、计算配变出口电压高于253V且配变出口三相电压差最大值小于5V的天数占比Q；E、如Q值超出预设阈值，则进行配变档位长期偏高台区预警。本发明通过该方法可以对配变档位长期偏高的台区进行预警，提醒运维人员及时调整档位。

权利要求

1.一种预警配电变压器档位过高的方法，其特征在于包括以下步骤：

A、基于用电信息采集系统的配变相关数据获取,所述配变相关数据包括：配变名称、配变地址码、配变三相电压；

B、对步骤A获取的配变相关数据进行预处理；

C、根据步骤B预处理的配变相关数据计算配变出口电压三相电压差的最大值；

D、计算配变出口电压高于253V且配变出口三相电压差最大值小于5V的天数占比Q；

E、如Q值超出预设阈值，则进行配变档位长期偏高台区预警。

2.如权利要求1所述的预警配电变压器档位过高的方法，其特征在于：步骤B中所述的配变出口电压数据预处理，具体为：

1)对用电信息采集系统导出的配变相关数据进行自定义排序；

2)删除重复及异常数据；

3)校验配变出口电压相别是否完整，即是否包含A、B、C三相，若配变出口电压相别不完整，则不分析这一天的数据。

3.如权利要求1所述的预警配电变压器档位过高的方法，其特征在于：步骤C中所述的计算配变出口电压三相电压差的最大值的方法为：

1)台区配变出口A、B、C三相电压分别为UA1，UA2……UAN；UB1，UB2……UBN；UC1，UC2……UCN，其中N＝96；台区全天出口电压最大值Umax为

Umax＝max(UA1,UA2...UAN；UB1,UB2...UBN；UC1,UC2...UCN)

2)第P点A、B、C三相电压差值分别为UABP，UACP，UBCP，P为1至N中任一自然数，计算公式如下：

UABP＝|UAP-UBP|

UACP＝|UAP-UCP|

UBCP＝|UBP-UCP|

3)全天A、B、C三相电压差值的最大值UABCmax计算方法如下：

UABCmax＝max(UABmax,UACmax，UBCmax)

其中：UACmax＝max(UAC1,UAC2..UACN)，UBCmax＝max(UBC1,UBC2...UBCN)，UABmax＝max(UAB1,UAB2...UABN)。

4.如权利要求1所述的预警配电变压器档位过高的方法，其特征在于：步骤D所述的计算配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比，具体为：

假设收集了某配变1年的出口电压数据，其中经过预处理后有效数据天数为D1，D1天中UABCmax<5V且Umax>253V的天数为D2，则配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比Q计算公式如下：

5.如权利要求4所述的预警配电变压器档位过高的方法，其特征在于：步骤E中的配变档位长期偏高台区预警，具体为：根据计算出的Q值，当Q值大于80％时，表明台区配变出口电压长期偏高，对其进行预警。

说明书

技术领域

本发明涉及配电变压器运行技术领域，具体是一种预警配电变压器档位过高的方法。

背景技术

配变(即配电变压器)出口电压质量直接影响了用户电压质量，出口电压偏低时，会导致用户低电压投诉；出口电压偏高时，虽然用户不投诉，但是有烧毁家用电器的风险。近年来，对配变出口低电压的治理重视程度加大，运维检修人员为防止配变出口出现低电压，将配变档位调高，导致一些配变出现了过电压超标称电压15％。

配变出口电压既受到上级10kV母线电压的影响，也受到自身档位的影响，还可能受到下级负荷的影响，尤其当配变绕组接线形式为YYN0时，受到三相负荷不平衡的影响，会导致三相电压不平衡，表现为其中一相电压偏高，另一相电压偏低。

对于配变出口过电压超标称电压15％的台区，有必要提出配变档位合理的调整策略，档位的调整要保证出口既不出现过电压超标称电压15％，也不出现低电压(低于标称电压7％)。

公开号为CN105305451A的中国专利(发明名称为：一种实用化配电变压器档位调节方法)中对配变档位进行调整时，采用了简化潮流计算，平均分配用户负荷，与实际的负荷分布不同，该方法有其局限性；而且由于配变涉及三相电压，配变三相负荷不平衡导致配变三相电压存在偏差，严重时三相电压偏差可达60V，如未考虑三相电压的偏差去降低配变档位，可能导致配变出口出现低电压。

发明内容

本发明提供一种预警配电变压器档位过高的方法，通过该方法可以对配变档位长期偏高的台区进行预警，提醒运维人员及时调整档位。

本发明采用的技术方案为：

一种预警配电变压器档位过高的方法，包括以下步骤：

A、基于用电信息采集系统的配变相关数据获取,所述配变相关数据包括：配变名称、配变地址码、配变三相电压；

B、对步骤A获取的配变相关数据进行预处理；

C、根据步骤B预处理的配变相关数据计算配变出口电压三相电压差的最大值；

D、计算配变出口电压高于253V且配变出口三相电压差最大值小于5V的天数占比Q；

E、如Q值超出预设阈值，则进行配变档位长期偏高台区预警。

进一步的，步骤B中所述的配变出口电压数据预处理，具体为：

1)对用电信息采集系统导出的配变相关数据进行自定义排序；

2)删除重复及异常数据；

3)校验配变出口电压相别是否完整，即是否包含A、B、C三相，若配变出口电压相别不完整，则不分析这一天的数据。

进一步的，步骤C中所述的计算配变出口电压三相电压差的最大值的方法为：

1)台区配变出口A、B、C三相电压(96点数据)分别为UA1，UA2……UAN；UB1，UB2……UBN；UC1，UC2……UCN，其中N＝96；台区全天出口电压最大值Umax为

Umax＝max(UA1,UA2...UAN；UB1,UB2...UBN；UC1,UC2...UCN)

2)第P点A、B、C三相电压差值分别为UABP，UACP，UBCP，P为1至N中任一自然数，计算公式如下：

UABP＝|UAP-UBP|

UACP＝|UAP-UCP|

UBCP＝|UBP-UCP|

3)全天A、B、C三相电压差值的最大值UABCmax计算方法如下：

UABCmax＝max(UABmax,UACmax，UBCmax)

其中：UACmax＝max(UAC1,UAC2...UACN)，UBCmax＝max(UBC1,UBC2...UBCN)，

UABmax＝max(UAB1,UAB2...UABN)。

进一步的，步骤D所述的计算配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比，具体为：

假设收集了某配变1年的出口电压数据，其中经过预处理后有效数据天数为D1，D1天中UABCmax<5V且Umax>253V的天数为D2，则配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比Q计算公式如下：

进一步的，步骤E中的配变档位长期偏高台区预警，具体为：根据计算出的Q值，当Q值大于80％时，表明台区配变出口电压长期偏高，对其进行预警。

本发明基于配变出口电压历史运行数据，考虑了三相负荷不平衡对配变出口电压的影响，对配变档位偏高引起的出口电压进行预警，提醒运维人员降低配变档位，通过该方法可以对配变档位长期偏高的台区进行预警，提醒运维人员及时调整档位。

附图说明

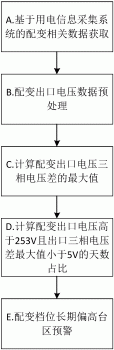

图1是本发明预警配电变压器档位过高的方法的流程示意图。

具体实施方式

下面将结合本发明中的附图，对本发明中的技术方案进行清楚、完整地描述。

图1所示为本发明预警配电变压器档位过高的方法的流程示意图，所述预警配电变压器档位过高的方法包括以下步骤：

A、基于用电信息采集系统的配变相关数据获取,所述配变相关数据包括：配变名称、配变地址码、配变三相电压；

B、对步骤A获取的配变相关数据进行预处理；步骤B具体为：

1)对用电信息采集系统导出的配变相关数据进行自定义排序；

2)删除重复及异常数据；

3)校验配变出口电压相别是否完整，即是否包含A、B、C三相，若配变出口电压相别不完整，则不分析这一天的数据。

C、根据步骤B预处理的配变相关数据计算配变出口电压三相电压差的最大值；步骤C具体为：

1)台区配变出口A、B、C三相电压(96点数据)分别为UA1，UA2……UAN；UB1，UB2……UBN；UC1，UC2……UCN，其中N＝96；台区全天出口电压最大值Umax为

Umax＝max(UA1,UA2…UAN；UB1,UB2…UBN；UC1,UC2…UCN)

2)第P点A、B、C三相电压差值分别为UABP，UACP，UBCP，P为1至N中任一自然数，计算公式如下：

UABP＝|UAP-UBP|

UACP＝|UAP-UCP|

UBCP＝|UBP-UCP|

3)全天A、B、C三相电压差值的最大值UABCmax计算方法如下：

UABCmax＝max(UABmax,UACmax，UBCmax)

其中：UACmax＝max(UAC1,UAC2..UACN)，UBCmax＝max(UBC1,UBC2...UBCN)，

UABmax＝max(UAB1,UAB2...UABN)。

D、计算配变出口电压高于253V且配变出口三相电压差最大值小于5V的天数占比Q；步骤D所述的计算配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比，具体为：

假设收集了某配变1年的出口电压数据，其中经过预处理后有效数据天数为D1，D1天中UABCmax<5V且Umax>253V的天数为D2，则配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比Q计算公式如下：

E、如Q值超出预设阈值，则进行配变档位长期偏高台区预警。

步骤E中的配变档位长期偏高台区预警，具体为：根据计算出的Q值，当Q值大于80％时，表明台区配变出口电压长期偏高，对其进行预警。

下面以一个具体实施例对本发明的技术方案和效果进行详细说明：

步骤A中，基于用电信息采集系统获取一个台区配变出口电压数据，为一天96点的电压数据，即每15分钟记录一次的电压数据。收集了YL台区从2016年1月1日至2017年3月31日，共456天的出口电压数据，其中2016年1月1日YL台区配变出口电压数据如表1所示：

表1 2016年1月1日YL台区配变出口电压值

步骤B中，对配变出口电压数据进行预处理。包括：1)对用电信息采集系统导出的配变相关数据进行自定义排序；2)删除重复及异常数据；3)校验配变出口电压相别是否完整，即是否包含A、B、C三相。

步骤C中，计算配变出口电压三相电压差的最大值。以2016年1月1日为例计算，全天出口电压最大值Umax＝257.9V，UABmax＝1.9V，UACmax＝1.8V，UBCmax＝2.5V，则UABCmax＝2.5V。

步骤D中，计算配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比。收集了456天的电压数据，因此D1＝456；通过计算456天的数据，有401天的出口电压满足Umax>253V且UABCmax<5V，即D2＝401，因此配变出口电压高于253V且出口三相电压差最大值小于5V的天数占比Q＝401/456＝87.9％。

步骤E中，根据步骤D的计算结果，由于占比Q>80％，因此该配变档位长期过高，需要进行预警。

运维人员根据该预警信息，对配变档位调整，降低配变档位。实际运行数据表明2017年6月10日对该配变档位调整后，其出口电压未出现超过253V的情况，说明本发明可达到预警效果。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何属于本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。
