专利摘要

本实用新型公开一种实时标签枪，包括机体、打印组件和马达，所述机体的顶部依次镶嵌有显示屏和矩阵按钮，所述机体内腔的底部通过圆销固定连接有电路板，所述机体的右侧固定连接有充电接口，所述机体内腔的底部固定连接有蓄电池，所述打印组件固定连接于机体内腔的顶部，所述机体内腔的底部通过支架固定连接有标签辊，所述标签辊的表面缠绕有标签纸，所述马达通过机架固定连接于机体内腔的底部。本实用新型通过马达、出纸口和标签辊的配合，方便了便签纸的出纸操作，增加了操作的简便性，通过打印组件、墨盒的导管的配合，方便了标签纸的打印，简便了时间记录的操作，通过充电接口和蓄电池的配合，增加了标签枪的使用时间。

权利要求

1.一种实时标签枪，包括机体(1)、打印组件(7)和马达(8)，其特征在于：所述机体(1)的顶部依次镶嵌有显示屏(2)和矩阵按钮(3)，所述机体(1)内腔的底部通过圆销固定连接有电路板(6)，所述机体(1)的右侧固定连接有充电接口(5)，所述机体(1)内腔的底部固定连接有蓄电池(4)，所述打印组件(7)固定连接于机体(1)内腔的顶部，所述机体(1)内腔的底部通过支架固定连接有标签辊(11)，所述标签辊(11)的表面缠绕有标签纸(12)，所述马达(8)通过机架固定连接于机体(1)内腔的底部，所述马达(8)、显示屏(2)、矩阵按钮(3)、打印组件(7)和充电接口(5)均通过导线与电路板(6)电性连接。

2.根据权利要求1所述的一种实时标签枪，其特征在于：所述机体(1)的左侧开设有出纸口(15)，所述机体(1)内腔的左侧固定连接有切断刀(16)，所述切断刀(16)的一端开设有锯齿，所述切断刀(16)倾斜安装。

3.根据权利要求1所述的一种实时标签枪，其特征在于：所述标签辊(11)的一端固定套设有第一齿轮(9)，所述第一齿轮(9)的表面啮合有第二齿轮(10)，所述第二齿轮(10)固定套设于马达(8)输出轴的表面。

4.根据权利要求1所述的一种实时标签枪，其特征在于：所述机体(1)内腔的后侧固定连接有墨盒(13)，所述墨盒(13)的顶部固定连通有导管(14)，所述导管(14)的两端分别延伸至墨盒(13)和打印组件(7)的内部。

5.根据权利要求1所述的一种实时标签枪，其特征在于：所述机体(1)内腔的前后两侧均活动连接有辅助辊(23)，所述标签纸(12)通过辅助辊(23)延伸至出纸口(15)的内腔，所述标签纸(12)采用可黏贴的纸张。

6.根据权利要求1所述的一种实时标签枪，其特征在于：所述电路板(6)包括单片机(17)、打印驱动模块(18)、电机驱动模块(19)和按键模块(20)，所述单片机(17)的输入端通过导线与按键模块(20)电性连接，所述单片机(17)的输出端通过导线分别与电机驱动模块(19)和打印驱动模块(18)电性连接。

7.根据权利要求6所述的一种实时标签枪，其特征在于：所述单片机(17)包括信息处理模块(22)和时间模块(21)，所述信息处理模块(22)和时间模块(21)均通过导线与单片机(17)电性连接。

8.根据权利要求1所述的一种实时标签枪，其特征在于：所述矩阵按钮(3)包括数字按钮、时间按钮和确认按钮，且数字按钮、时间按钮和确认按钮均通过导线与矩阵按钮(3)电性连接，所述机体(1)的前后两侧均开设有侧。

说明书

技术领域

本实用新型涉及标签技术领域，具体涉及一种实时标签枪。

背景技术

医院所有物品，如活力碘，酒精，棉签等物品都需要写开封时间，合适为：起2019-01-05，8：00+姓名，止2019-01-08，8：00+姓名，护理科室的护士日常的做法是直接用记号笔写在物品上面或者用记号笔写在胶带上面再贴上去，这样做导致每天的标记工作繁忙，工作量大，护士不愿意花时间去做，而且这种操作方法时间不是实时的，与实际时间有差距，甚至会笔误导致相差太多，其次很多人会随意估计一个大概时间，在没有手表或者时钟的情况下随便估计，会导致时间存在较大的误差，并且在上级领导检查时会存在更改时间的现象，导致风气不正，最后每天护士会花很多时间去做这些事情，增加了护士每天不必要的工作量。

实用新型内容

针对现有技术的不足，本实用新型提供一种实时标签枪，具备操作简便、计时准确、工作量小、可更改性小的优点，解决了现有的药品开封标签手写工作量大，操作繁琐，而且存在时间不准确和任务更改的问题。

本实用新型的一种实时标签枪，包括机体、打印组件和马达，所述机体的顶部依次镶嵌有显示屏和矩阵按钮，所述机体内腔的底部通过圆销固定连接有电路板，所述机体的右侧固定连接有充电接口，所述机体内腔的底部固定连接有蓄电池，所述打印组件固定连接于机体内腔的顶部，所述机体内腔的底部通过支架固定连接有标签辊，所述标签辊的表面缠绕有标签纸，所述马达通过机架固定连接于机体内腔的底部，所述马达、显示屏、矩阵按钮、打印组件和充电接口均通过导线与电路板电性连接。

优选的，所述机体的左侧开设有出纸口，所述机体内腔的左侧固定连接有切断刀，所述切断刀的一端开设有锯齿，所述切断刀倾斜安装。

优选的，所述标签辊的一端固定套设有第一齿轮，所述第一齿轮的表面啮合有第二齿轮，所述第二齿轮固定套设于马达输出轴的表面。

优选的，所述机体内腔的后侧固定连接有墨盒，所述墨盒的顶部固定连通有导管，所述导管的两端分别延伸至墨盒和打印组件的内部。

优选的，所述机体内腔的前后两侧均活动连接有辅助辊，所述标签纸通过辅助辊延伸至出纸口的内腔，所述标签纸采用可黏贴的纸张。

优选的，所述电路板包括单片机、打印驱动模块、电机驱动模块和按键模块，所述单片机的输入端通过导线与按键模块电性连接，所述单片机的输出端通过导线分别与电机驱动模块和打印驱动模块电性连接。

优选的，所述单片机包括信息处理模块和时间模块，所述信息处理模块和时间模块均通过导线与单片机电性连接。

优选的，所述矩阵按钮包括数字按钮、时间按钮和确认按钮，且数字按钮、时间按钮和确认按钮均通过导线与矩阵按钮电性连接，所述机体的前后两侧均开设有侧门。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过马达、出纸口和标签辊的配合，方便了便签纸的出纸操作，增加了操作的简便性，通过打印组件、墨盒的导管的配合，方便了标签纸的打印，简便了时间记录的操作，通过充电接口和蓄电池的配合，增加了标签枪的使用时间，通过第一齿轮和第二齿轮的配合，方便了马达带动标签辊转动，增加了操作的简便性，通过定电路板、单片机、打印驱动模块、电机驱动模块、按键模块、时间模块和信息处理模块的配合，实现了标签枪对于实时时间的打印，和对保质时间的判断以及便签人员的确定，增加了标签操作的简便性。

2、本实用新型通过设置弹显示屏，方便了标签打印时护士对于信息的确认，通过设置矩阵按钮，方便了护士通过相应的按钮来确认信息和操作标签枪，通过设置标签辊，方便了标签纸的存储，通过设置出纸口，方便了标签纸运输出机体，通过设置切断刀，方便了标签纸的切断，通过设置导管，方便了墨盒内部的打印墨水运输至打印组件，通过设置辅助辊，方便了标签纸的张紧，增加了标签纸运输的稳定效果。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

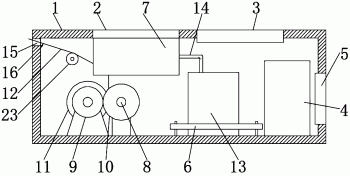

图1为本实用新型的结构示意图；

图2为本实用新型的俯视图；

图3为本实用新型实时时间打印的逻辑框图；

图4为本实用新型有效时间打印和标签纸运输的逻辑框图。

图中：1、机体；2、显示屏；3、矩阵按钮；4、蓄电池；5、充电接口；6、电路板；7、打印组件；8、马达；9、第一齿轮；10、第二齿轮；11、标签辊；12、标签纸；13、墨盒；14、导管；15、出纸口；16、切断刀；17、单片机；18、打印驱动模块；19、电机驱动模块；20、按键模块；21、时间模块；22、信息处理模块；23、辅助辊。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

请参阅图1和图2所示，一种实时标签枪，包括机体1、打印组件7和马达8，机体1的顶部依次镶嵌有显示屏2和矩阵按钮3，通过设置弹显示屏2，方便了标签打印时护士对于信息的确认，通过设置矩阵按钮3，方便了护士通过相应的按钮来确认信息和操作标签枪，机体1内腔的底部通过圆销固定连接有电路板6，机体1的右侧固定连接有充电接口5，机体1内腔的底部固定连接有蓄电池4，打印组件7固定连接于机体1内腔的顶部，机体1内腔的底部通过支架固定连接有标签辊11，通过设置标签辊11，方便了标签纸12的存储，标签辊11的表面缠绕有标签纸12，马达8通过机架固定连接于机体1内腔的底部，马达8、显示屏2、矩阵按钮3、打印组件7和充电接口5均通过导线与电路板6电性连接；

请参阅图1、图3和图4所示，机体1的左侧开设有出纸口15，通过设置出纸口15，方便了标签纸12运输出机体1，机体1内腔的左侧固定连接有切断刀16，通过设置切断刀16，方便了标签纸12的切断，切断刀16的一端开设有锯齿，切断刀16倾斜安装，标签辊11的一端固定套设有第一齿轮9，第一齿轮9的表面啮合有第二齿轮10，第二齿轮10固定套设于马达8输出轴的表面，机体1内腔的后侧固定连接有墨盒13，墨盒13的顶部固定连通有导管14，通过设置导管14，方便了墨盒13内部的打印墨水运输至打印组件7，导管14的两端分别延伸至墨盒13和打印组件7的内部，机体1内腔的前后两侧均活动连接有辅助辊23，通过设置辅助辊23，方便了标签纸12的张紧，增加了标签纸12运输的稳定效果，标签纸12通过辅助辊23延伸至出纸口15的内腔，电路板6包括单片机17、打印驱动模块18、电机驱动模块19和按键模块20，单片机17的输入端通过导线与按键模块20电性连接，单片机17的输出端通过导线分别于电机驱动模块19和打印驱动模块18电性连接，单片机17包括信息处理模块22和时间模块21，信息处理模块22和时间模块21均通过导线与单片机17电性连接；

请参阅图1和图4所示，矩阵按钮3包括数字按钮、时间按钮和确认按钮，且数字按钮、时间按钮和确认按钮均通过导线于矩阵按钮3电性连接，通过马达8、出纸口15和标签辊11的配合，方便了便签纸的出纸操作，增加了操作的简便性，通过打印组件7、墨盒13的导管14的配合，方便了标签纸12的打印，简便了时间记录的操作，通过充电接口5和蓄电池4的配合，增加了标签枪的使用时间，通过第一齿轮9和第二齿轮10的配合，方便了马达8带动标签辊11转动，增加了操作的简便性，通过定电路板6、单片机17、打印驱动模块18、电机驱动模块19、按键模块20、时间模块21和信息处理模块22的配合，实现了标签枪对于实时时间的打印，和对保质时间的判断以及便签人员的确定，增加了标签操作的简便性。

在使用本实用新型时，首先通过矩阵按钮3的确认按钮将标签枪唤醒，随后按键模块20将唤醒信息输入单片机17，单片机17通过时间模块21读取实时时间，随后单片机17通过电机驱动模块19和打印驱动模块18驱动马达8和打印组件7，随后打印组件7将实时时间打印在标签纸12的表面，并且马达8通过第一齿轮9和第二齿轮10带动标签辊11运动，将标签纸12向前运输一段，随后护士通过矩阵按钮3上的数字按钮和时间按钮来选择需要的保质时间和天数，并且数据会通过显示屏2显示呈现，护士通过矩阵按钮3进行数据选取后，按键模块20将信息传输至单片机17，单片机17通过时间模块21计算出终止日期，然后单片机17再通过电机驱动模块19和打印驱动模块18驱动马达8和打印组件7，随后打印组件7将终止间打印在标签纸12的表面，并且马达8通过第一齿轮9和第二齿轮10带动标签辊11运动，将标签纸12向前运输一段，然后单片机17会通过信息处理模块22在显示屏2上显示科室内护士的姓名，然后护士通过矩阵按钮3上的确认按钮确认自己的姓名，接着按键模块20将信息传输至单片机17，单片机17再通过电机驱动模块19和打印驱动模块18驱动马达8和打印组件7，随后打印组件7将护士姓名印在标签纸12的表面，最后马达8将完整信息的标签纸12通过辅助辊23和出纸口15运输出机体1，护士利用切断刀16撕下标签纸12，在将标签纸12张贴于药品的表面。

以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
