专利摘要

本实用新型公开了一种等离子体测试参数显示装置，通过设置一号杆和二号杆，并使转轴连接一号杆和二号杆，使得显示器可以转动，进而使得显示器能够被调节到适合的位置，进而使得该显示器方便被人使用；然后再设置传送机构，在传送机构内设置链板，再在二号杆的底端设置连接块，能够通过螺栓将连接块固定在链板上，能够通过传送机构将显示器移动，使得显示器方便被调节到适合的位置，方便人们使用；通过设置可移动输入器，使得工作人员在进行等离子体测试时，能够将可移动输入器随时携带，将参数实时输入到可移动输入器上，进而显示在显示器上。

权利要求

1.一种等离子体测试参数显示装置，包括显示器(1)、底座(2)和设置在底座(2)内部的传送机构，其特征在于：所述显示器(1)的背面固定有固定块(12)，所述固定块(12)通过转轴(5)连接一号杆(3)的顶端，所述一号杆(3)的底端通过转轴(5)连接二号杆(4)的顶端，所述二号杆(4)的底端通过连接块(9)固定在传送机构上；所述显示器(1)的背面还固定有放置框(11)，所述放置框(11)内放置有可移动输入器(10)，所述可移动输入器(10)通过数据导线电连接显示器(1)。

2.根据权利要求1所述的一种等离子体测试参数显示装置，其特征在于：该传送机构包括两个一号齿轮(6)和两个二号齿轮(7)，两个一号齿轮(6)和两个二号齿轮(7)均通过连接杆(15)相连接，同一侧的一号齿轮(6)和二号齿轮(7)均通过链条(8)相连接，且两个链条(8)的上方固定有链板(14)。

3.根据权利要求1所述的一种等离子体测试参数显示装置，其特征在于：两个连接杆(15)的两端分别贯穿一号齿轮(6)和二号齿轮(7)，且一个连接杆(15)的一端通过联轴器连接正反电机(13)的输出轴，两个连接杆(15)的剩余的端头均通过轴承安装在底座(2)的内壁上。

4.根据权利要求1所述的一种等离子体测试参数显示装置，其特征在于：所述可移动输入器(10)上设置有显示屏和输入按键。

5.根据权利要求2所述的一种等离子体测试参数显示装置，其特征在于：所述连接块(9)固定在二号杆(4)的底端，所述连接块(9)通过螺栓安装在链板(14)上。

6.根据权利要求1所述的一种等离子体测试参数显示装置，其特征在于：所述底座(2)的顶端开始有开口槽，所述二号杆(4)穿过该开口槽设置。

说明书

技术领域

本实用新型涉及一种显示装置，具体是一种等离子体测试参数显示装置。

背景技术

等离子体又叫做电浆，是由部分电子被剥夺后的原子及原子团被电离后产生的正负离子组成的离子化气体状物质，尺度大于德拜长度的宏观电中性电离气体，其运动主要受电磁力支配，并表现出显著的集体行为。它广泛存在于宇宙中，常被视为是除去固、液、气外，物质存在的第四态。等离子体是一种很好的导电体，利用经过巧妙设计的磁场可以捕捉、移动和加速等离子体。等离子体物理的发展为材料、能源、信息、环境空间、空间物理、地球物理等科学的进一步发展提供了新的技术和工艺。

等离子体是不同于固体、液体和气体的物质第四态。物质由分子构成，分子由原子构成，原子由带正电的原子核和围绕它的、带负电的电子构成。当被加热到足够高的温度或其他原因，外层电子摆脱原子核的束缚成为自由电子，就像下课后的学生跑到操场上随意玩耍一样。电子离开原子核，这个过程就叫做“电离”。这时，物质就变成了由带正电的原子核和带负电的电子组成的、一团均匀的“浆糊”，因此人们戏称它为离子浆，这些离子浆中正负电荷总量相等，因此它是近似电中性的，所以就叫等离子体。

等离子体测试的参数需要通过显示装置显示出来，目前的显示装置都是简单的显示器，该种显示器都是固定的，测试人员在进行测试工作时，显示器无法调节，使得测试人员需要根据显示器的位置来回走动，导致不够方便。

实用新型内容

本实用新型的目的在于提供一种等离子体测试参数显示装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种等离子体测试参数显示装置，包括显示器、底座和设置在底座内部的传送机构，所述显示器的背面固定有固定块，所述固定块通过转轴连接一号杆的顶端，所述一号杆的底端通过转轴连接二号杆的顶端，所述二号杆的底端通过连接块固定在传送机构上；所述显示器的背面还固定有放置框，所述放置框内放置有可移动输入器，所述可移动输入器通过数据导线电连接显示器。

作为本实用新型进一步的方案：该传送机构包括两个一号齿轮和两个二号齿轮，两个一号齿轮和两个二号齿轮均通过连接杆相连接，同一侧的一号齿轮和二号齿轮均通过链条相连接，且两个链条的上方固定有链板。

作为本实用新型进一步的方案：两个连接杆的两端分别贯穿一号齿轮和二号齿轮，且一个连接杆的一端通过联轴器连接正反电机的输出轴，两个连接杆的剩余的端头均通过轴承安装在底座的内壁上。

作为本实用新型进一步的方案：所述可移动输入器上设置有显示屏和输入按键。

作为本实用新型进一步的方案：所述连接块固定在二号杆的底端，所述连接块通过螺栓安装在链板上。

作为本实用新型进一步的方案：所述底座的顶端开始有开口槽，所述二号杆穿过该开口槽设置。

与现有技术相比，本实用新型的有益效果是：

1、通过设置一号杆和二号杆，并使转轴连接一号杆和二号杆，使得显示器可以转动，进而使得显示器能够被调节到适合的位置，进而使得该显示器方便被人使用；然后再设置传送机构，在传送机构内设置链板，再在二号杆的底端设置连接块，能够通过螺栓将连接块固定在链板上，能够通过传送机构将显示器移动，使得显示器方便被调节到适合的位置，方便人们使用；

2、通过设置可移动输入器，使得工作人员在进行等离子体测试时，能够将可移动输入器随时携带，将参数实时输入到可移动输入器上，进而显示在显示器上。

附图说明

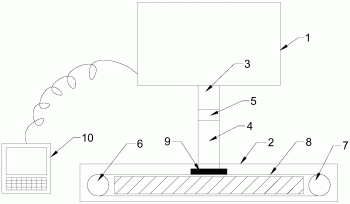

图1为本实用新型一种等离子体测试参数显示装置的结构示意图。

图2为本实用新型一种等离子体测试参数显示装置的侧视图。

图3为本实用新型一种等离子体测试参数显示装置的传送机构的结构图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种等离子体测试参数显示装置，包括显示器1、底座2和设置在底座2内部的传送机构，显示器1的背面固定有固定块12，固定块12通过转轴5连接一号杆3的顶端，一号杆3的底端通过转轴5连接二号杆4的顶端，二号杆4的底端通过连接块9固定在传送机构上；显示器1的背面还固定有放置框11，放置框11内放置有可移动输入器10，可移动输入器10通过数据导线电连接显示器1。

该传送机构包括两个一号齿轮6和两个二号齿轮7，两个一号齿轮6和两个二号齿轮7均通过连接杆15相连接，同一侧的一号齿轮6和二号齿轮7均通过链条8相连接，且两个链条8的上方固定有链板14；两组一号齿轮6和二号齿轮7转动时，带动与之相连接的链条8转动，使得两个链条8上方的链板14也随之移动，进而能够带动链板14上方的显示器1随之移动。

两个连接杆15的两端分别贯穿一号齿轮6和二号齿轮7，且一个连接杆15的一端通过联轴器连接正反电机13的输出轴，两个连接杆15的剩余的端头均通过轴承安装在底座2的内壁上；正反电机13工作，带动与之相连接的连接杆15转动，进而使得该连接杆15转动带动其上方的齿轮转动，然后通过该齿轮转动带动链条8移动，进而使得链条8移动带动链板14移动。

可移动输入器10上设置有显示屏和输入按键；便于工作人员通过输入按键输入参数，同时，显示屏能够方便工作人员查看输入的数据是否出现错误，当出现错误时，能够及时更改。

连接块9固定在二号杆4的底端，连接块9通过螺栓安装在链板14上，方便显示器1通过连接块9安装在链板14上，进而能够稳定显示器1的稳定性。

底座2的顶端开始有开口槽，二号杆4穿过该开口槽设置；便于显示器1移动。

工作原理：工作人员在使用该显示装置时，先将正反电机13开启，使得正反电机13工作带动与之相连接的连接杆15，该连接杆15转动带动其上方的齿轮转动，以一号齿轮6为例，一号齿轮6转动带动其外侧的链条8移动，进而使得链条8移动带动二号齿轮7转动，同时，链条8还带动其上方的链板14移动，使得链板14带动其上方的显示器1移动，直至显示器1被移动到合适的位置，然后停止正反电机13工作；工作人员再转动一号杆3和显示器1，能够通过转轴5调节显示器1至合适的位置，方便工作人员使用显示器1；再将显示器1背面的可移动输入器10取下，并将可移动输入器10通过数据导线连接显示器1上的USB连接孔，从而使得工作人员可以随身携带可移动输入器10，并能够通过可移动输入器10上的输入按键输入参数，进而使得可移动输入器10将参数输送到显示器1上。
