专利摘要

本实用新型公开一种烟气防腐蚀及结焦风装置，包括侧墙水冷壁、烟气总管、烟气分管和喷嘴；烟气总管的一端与省煤器出口烟道连通，且在烟气总管上安装有除尘设备、循环风机、总管关断门、总管调节门、总管烟气压力测量装置、总管烟气量测量装置和放灰装置，烟气总管的另一端分别与多根烟气分管连接，且在烟气分管上安装有分管关断门、分管调节门、分管烟气压力测量装置和分管烟气流量测量装置，喷嘴通过金属软管与烟气分管连接，喷嘴与侧墙水冷壁相向布置。本装置将高温烟气通过烟气风机、除尘设备、烟气母管、烟气支管、金属软管、喷嘴送入水冷壁高温腐蚀区域，在水冷壁上形成一种贴壁风幕，将高温烟气及颗粒与水冷壁隔离开，缓解高温腐蚀及结焦。

权利要求

1.一种烟气防腐蚀及结焦风装置，包括侧墙水冷壁（16），其特征是，还包括烟气总管（1）、烟气分管（8）和喷嘴（12）；所述烟气总管（1）的一端与省煤器出口烟道连通，在烟气总管（1）上安装有除尘设备（2）、循环风机（3）、总管关断门（4）、总管调节门（5）、总管烟气压力测量装置（6）和总管烟气量测量装置（7），所述烟气总管（1）的另一端分别与多根烟气分管（8）连接，在烟气总管（1）另一端的底部安装有放灰装置（15），在烟气分管（8）上安装有分管关断门（9）、分管调节门（10）、分管烟气压力测量装置（13）和分管烟气流量测量装置（14），所述喷嘴（12）通过金属软管（11）与烟气分管（8）连接，所述喷嘴（12）与侧墙水冷壁（16）相向布置。

2.根据权利要求1所述的烟气防腐蚀及结焦风装置，其特征是，所述烟气分管（8）与烟气总管（1）通过三通或弯头连接。

3.根据权利要求1所述的烟气防腐蚀及结焦风装置，其特征是，所述喷嘴（12）的分布间距为150-3000mm。

说明书

技术领域

本实用新型涉及锅炉燃烧防高温腐蚀和结焦的装置，尤其是涉及水冷壁的防高温腐蚀和结焦的装置。

背景技术

近年来锅炉向大容量高参数发展，从600MW亚临界机组到600MW超临界、超超临界，到1000MW超超临界，锅炉水冷壁温度相应升高，水冷壁高温腐蚀问题愈发严重。

煤粉锅炉水冷壁高温腐蚀一般有以下几种形式：硫酸盐型高温腐蚀、硫化物型高温腐蚀、氯化物型高温腐蚀以及由还原性气体引起的高温腐蚀。现有的高温腐蚀措施大多都是针对还原性气体引起的高温腐蚀，事实上炉内燃烧状况复杂，多种腐蚀因素同时存在，通过降低还原性气氛的措施过于单一，难以达到预期效果。

实用新型内容

本实用新型的目的在于针对水冷壁高温腐蚀和结焦现象，而提供一种烟气防腐蚀及结焦风装置，来减缓水冷壁还原性气体引起的高温腐蚀。

本实用新型解决上述问题所采用的技术方案是：一种烟气防腐蚀及结焦风装置，包括侧墙水冷壁，其特征是，还包括烟气总管、烟气分管和喷嘴；所述烟气总管的一端与省煤器出口烟道连通，在烟气总管上安装有除尘设备、循环风机、总管关断门、总管调节门、总管烟气压力测量装置和总管烟气量测量装置，所述烟气总管的另一端分别与多根烟气分管连接，在烟气总管另一端的底部安装有放灰装置，在烟气分管上安装有分管关断门、分管调节门、分管烟气压力测量装置和分管烟气流量测量装置，所述喷嘴通过金属软管与烟气分管连接，所述喷嘴与侧墙水冷壁相向布置。

烟气总管从省煤器出口到空预器入口之间烟气管道选取合适的位置，引出一定量的高温烟气，经过除尘和风机加压，给系统提供合乎要求的高温烟气，其总量控制方式可以采用调节门或变频风机。风机采用工频或变频方式，变频可以采用变频器或调速设备。若采用变频风机，总管调节门可以取消。调节门和关断门采用电动或气动执行机构，调节门根据压力、流量、烟气等进行调节。喷嘴配置快速接口，通过金属软管将烟气分管与喷嘴之间的锅炉膨胀消除。快速接口，与金属软管对接头配套，两者之间可以通过螺纹活连接，也可以通过按压式的连接方式，可以根据需求断开与连接。

进一步的，所述烟气分管与烟气总管通过三通或弯头连接。

进一步的，所述喷嘴的分布间距为150-3000mm，分布间距根据实际锅炉内流场和喷口形式确定。

本实用新型与现有技术相比，具有以下优点和效果：本实用新型降低了侧墙水冷壁区域高温烟气中腐蚀气体的含量，同时也将水冷壁与高温烟气隔离，减少腐蚀气体与水冷壁接触，减少高温腐蚀反应的发生，由于同时降低了高温烟气的温度，从而减缓了结焦现象。

附图说明

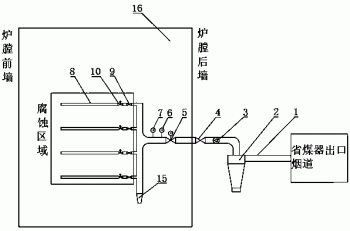

图1是本实用新型实施例的整体结构示意图。

图2是本实用新型实施例中烟气分管布置示意图。

图中：烟气总管1、除尘设备2、循环风机3、总管关断门4、总管调节门5、总管烟气压力测量装置6、总管烟气量测量装置7、烟气分管8、分管关断门9、分管调节门10、金属软管11、喷嘴12、分管烟气压力测量装置13、分管烟气流量测量装置14、放灰装置15、侧墙水冷壁16。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

参见图1至图2，本实施例中的烟气防腐蚀及结焦风装置，包括侧墙水冷壁16，其特征是，还包括烟气总管1、烟气分管8和喷嘴12；烟气总管1的一端与省煤器出口烟道连通，在烟气总管1上安装有除尘设备2、循环风机3、总管关断门4、总管调节门5、总管烟气压力测量装置6和总管烟气量测量装置7，烟气总管1的另一端分别与多根烟气分管8通过三通或弯头连接，在烟气总管1另一端的底部安装有放灰装置15，在烟气分管8上安装有分管关断门9、分管调节门10、分管烟气压力测量装置13和分管烟气流量测量装置14，喷嘴12通过金属软管11与烟气分管8连接，喷嘴12与侧墙水冷壁16相向布置，喷嘴12的分布间距为150-3000mm。

工作时，将烟气从省煤器出口烟道引出，通过除尘设备2除尘形成去尘烟气，去尘烟气通过循环风机3增压后通过烟气分管8、金属软管11及喷嘴12进入侧墙水冷壁16形成烟气层，隔离高温烟气与侧墙水冷壁16，同时降低高温烟气温度，避免高温烟气与侧墙水冷壁16接触时产生结焦。

总管调节门5根据总管烟气压力测量装置6和总管烟气量测量装置7进行调节。

分管调节门10根据分管烟气压力测量装置13和分管烟气流量测量装置14进行调节。

虽然本实用新型以实施例公开如上，但其并非用以限定本实用新型的保护范围，任何熟悉该项技术的技术人员，在不脱离本实用新型的构思和范围内所作的更改，均应属于本实用新型的保护范围。
