专利摘要

本发明公开了一种搭扣，包括导向块、把手、转轴、锁紧螺栓、弹簧一、锁紧螺母和杆件，所述杆件由折弯杆件和设置在该折弯杆件端部上的钩状结构组成，所述钩状结构可与外界连接部件上开设的孔干涉，从而实现所述钩状结构与该孔可拆卸式的固连，所述折弯杆件包括位于另一个端部上的螺纹段和光杆，所述光杆折弯，并且两端分别与所述螺纹段和所述钩状结构固连，所述导向块上开设有导向槽孔，本发明，操作简单，更加适合于现在市场需求。

权利要求

1.一种搭扣，其特征在于：包括导向块、把手、转轴、锁紧螺栓、弹簧一、锁紧螺母和杆件，所述杆件由折弯杆件和设置在该折弯杆件端部上的钩状结构组成，所述钩状结构可与外界连接部件上开设的孔干涉，从而实现所述钩状结构与该孔可拆卸式的固连，所述折弯杆件包括位于另一个端部上的螺纹段和光杆，所述光杆折弯，并且两端分别与所述螺纹段和所述钩状结构固连，所述导向块上开设有导向槽孔，所述把手上开设有可容纳所述导向块、所述杆件和所述转轴的腔体，所述锁紧螺栓穿过所述腔体的端部，并可滑动的设置在所述导向槽孔内，增加所述锁紧螺栓上的螺母对所述把手的面的正压力，从而限制所述把手转动及沿所述导向槽孔滑动，所述转轴转动安装在腔体内，转轴中部开设有通孔，所述光杆可滑动的安装在所述通孔内，所述弹簧一套装在所述螺纹段上，弹簧一的一端部与所述转轴抵靠，另一端部与螺接在所述螺纹段上的锁紧螺母上抵靠。

2.根据权利要求1所述的一种搭扣，其特征在于：所述锁紧螺栓上还设置有锁死结构，所述锁死结构包括管套、锁死螺钉、弹簧二、弹簧三、传递杆件和干涉杆件，所述管套套装在所述锁紧螺栓的侧面开设的安装槽内，所述管套的内孔与所述安装槽底部滑动配合，外侧面突出于所述锁紧螺栓的侧面并与所述导向槽孔干涉，所述锁紧螺栓沿所述导向槽孔移动时，所述管套转动，所述锁紧螺栓端面和侧面开设有安装孔一和安装孔二，所述安装孔一包括螺孔和连通在该螺孔底部的安装腔，所述传递杆件包括主杆体及突出于主杆体侧面的多个干涉块，所述安装腔与所述安装孔二接通，所述弹簧二设置在所述安装腔底部，用以抬起所述传递杆件，在所述传递杆件自重的情况下，所述干涉块位于所述安装腔与所述安装孔二接通处的上方，所述锁螺钉螺接在所述螺孔内，并且端部与所述传递杆件端部抵靠，从而推动传递杆件下降，直至所述干涉块正对于所述安装孔二，所述干涉杆件包括干涉端、直杆和限位块，所述干涉端位于所述直杆端部，并且位于所述安装孔二外侧，所述限位块位于所述直杆上，可与所述安装孔二的外侧口干涉，所述弹簧三套装在所述限位块与所述安装孔二的外侧口之间，所述干涉杆件的另一端部设置有弧形接触头部，并且该弧形接触头部的部分位于所述安装腔内，所述弧形接触头部在所述传递杆件下降时，与所述干涉块干涉，从而所述干涉杆件向所述安装孔二外侧滑动，所述管套的内孔开设有环形槽，所述干涉端正对于环形槽设置，并且可与环形槽底部干涉，从而限制所述管套转动。

3.根据权利要求1所述的一种搭扣，其特征在于：所述转轴内还设置有限制结构，所述光杆前后端开设有限制环形槽，所述通孔侧面开设有安装孔三，所述限制结构包括滑块和弹簧四，所述滑块可滑动的安装在所述安装孔三内，所述弹簧四设置在所述安装孔三底部，并推动所述滑块向安装孔三外侧滑动，所述滑块的底部设置有齿，并且在所述光杆上设置与该齿配合的齿条。

说明书

技术领域

本发明涉及连接件的技术领域，具体为一种搭扣。

背景技术

传统的搭扣一般由两个部分组成，一部分安装在固定体上，另一部分安装在活动体上，工作时将固定体上搭扣的钩子或环套在活动体搭扣的钩子上。存在的问题：1、有两个部件，需安装在不同的物体上；2、两个部件只能安装于固定体和活动体的侧面，不能再中间安装；3、拉紧的程度通过调节固定体上搭扣的钩子或环套的长度，不易控制，经常出现过紧或过松的现象；4、两个部件的相对位置要求较高，误差不能太大。

在现有的结构中，有些情况下，组成搭扣的两个部件之间可以位移的同时，还需要在必要时候能够控制这种位移，使组成搭扣的两个部件固连成一个整体，比如，有些挂灯为了提供装饰效果，灯的主体利用搭扣安装在安装座上，在自然风的情况存在摇曳的状态，增加装饰效果，但是在地震等恶劣条件下，灯主体摇曳的状态便就潜藏了大量风险，针对这种情况，往往会希望灯的主体能够固定安装在安装座上，此时人工调整，时间不足难度大。再比如，振动筛，内部筛体需要在外部安装座上产生位移的同时，安装座的动力可以传递给内部筛体。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种搭扣，对以往搭扣的结构进行改造，解决了上述问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种搭扣，包括导向块、把手、转轴、锁紧螺栓、弹簧一、锁紧螺母和杆件，所述杆件由折弯杆件和设置在该折弯杆件端部上的钩状结构组成，所述钩状结构可与外界连接部件上开设的孔干涉，从而实现所述钩状结构与该孔可拆卸式的固连，所述折弯杆件包括位于另一个端部上的螺纹段和光杆，所述光杆折弯，并且两端分别与所述螺纹段和所述钩状结构固连，所述导向块上开设有导向槽孔，所述把手面向外界被连接部件的端面上开设有可容纳所述导向块、所述杆件和所述转轴的腔体，所述锁紧螺栓穿过所述腔体的端部，并可滑动的设置在所述导向槽孔内，增加所述锁紧螺栓上的螺母对所述把手的面的压力，从而限制所述把手转动及沿所述导向槽孔滑动的动作，所述转轴转动安装在腔体内，转轴中部开设有通孔，所述光杆可滑动的安装在所述通孔内，所述弹簧一套装在所述螺纹段上，弹簧一的一端部与所述转轴抵靠，另一端部与螺接在所述螺纹段上的锁紧螺母上抵靠。

进一步的，所述锁紧螺栓上还设置有锁死结构，所述锁死结构包括管套、锁死螺钉、弹簧二、弹簧三、传递杆件和干涉杆件，所述管套套装在所述锁紧螺栓的侧面开设的安装槽内，所述管套的内孔与所述安装槽底部滑动配合，外侧面突出于所述锁紧螺栓的侧面并与所述导向槽孔干涉，所述锁紧螺栓沿所述导向槽孔移动时，所述管套转动，所述锁紧螺栓端面和侧面开设有安装孔一和安装孔二，所述安装孔一包括螺孔和连通在该螺孔底部的安装腔，所述传递杆件包括主杆体及突出于主杆体侧面的多个干涉块，所述安装腔与所述安装孔二接通，所述弹簧二设置在所述安装腔底部，用以抬起所述传递杆件，在所述传递杆件自重的情况下，所述干涉块位于所述安装腔与所述安装孔二接通处的上方，所述锁螺钉螺接在所述螺孔内，并且端部与所述传递杆件端部抵靠，从而推动传递杆件下降，直至所述干涉块正对于所述安装孔二，所述干涉杆件包括干涉端、直杆和限位块，所述干涉端位于所述直杆端部，并且位于所述安装孔二外侧，所述限位块位于所述直杆上，可与所述安装孔二的外侧口干涉，所述弹簧三套装在所述限位块与所述安装孔二的外侧口之间，所述干涉杆件的另一端部设置有弧形接触头部，并且该弧形接触头部的部分位于所述安装腔内，所述弧形接触头部在所述传递杆件下降时，与所述干涉块干涉，从而所述干涉杆件向所述安装孔二外侧滑动，所述管套的内孔开设有环形槽，所述干涉端正对于环形槽设置，并且可与环形槽底部干涉，从而限制所述管套转动。

进一步的，所述转轴内还设置有限制结构，所述光杆前后端开设有限制环形槽，所述通孔侧面开设有安装孔三，所述限制结构包括滑块和弹簧四，所述滑块可滑动的安装在所述安装孔三内，所述弹簧四设置在所述安装孔三底部，并推动所述滑块向安装孔三外侧滑动，所述滑块的底部设置有齿，并且在所述光杆上设置与该齿配合的齿条。

(三)有益效果

本发明具备以下有益效果：

1、安装位置更加灵活，减少了调整时间，避免了因为安装误差可制造误差造成的连接不稳定的可能，在将导向块安装在外界被连接件上后，设置在外界连接件上的孔根据实际使用情况及杆件的行程设定，杆件上的钩状结构卡接在孔内，并且固连，调整锁紧螺栓在在滑动槽孔的位置，并转动把手，使杆件拉紧，弹簧一被压缩，在锁紧螺栓扭紧及安装好锁死螺钉的情况下，把手不易转动，此时杆件与外界连接部件实现固连的同时，杆件还可以克服弹簧一发生滑动，能够满足连接震动筛等结构的需求。

2、旋转锁紧螺母的位置，控制了杆件行程，改变了弹簧一的压缩量，根据孔的位置及连接的紧密程度，旋转锁紧螺母操作快，定位准确，设计的

附图说明

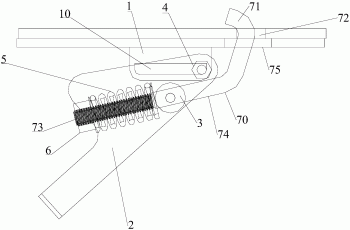

图1为本发明的搭扣脱开状态的俯视图；

图2为本发明的搭扣的固定状态的俯视图；

图3为本发明正视图；

图4为本发明安装在振动筛上的示意图；

图5为本发明锁死结构的示意图；

图6为本发明限制结构的示意图；

图7为本发明光杆在转轴内滑动的示意图；

图8为本发明光杆滑动的阀值的示意图；

图9为本发明的杆件示意图；

图10为本发明的导向块示意图；

图11为本发明的转轴示意图；

图12为本发明的把手示意图。

图中：导向块-1、把手-2、转轴-3、锁紧螺栓-4、弹簧一-5、锁紧螺母-6、杆件-7、锁死结构-8、导向槽孔-10、腔体-20、通孔-30、安装槽-40、折弯杆件-70、钩状结构-71、孔-72、螺纹段-73、光杆-74、槽-75、管套-80、弹簧二-81、弹簧三-82、传递杆件-83、干涉杆件-84、安装孔一-85、安装孔二-86、螺孔-850、安装腔-851、环形槽-800、主杆体-830、干涉块-831、干涉端-840、直杆-841、限位块-842、弧形接触头部-843、限制环形槽-740、安装孔三-300、滑块-90、弹簧四-91、齿-900、齿条-941。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3和9-12，本发明提供一种技术方案：一种搭扣，包括导向块1、把手2、转轴3、锁紧螺栓4、弹簧一5、锁紧螺母6和杆件7，杆件7由折弯杆件70和设置在该折弯杆件70端部上的钩状结构71组成，钩状结构71可与外界连接部件上开设的孔72干涉，从而实现钩状结构71与该孔72可拆卸式的固连，在此指出，钩状结构71可以在任意角度插入孔72内，操作空间更大，而且在有横向拉力存在时候，可以保证钩状结构71与孔72是固连状态的，折弯杆件70包括位于另一个端部上的螺纹段73和光杆74，光杆74折弯，并且两端分别与螺纹段73和钩状结构71固连，导向块1上开设有导向槽孔10，把手2上开设有可容纳导向块1、杆件7和转轴3的腔体20，可见，该腔体20的宽度应至少大于杆件7的直径或者导向块1的厚度，由此可以满足杆件7在行程上可以自由滑动，并能够容纳导向块1，锁紧螺栓4穿过腔体20的端部，并可滑动的设置在导向槽孔10内。在使用时，增加锁紧螺栓4上的螺母对把手2的面的正压力，能够限制把手2转动及沿导向槽孔10滑动，换句话说，在不断旋进该螺母时候，螺母与把手2的面的正压力，以及把手2与导向块1的正压力不断增加，使得螺母与把手2之间的摩擦力以及把手2与导向块1的摩擦力不断增加，从而达到定位锁紧螺栓4的目的，反过来说，如果未旋紧该螺母前，把手2依靠锁紧螺栓4可以沿导向槽孔10滑动并能以锁紧螺栓4为支点转动，转轴3的两端分别转动安装在腔体20的两个侧壁上，并使得转轴3位于所述腔体20内，转轴3中部开设有通孔30，光杆74可滑动的安装在通孔30内，弹簧一5套装在螺纹段73上，弹簧一5的一端部与转轴3抵靠，另一端部与螺接在螺纹段73上的锁紧螺母6上抵靠，锁紧螺母6的位置控制了杆件7的行程，增加弹簧一5在起到缓冲的作用的同时，提供弹力用以帮助钩状结构71扣紧孔72，根据弹力的特性，显然外界连接部件在相对外界被连接部件滑动的时候，杆件7是可以跟随外界连接部件滑动的。

工作原理：

当锁紧螺栓4并未锁紧时，把手2呈可沿导向槽孔10滑动且能够以锁紧螺栓4中心转动的自由状态，将钩状结构71插入孔72内，并使钩状结构71与孔72充分接触，此时适当的调整锁紧螺母6在螺纹段73的位置，调整弹簧一5的压缩量，从而达到弹簧一5拉紧杆件7，使钩状结构71与孔72紧密固连的目的，同时，弹簧一5还可以进一步压缩，允许外界连接部件在滑动时候，杆件7能够跟随滑动。再转动把手2的位置，并使之进一步靠近外界被连接部件的端面，依据杆件7的形状，该操作可以进一步的将钩状结构71锁死在孔72内，最后将锁紧螺栓4扭紧，达到定位把手2位置的目的。

以震动筛为例，请参考附图4，一般形式的震动筛包括位于内部的筛体和位于外部的座体，座体由动力带动做往复运动，利用本发明提供的搭扣，将导向块1固定安装在座体上，在筛体上开设孔72，并将杆件7的钩状结构71充分安装入该孔72内，设置方式如上述工作原理所述，当然在座体上开设有比孔72更大的槽75，杆件7在槽75内做往复运动。但是在这种往复运动的情况下，把手2能否被固定住，会影响到本发明的使用效果。

为提高锁紧螺栓4的定位效果，还在其上还设置有锁死结构，请参考附图5，锁死结构8包括管套80、锁死螺钉(未画出)、弹簧二81、弹簧三82、传递杆件83和干涉杆件84，管套80套装在锁紧螺栓4的侧面开设的安装槽40内，管套80的内孔与安装槽40底部滑动配合，外侧面突出于锁紧螺栓4的侧面并与导向槽孔10干涉，锁紧螺栓4沿导向槽孔10移动时，管套80转动，由此可见，锁紧螺栓4是利用管套80与导向槽孔10可滑动的连接的，因为管套80可以在锁紧螺栓4上转动，在管套80与导向槽孔10干涉时，锁紧螺栓4也是可以顺利移动，此种干涉方式类似与齿轮和齿条的啮合，在导向槽孔10一侧设置有齿一，在管套80外侧设置有与该齿一啮合的齿二，在锁紧螺栓4移动时候，管套80可在其上转动，齿一与齿二啮合，锁紧螺栓4滑动顺利，锁紧螺4栓端面和侧面开设有安装孔一85和安装孔二86，安装孔一85包括螺孔850和连通在该螺孔850底部的安装腔851，传递杆件83包括主杆体830及突出于主杆体830侧面的多个干涉块831，安装腔851与安装孔二86接通，弹簧二81设置在安装腔851底部，用以抬起传递杆件83，在传递杆件83自重的情况下，干涉块831位于安装腔851与安装孔二86接通处的上方，锁螺钉螺接在螺孔850内，并且端部与传递杆件83端部抵靠，从而推动传递杆件83下降，直至干涉块831正对于安装孔二86，干涉杆件84包括干涉端840、直杆841和限位块842，干涉端840位于直杆841端部，并且位于安装孔二86外侧，限位块842位于直杆841上，可与安装孔二86的外侧口干涉，弹簧三82套装在限位块842与安装孔二86的外侧口之间，干涉杆件84的另一端部设置有弧形接触头部843，并且该弧形接触头部843的部分位于安装腔851内，弧形接触头部843在传递杆件83下降时，与干涉块831干涉，从而干涉杆件84向安装孔二86外侧滑动，管套80的内孔开设有环形槽800，干涉端840正对于环形槽800设置，并且可与环形槽800底部干涉，从而限制管套80转动。

锁死结构的原理：

在不需要进一步的锁死的时候，锁死螺钉未安装，弹簧三82将干涉杆件84向安装腔851滑动，弹簧二81将传递杆件83向上推动，在需要进一步锁死的时候，安装锁死螺钉，传递杆件83被下压推动致使干涉块831与弧形接触头部843，干涉杆件84克服弹簧三82的弹力向安装孔二86外侧滑动，最后干涉端840与环形槽800底部干涉，从此管套80无法自由转动，在管套80无法转动的时候，锁紧螺栓4也无法移动。

本发明的搭扣还可以应用于一些吊灯上的，该种吊灯由安装在吊顶上的底座和灯主体，灯主体利用链条或比如铰链安装在该底座上，可以有摇曳的效果，从而增加美观。但是在特殊天气乃至于地震时候，这种连接方式增加了隐患。本发明的搭扣可以应用到该种吊灯上。

为进一步增加安全系数，转轴3内还设置有限制结构，请参考附图6-8，光杆74前后端开设有限制环形槽740，通孔30侧面开设有安装孔三300，限制结构包括滑块90和弹簧四91，滑块90可滑动的安装在安装孔三300内，并且滑块90可以滑出安装孔三300的，弹簧四91设置在安装孔三300底部，并推动滑块90向安装孔三300外侧滑动，滑块90的底部设置有齿900，并且在光杆74上设置与该齿900配合的齿条941。

限制结构的工作原理：

在杆件7做往复运动的时候，光杆74可以在通孔30内滑动，弹簧四91给予滑块90正压力，在齿900与齿条941啮合，并在齿条941上游走的时候，弹簧四91的弹力为杆件7的滑动提供恒定的阻力，使杆件7运行更加平稳，同时当出现杆件7滑动的范围超过设定值，此时可以理解为，外界连接部件相对外界被连接部件，也就相当于灯主体相对底座出现剧烈的晃动，并超过了阈值，此时被认定为存在隐患的状态，相对应的光杆74在通孔30内滑动，当滑块90在运行到限制环形槽740上方，并落入限制环形槽740内，限制了杆件7的滑动，至此杆件7不可滑动，外界被连接部件与外界连接部件固连，并且两者的相对位置被锁定。
