专利摘要

本实用新型涉及锁具，特别是一种电控的电机锁具，安装于共享滑板车、共享电动自行车、普通电动滑板车、普通电动自行车，用来对整车或尾箱等进行控制、加强安全保护的一种锁具。包括锁盖，锁盖螺钉，电机组合，锁壳，铆钉I，铆钉II，转片，卡片，转片弹簧，卡片弹簧，弹簧片，圆柱管I和圆柱管II。构思新颖，结构合理紧凑，操作简便，可靠性强。

权利要求

1.一种锁具，包括锁盖，锁盖螺钉，电机组合，锁壳，铆钉I，铆钉II，转片，卡片，转片弹簧，卡片弹簧，弹簧片，圆柱管I和圆柱管II；其特征在于：所述电机组合包括步进电机，电机板，触片，电子线，主动齿轮，齿条杆和触头；所述步进电机设有电机转动轴；所述电机板设有电机板定位柱；所述电机转动轴与所述主动齿轮的内孔配合；所述齿条杆设有齿条杆顶头和齿条；所述齿条与所述主动齿轮啮合；所述锁壳设有锁壳电子线孔，圆柱管固定孔I，铆钉连接孔I，作业槽，圆柱管固定孔II，铆钉连接孔II和电机板定位孔；所述圆柱管固定孔I与圆柱管固定孔II的结构相同；所述铆钉连接孔I与所述铆钉连接孔II的结构相同；所述电机板定位孔与所述电机板定位柱配合；所述圆柱管I设有圆柱管外圆I，圆柱管外圆II和圆柱管外圆III；所述圆柱管I和所述圆柱管II的结构相同；所述铆钉I设有锁盖固定螺孔，弹簧片安装柱和铆钉铆接柱；所述铆钉I和所述铆钉II的结构相同；所述弹簧片设有弹簧片内孔和弹簧片卡头；所述弹簧片安装柱与所述弹簧片内孔配合；所述铆钉铆接柱与所述铆钉连接孔I配合；所述转片设有转头，转片上面，转片孔，转片下面，转片头和转片卡口；所述卡片设有卡片卡头和卡片孔；所述锁盖设有锁盖圆孔I和锁盖圆孔II；所述转片孔与所述圆柱管外圆II配合；所述卡片孔与所述圆柱管外圆II配合；所述圆柱管外圆I与所述锁盖圆孔I配合；所述圆柱管固定孔I与所述圆柱管外圆III配合；所述圆柱管固定孔II与所述圆柱管外圆III配合。

说明书

技术领域

本实用新型涉及锁具，特别是一种电控的电机锁具，安装于共享滑板车、共享电动自行车、普通电动滑板车、普通电动自行车，用来对整车或尾箱等进行控制、加强安全保护的一种锁具。

背景技术

自行车、滑板车是十分常见的代步工具，给老百姓的出行带来极大便利，特别是近几年来，公共自行车和共享单车的出现进一步推广和普及了自行车。但是，一般安装于自行车、滑板车上的锁具安全性不高，操作较为繁琐，降低了用户体验。因此，十分有必要对现有上述车类锁具做进一步的改进、完善和提高。

发明内容

为此目的，本实用新型提供一种锁具。

本实用新型所采用的技术方案是：

所述一种锁具包括锁盖，锁盖螺钉，电机组合，锁壳，铆钉I，铆钉II，转片，卡片，转片弹簧，卡片弹簧，弹簧片，圆柱管I和圆柱管II。

所述电机组合包括步进电机，电机板，触片，电子线，主动齿轮，齿条杆和触头。

所述步进电机设有电机转动轴。所述电机板设有电机板定位柱。

所述电机转动轴与所述主动齿轮的内孔配合。

所述齿条杆设有齿条杆顶头和齿条。

所述齿条与所述主动齿轮啮合。

所述锁壳设有锁壳电子线孔，圆柱管固定孔I，铆钉连接孔I，作业槽，圆柱管固定孔II，铆钉连接孔II和电机板定位孔。

所述圆柱管固定孔I与圆柱管固定孔II的结构相同。所述铆钉连接孔I与所述铆钉连接孔II的结构相同。

所述电机板定位孔与所述电机板定位柱配合。

所述圆柱管I设有圆柱管外圆I，圆柱管外圆II和圆柱管外圆III。所述圆柱管I和所述圆柱管II的结构相同。

所述铆钉I设有锁盖固定螺孔，弹簧片安装柱和铆钉铆接柱。所述铆钉I和所述铆钉II的结构相同。

所述弹簧片设有弹簧片内孔和弹簧片卡头。

所述弹簧片安装柱与所述弹簧片内孔配合。所述铆钉铆接柱与所述铆钉连接孔I配合。

所述转片设有转头，转片上面，转片孔，转片下面，转片头和转片卡口。

所述卡片设有卡片卡头和卡片孔。

所述锁盖设有锁盖圆孔I和锁盖圆孔II。

所述转片孔与所述圆柱管外圆II配合。所述卡片孔与所述圆柱管外圆II配合。

所述圆柱管外圆I与所述锁盖圆孔I配合。

所述圆柱管固定孔I与所述圆柱管外圆III配合。所述圆柱管固定孔II与所述圆柱管外圆III配合。

本实用新型的有益效果是：

所述一种锁具构思新颖，结构合理紧凑，操作简便，可靠性强。

附图说明

下面结合本实用新型的图形进一步说明：

图1是本实用新型的结构示意图。

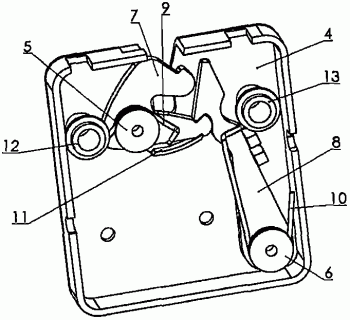

图2是本实用新型的内部结构示意图。

图3是所述电机组合的结构示意图。

图4是所述电机组合卸去所述触片的结构示意图。

图5是所述步进电机的结构示意图。

图6是所述齿条杆的结构示意图。

图7是所述锁壳的结构示意图。

图8是所述圆柱管的结构示意图。

图9是所述铆钉I的结构示意图。

图10是所述弹簧片的结构示意图。

图11是所述转片的结构示意图。

图12是所述卡片的结构示意图。

图13是所述锁盖的结构示意图。

图14-15是本实用新型的使用示意图。

图中，1.锁盖，2.锁盖螺钉，3.电机组合，4.锁壳，5.铆钉I，6.铆钉II，7.转片，8.卡片，9.转片弹簧，10.卡片弹簧，11.弹簧片，12.圆柱管I，13.圆柱管II，14.步进电机，15.电机板，16.触片，17.电子线，18.主动齿轮，19.齿条杆，20.触头，21.电机转动轴，22.电机板定位柱，23.齿条杆顶头，24.齿条，25.锁壳电子线孔，26.圆柱管固定孔I，27.铆钉连接孔I，28.作业槽，29.圆柱管固定孔II，30.铆钉连接孔II，31.电机板定位孔，32.锁盖固定螺孔，33.弹簧片安装柱，34.铆钉铆接柱，35.弹簧片内孔，36.弹簧片卡头，37.转片孔，38.转片下面，39.转片头，40.转片卡口，41.卡片卡头，42.卡片孔，43.锁具矩形环，44.圆柱管外圆I，45.圆柱管外圆II，46.圆柱管外圆III，47.锁盖圆孔I，48.锁盖圆孔II，49.转片上面，50.转头。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，这是本实用新型的较佳实施例。

如图1-2。所述一种锁具包括所述锁盖1，所述锁盖螺钉2，所述电机组合3，所述锁壳4，所述铆钉I5，所述铆钉II6，所述转片7，所述卡片8，所述转片弹簧9，所述卡片弹簧10，所述弹簧片11，所述圆柱管I12和所述圆柱管II13。

较优地，所述弹簧片11采用弹簧钢薄板冲压成形并经过热处理制成。

如图3-4。所述电机组合3包括所述步进电机14，所述电机板15，所述触片16，所述电子线17，所述主动齿轮18，所述齿条杆19和所述触头20。

如图5。所述步进电机14设有所述电机转动轴21。所述电机板15设有所述电机板定位柱22。

所述电机转动轴21与所述主动齿轮18的内孔配合。

较优地，所述电机板15采用工程塑料注塑而成。

较优地，所述步进电机14的方形外罩采用工程塑料注塑而成。

较优地，所述步进电机14通过所述电子线17连接于直流电源、电气系统和控制器。所述触头20通过所述电子线17连接于电气系统。

如图6。所述齿条杆19设有所述齿条杆顶头23和所述齿条24。

所述齿条24与所述主动齿轮18啮合。

较优地，所述主动齿轮18采用工程塑料注塑而成。

较优地，所述齿条杆19采用工程塑料注塑而成。

如图7。所述锁壳4设有所述锁壳电子线孔25，所述圆柱管固定孔I26，所述铆钉连接孔I27，所述作业槽28，所述圆柱管固定孔II29，所述铆钉连接孔II30和所述电机板定位孔31。

较优地，所述锁壳4采用冷轧钢板经过冲压成形并经过机械切削加工、氩弧焊接加工而成，并经过表面处理。

所述圆柱管固定孔I26与圆柱管固定孔II29的结构相同。所述铆钉连接孔I27与所述铆钉连接孔II30的结构相同。

所述电机板定位孔31与所述电机板定位柱22配合。

如图8。所述圆柱管I12设有所述圆柱管外圆I44，所述圆柱管外圆II45和所述圆柱管外圆III46。所述圆柱管I12和所述圆柱管II13的结构相同。

如图9。所述铆钉I5设有所述锁盖固定螺孔32，所述弹簧片安装柱33和所述铆钉铆接柱34。所述铆钉I5和所述铆钉II6的结构相同。

如图10。所述弹簧片11设有所述弹簧片内孔35和所述弹簧片卡头36。

所述弹簧片安装柱33与所述弹簧片内孔35配合。所述铆钉铆接柱34与所述铆钉连接孔I27配合。

如图11。所述转片7设有所述转头50，所述转片上面49，所述转片孔37，所述转片下面38，所述转片头39和所述转片卡口40。

较优地，所述转片7采用冷轧钢板冲压而成，并经过电镀处理。

如图12。所述卡片8设有所述卡片卡头41和所述卡片孔42。

较优地，所述卡片8采用冷轧钢板冲压成形而成，并经过电镀处理。

如图13。所述锁盖1设有所述锁盖圆孔I47和所述锁盖圆孔II48。

较优地，所述锁盖1采用冷轧钢板冲压成形而成，并经过表面处理。

所述转片孔37与所述圆柱管外圆II45配合。所述卡片孔42与所述圆柱管外圆II45配合。

所述圆柱管外圆I44与所述锁盖圆孔I47配合。

所述圆柱管固定孔I26与所述圆柱管外圆III46配合。所述圆柱管固定孔II29与所述圆柱管外圆III46配合。

使用时，将所述锁具矩形环43对正所述作业槽28，向下移动，如图14；所述锁具矩形环43首先接触所述转片上面49，将所述锁具矩形环43继续向下移动，所述转片7顺时针方向转动，如图2；所述转片7继续顺时针方向转动，所述锁具矩形环43滑入到所述转片上面49与所述转片下面38之间，此时，在所述卡片弹簧10作用下，所述转片头39与所述卡片卡头41相互勾住，所述弹簧片卡头36顶住所述转片卡口40，所述一种锁具进入锁闭状态，如图15；要打开所述一种锁具时，操作控制器，所述步进电机14开始工作，所述电机转动轴21转动，所述主动齿轮18转动，所述齿条杆19往外移动，所述齿条杆顶头23顶向所述卡片8，所述卡片8顺时针方向转动，并最终使得所述转片头39与所述卡片卡头41脱开，所述齿条杆19往外移动一定距离后，所述步进电机14停止工作，在所述转片弹簧9的作用下，所述转片7反时针方向转动回到起始位置，此时，所述转头50顶住所述触片16，于是所述触头20被按下，这个信息被传到电气系统，即电气系统接收到所述一种锁具被打开的信息，于是，所述步进电机14又开始工作，所述电机转动轴21反方向转动，所述主动齿轮18反方向转动，所述齿条杆19往里移动一定距离后，所述步进电机14停止工作；拾起所述锁具矩形环43，即可。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行适当的变更和修改。因此，本实用新型并不局限于上面揭示的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围之内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
