专利摘要

本实用新型公开了一种曲线尺，涉及绘图尺领域，主要包括锚点按钉和橡胶制成的曲线尺本体，所述曲线尺本体的尺身延长度方向均布设有若干供所述锚点按钉穿过的固定通孔，以实现绘制出任意曲率和防线的曲线，并且将各预先确定的锚点可简单方便顺滑的连接在一起的功能。

权利要求

1.曲线尺，其特征在于，包括锚点按钉和橡胶制成的曲线尺本体，所述曲线尺本体的尺身延长度方向均布设有若干供所述锚点按钉穿过的固定通孔；所述曲线尺本体的尺沿包括分布于尺身两侧边的曲线尺沿和锯齿尺沿。

2.根据权利要求1所述的曲线尺，其特征在于：所述固定通孔沿所述曲线尺沿的沿边分布。

3.根据权利要求1所述的曲线尺，其特征在于：所述曲线尺沿的一侧设有长度刻度。

4.根据权利要求1所述的曲线尺，其特征在于：所述固定通孔之间还均布设有若干笔点通孔。

5.根据权利要求1所述的曲线尺，其特征在于：所述曲线尺本体采用透明材质。

说明书

技术领域

本实用新型涉及一种曲线尺，主要涉及绘图尺领域。

背景技术

手绘制图的时候经常会遇到绘制曲线的情形，通过手在绘图纸上慢慢描，目前也有一种曲线辅助工具，即在预制的尺板上设置若干不同曲率的曲线孔。借助曲线孔绘制曲线。但这种方式也存在较大的问题，因为实际绘制的曲线通常和曲线孔的曲率是不同的，需要强行靠拢绘制，最后绘制出的曲线可能还是不发达到预期的效果，仍然需要手慢慢描绘。

实用新型内容

针对以上现有技术的不足，本实用新型提出一种曲线尺，可以绘制出任意曲率和防线的曲线，并且将各预先确定的锚点可简单方便顺滑的连接在一起。

为达到上述目的，本实用新型的技术方案是：包括锚点按钉和橡胶制成的曲线尺本体，所述曲线尺本体的尺身延长度方向均布设有若干供所述锚点按钉穿过的固定通孔。

本实用新型的技术原理及及技术效果如下：

使用的时候，首先在需要画曲线的纸上平均确定若干锚点，然后锚点按钉固定穿过曲线尺本体的通孔对应确定好的锚点固定在纸上。

由于曲线尺本体采用的橡胶材质，因此，曲线尺本体具有较好的形变特性，通过锚点按钉沿曲线弯曲。曲线尺本体将通过锚点按钉使自身平滑弯曲变形，此时根据平滑变形的曲线本体的边沿，既可以画出顺滑的曲线。

通过本方案可以简单方便的画出更加顺滑的曲线，并且曲线的弯曲方向、弯曲的曲率都可以更加灵活的选择。

进一步，所述曲线尺本体的尺沿包括分布于尺身两侧边的曲线尺沿和锯齿尺沿，根据曲线尺沿绘制曲线，通过在其中一侧设置锯齿尺沿可以更加有利于尺身的弯曲，提高尺身的的弯曲幅度。

进一步，所述固定通孔沿所述曲线尺沿的沿边分布，因为是根据曲线尺沿画线，便于将锚点按钉更贴近预先确定的锚点，进而画出的区县更临近预先确定的锚点。

进一步，所述曲线尺沿的一侧设有长度刻度，可以通过刻度丈量曲线的长度。

进一步，所述固定通孔之间还均布设有若干笔点通孔，笔点通孔可以穿过绘制笔的笔尖，绘制出间断曲线，通过根据间断曲线可以进一步绘制曲线，由于通过笔点通孔可以确定更多的锚点，因此绘制出的区县也会比常规的更加顺滑。

进一步，所述曲线尺本体采用透明材质，便于观察锚点和曲线尺沿的位置关系。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的其中两幅，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

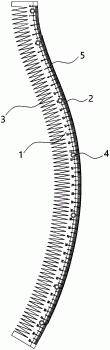

图1为本实用新型实施例的曲线尺本体的示意图；

图2为本实用新型实施例的锚点按钉的示意图。

其中，1-曲线尺本体，2-曲线尺沿，3-锯齿尺沿，4-固定通孔，5-笔点通孔，6-锚点按钉。

具体实施方式

下面将结合附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的较佳实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

本实用新型实施例包括锚点按钉6和橡胶制成的曲线尺本体1，且该曲线尺本体1为透明材质。透明曲线尺本体1的尺沿包括分布于尺身两侧边的曲线尺沿2和锯齿尺沿3，根据曲线尺沿2绘制曲线，通过在其中一侧设置锯齿尺沿3可以更加有利于尺身的弯曲，提高尺身的的弯曲幅度。曲线尺本体1的尺身延长度方向均布设有若干供锚点按钉6穿过的固定通孔4，固定通孔4沿曲线尺沿2的沿边分布。曲线尺沿2的一侧设有长度刻度，可以通过刻度丈量曲线的长度。

本实用新型的技术原理及及技术效果如下：

使用的时候，首先在需要画曲线的纸上平均确定若干锚点，然后锚点按钉6固定穿过曲线尺本体1的通孔对应确定好的锚点固定在纸上。

由于曲线尺本体1采用的橡胶材质，因此，曲线尺本体1具有较好的形变特性，通过锚点按钉6沿曲线弯曲。曲线尺本体1将通过锚点按钉使自身平滑弯曲变形，此时根据平滑变形的曲线本体的边沿，既可以画出顺滑的曲线。

通过本方案可以简单方便的画出更加顺滑的曲线，并且曲线的弯曲方向、弯曲的曲率都可以更加灵活的选择。

固定通孔4之间还均布设有若干笔点通孔5，笔点通孔5可以穿过绘制笔的笔尖，绘制出间断曲线，通过根据间断曲线可以进一步绘制曲线，由于通过笔点通孔5可以确定更多的锚点，因此绘制出的区县也会比常规的更加顺滑。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
