专利摘要

本实用新型公开了一种计算机绘图笔，包括笔杆本体，所述笔杆本体外壁设有连接块，所述连接块内部设有限位槽，所述连接块与限位槽之间设有固定孔，所述笔杆本体内部设有放置筒，所述放置筒内部设有供料管，所述供料管外壁与放置筒之间设有固定齿，所述笔杆本体一端设有笔头，所述放置筒与笔头之间设有换料槽。本实用新型通过设置笔帽和保护垫，使用者使用固定螺钉通过限位槽和固定孔与外部自动绘图机上的对用位置进行固定，笔帽可在该绘图笔闲置期间对笔尖进行保护，防止因外部物体碰撞或长时间不用造成笔尖的风干，从而影响该绘画笔接下来的使用，若使用该绘图笔时，仅需拧动笔帽，通过第一固定层和第二固定层的螺纹连接。

权利要求

1.一种计算机绘图笔，包括笔杆本体（1），其特征在于：所述笔杆本体（1）外壁设有连接块（2），所述连接块（2）内部设有限位槽（3），所述连接块（2）与限位槽（3）之间设有固定孔（4），所述笔杆本体（1）内部设有放置筒（5），所述放置筒（5）内部设有供料管（6），所述供料管（6）外壁与放置筒（5）之间设有固定齿（7），所述笔杆本体（1）一端设有笔头（8），所述放置筒（5）与笔头（8）之间设有换料槽（9），所述换料槽（9）内壁设有第一聚料垫（10），所述第一聚料垫（10）一侧设有第二聚料垫（11），所述第二聚料垫（11）与第一聚料垫（10）之间设有渗透膜（12），所述笔头（8）内部设有笔尖（13），所述换料槽（9）与笔尖（13）与之间设有固定仓（14），所述固定仓（14）上设有渗料孔（15），所述笔头（8）外部设有笔帽（16）。

2.根据权利要求1所述的一种计算机绘图笔，其特征在于：所述笔头（8）外壁设有第一固定层（17），所述第一固定层（17）与笔帽（16）内壁之间设有第二固定层（18），所述笔尖（13）与笔帽（16）内壁之间设有保护垫（19）。

3.根据权利要求2所述的一种计算机绘图笔，其特征在于：所述第一固定层（17）与笔头（8）外壁固定连接，所述第二固定层（18）与笔帽（16）内壁固定连接，所述第一固定层（17）和第二固定层（18）一侧均设有螺纹，所述第一固定层（17）与第二固定层（18）螺纹连接。

4.根据权利要求2所述的一种计算机绘图笔，其特征在于：所述保护垫（19）与笔帽（16）内壁固定连接，所述保护垫（19）由橡胶材料制成。

5.根据权利要求1所述的一种计算机绘图笔，其特征在于：所述固定孔（4）贯穿连接块（2）并与限位槽（3）相连，所述笔尖（13）一端设置于固定仓（14）内部，所述笔尖（13）另一端贯穿笔头（8）并延伸至笔头（8）外部。

6.根据权利要求1所述的一种计算机绘图笔，其特征在于：所述第一聚料垫（10）和第二聚料垫（11）均由吸水海绵材料制成，所述渗透膜（12）设置为反渗透膜。

7.根据权利要求1所述的一种计算机绘图笔，其特征在于：所述供料管（6）与放置筒（5）相适配，所述笔头（8）与笔帽（16）相适配。

说明书

技术领域

本实用新型涉及计算机工具领域，特别涉及一种计算机绘图笔。

背景技术

计算机绘图笔是利用计算机编程设计带动装在自动绘图机上的各种绘图画笔。常见的有墨水笔、圆珠笔、尼龙笔尖、墨水圆珠笔等。有些绘图机上装配有不同宽度与各种颜色的绘图笔。用以绘制技术图纸的专用笔。绘图笔是装在自动绘图机上的各种绘图画笔。但现有的绘图笔在使用过程中往往会出现笔尖磨损或碰撞带来的损害，造成绘图过程中线条粗细不均且颜色深度不一，从而影响进一步的绘图效果；此外，现有的绘图笔在使用过程中往往会因为位置移动造成供料装置的掉落，这样不仅会对绘图效果造成影响，还会造成颜料的浪费。

因此，发明一种计算机绘图笔来解决上述问题很有必要。

实用新型内容

本实用新型的目的在于提供一种计算机绘图笔，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种计算机绘图笔，包括笔杆本体，所述笔杆本体外壁设有连接块，所述连接块内部设有限位槽，所述连接块与限位槽之间设有固定孔，所述笔杆本体内部设有放置筒，所述放置筒内部设有供料管，所述供料管外壁与放置筒之间设有固定齿，所述笔杆本体一端设有笔头，所述放置筒与笔头之间设有换料槽，所述换料槽内壁设有第一聚料垫，所述第一聚料垫一侧设有第二聚料垫，所述第二聚料垫与第一聚料垫之间设有渗透膜，所述笔头内部设有笔尖，所述换料槽与笔尖与之间设有固定仓，所述固定仓上设有渗料孔，所述笔头外部设有笔帽。

优选的，所述笔头外壁设有第一固定层，所述第一固定层与笔帽内壁之间设有第二固定层，所述笔尖与笔帽内壁之间设有保护垫。

优选的，所述第一固定层与笔头外壁固定连接，所述第二固定层与笔帽内壁固定连接，所述第一固定层和第二固定层一侧均设有螺纹，所述第一固定层与第二固定层螺纹连接。

优选的，所述保护垫与笔帽内壁固定连接，所述保护垫由橡胶材料制成。

优选的，所述固定孔贯穿连接块并与限位槽相连，所述笔尖一端设置于固定仓内部，所述笔尖另一端贯穿笔头并延伸至笔头外部。

优选的，所述第一聚料垫和第二聚料垫均由吸水海绵材料制成，所述渗透膜设置为反渗透膜。

优选的，所述供料管与放置筒相适配，所述笔头与笔帽相适配。

本实用新型的技术效果和优点：本实用新型通过设置笔帽和保护垫，使用者使用固定螺钉通过限位槽和固定孔与外部自动绘图机上的对用位置进行固定，笔帽可在该绘图笔闲置期间对笔尖进行保护，防止因外部物体碰撞或长时间不用造成笔尖的风干，从而影响该绘画笔接下来的使用，若使用该绘图笔时，仅需拧动笔帽，通过第一固定层和第二固定层的螺纹连接，将笔帽与笔头进行分离即可开始使用，达到对笔尖有效的保护效果，通过设置固定齿和换料槽，在绘图过程中笔杆本体发生位移，多组的固定齿可对供料管进行有效的位置限定，防止供料管脱落出放置筒造成颜料的浪费，通过供料管进入换料槽内部的染料聚集到第一聚料垫内部，后经渗透膜控制染料经第一聚料垫向第二聚料垫的渗透速度，防止因第二聚料垫内染料量过多，造成经渗料孔进入笔尖的染料量过多，从而造成绘图线条和颜色深度的不同。

附图说明

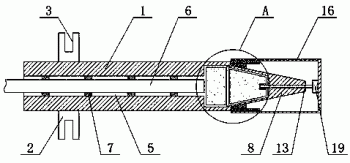

图1为本实用新型的整体结构示意图；

图2为本实用新型的图1中A部放大图；

图3为本实用新型的笔杆本体截面图；

图中：1笔杆本体、2连接块、3限位槽、4固定孔、5放置筒、6供料管、7固定齿、8笔头、9换料槽、10第一聚料垫、11第二聚料垫、12渗透膜、13笔尖、14固定仓、15渗料孔、16笔帽、17第一固定层、18第二固定层、19保护垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种计算机绘图笔，包括笔杆本体1，所述笔杆本体1外壁设有连接块2，所述连接块2内部设有限位槽3，所述连接块2与限位槽3之间设有固定孔4，所述笔杆本体1内部设有放置筒5，所述放置筒5内部设有供料管6，所述供料管6外壁与放置筒5之间设有固定齿7，所述笔杆本体1一端设有笔头8，所述放置筒5与笔头8之间设有换料槽9，所述换料槽9内壁设有第一聚料垫10，所述第一聚料垫10一侧设有第二聚料垫11，所述第二聚料垫11与第一聚料垫10之间设有渗透膜12，所述笔头8内部设有笔尖13，通过设置固定齿7和换料槽9，在绘图过程中笔杆本体1发生位移，多组的固定齿7可对供料管6进行有效的位置限定，防止供料管6脱落出放置筒5造成颜料的浪费，通过供料管6进入换料槽9内部的燃料聚集到第一聚料垫10内部，后经渗透膜12控制染料经第一聚料垫10向第二聚料垫11的渗透速度，防止因第二聚料垫11内染料量过多，造成经渗料孔15进入笔尖13的染料量过多，从而造成绘图线条和颜色深度的不同，所述换料槽9与笔尖13与之间设有固定仓14，所述固定仓14上设有渗料孔15。

所述笔头8外部设有笔帽16，所述笔头8外壁设有第一固定层17，所述第一固定层17与笔帽16内壁之间设有第二固定层18，所述笔尖13与笔帽16内壁之间设有保护垫19，所述第一固定层17与笔头8外壁固定连接，所述第二固定层18与笔帽16内壁固定连接，所述第一固定层17和第二固定层18一侧均设有螺纹，所述第一固定层17与第二固定层18螺纹连接，设置笔帽16和保护垫19，使用者使用固定螺钉通过限位槽3和固定孔4与外部自动绘图机上的对用位置进行固定，笔帽16可在该绘图笔闲置期间对笔尖13进行保护，防止因外部物体碰撞或长时间不用造成笔尖13的风干，从而影响该绘画笔接下来的使用，若使用该绘图笔时，仅需拧动笔帽16，通过第一固定层17和第二固定层18的螺纹连接，将笔帽16与笔头8进行分离即可开始使用，达到对笔尖13有效的保护效果，所述保护垫19与笔帽16内壁固定连接，所述保护垫19由橡胶材料制成，所述固定孔4贯穿连接块2并与限位槽3相连，所述笔尖13一端设置于固定仓14内部，所述笔尖13另一端贯穿笔头8并延伸至笔头8外部，所述第一聚料垫10和第二聚料垫11均由吸水海绵材料制成，所述渗透膜12设置为反渗透膜，所述供料管6与放置筒5相适配，所述笔头8与笔帽16相适配。

本实用工作原理：该计算机绘图笔使用时，使用者使用固定螺钉通过限位槽3和固定孔4与外部自动绘图机上的对用位置进行固定，笔帽16可在该绘图笔闲置期间对笔尖13进行保护，防止因外部物体碰撞或长时间不用造成笔尖13的风干，从而影响该绘画笔接下来的使用，若使用该绘图笔时，仅需拧动笔帽16，通过第一固定层17和第二固定层18的螺纹连接，将笔帽16与笔头8进行分离即可开始使用，在绘图过程中笔杆本体1发生位移，多组的固定齿7可对供料管6进行有效的位置限定，防止供料管6脱落出放置筒5造成颜料的浪费，通过供料管6进入换料槽9内部的燃料聚集到第一聚料垫10内部，后经渗透膜12控制染料经第一聚料垫10向第二聚料垫11的渗透速度，防止因第二聚料垫11内染料量过多，造成经渗料孔15进入笔尖13的染料量过多，从而造成绘图线条和颜色深度的不同。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
