专利摘要

本实用新型涉及一种用于钢笔快捷充墨的组合一体化套件，属于学习用具领域。包括相互配合的供墨机构和钢笔机构，所述供墨机构是：墨水瓶体的上盖体上设有开口，丝杠穿过开口，丝杠上方与转盘固定连接，转盘上固定连接手柄，丝杠下端固定连接压墨盘，压墨盘将墨水向外挤压，压墨盘上套有密封套，防止墨水回流与溢出；上盖体与墨水瓶体两部分旋合在一起组装为一体，墨水瓶体侧壁底部设有供墨管路，供墨管路末端连接供墨顶针，供墨管路连接有供墨阀，墨水瓶体侧壁中间部固定连接卡座，供墨顶针卡在卡座的卡槽上。优点在于：构思巧妙，结构简单、可靠，外形美观，操作简便。加快钢笔吸水速度，减少时间浪费。防止墨水污渍的产生。实用性强。

权利要求

1.一种用于钢笔快捷充墨的组合一体化套件，其特征在于：包括相互配合的供墨机构和钢笔机构，所述供墨机构是：墨水瓶体（7）的上盖体（11）上设有开口，所述开口具有螺纹，丝杠（13）穿过所述开口，所述丝杠（13）上方与转盘（1）固定连接，转盘（1）上固定连接手柄（2），所述丝杠（13）下端固定连接压墨盘（12），压墨盘（12）将墨水向外挤压，压墨盘（12）上套有密封套，防止墨水回流与溢出；上盖体（11）与墨水瓶体（7）两部分旋合在一起组装为一体，墨水瓶体（7）侧壁底部设有供墨管路（6），供墨管路（6）末端连接供墨顶针（3），供墨管路（6）连接有供墨阀（4），控制其开闭，墨水瓶体（7）侧壁中间部固定连接卡座（5），供墨顶针（3）卡在卡座（5）的卡槽上。

2.根据权利要求1所述的用于钢笔快捷充墨的组合一体化套件，其特征在于：所述的钢笔机构是：供墨塞（9）镶嵌在钢笔尾部，转盖（8）连接在钢笔尾部，且可绕着钢笔尾部旋转，钢笔侧壁设有可视窗（10）。

3.根据权利要求1或2所述的用于钢笔快捷充墨的组合一体化套件，其特征在于：所述的供墨顶针（3）材质为45号钢。

4.根据权利要求1或2所述的用于钢笔快捷充墨的组合一体化套件，其特征在于：所述的供墨顶针（3）上设有供墨顶针盖（14）。

5.根据权利要求1或2所述的用于钢笔快捷充墨的组合一体化套件，其特征在于：所述的供墨塞（9）材质为弹性橡胶，形状为锥状。

6.根据权利要求1所述的用于钢笔快捷充墨的组合一体化套件，其特征在于：所述的供墨机构的墨水瓶体（7）是直径为60mm，高为70mm的圆柱状玻璃瓶。

说明书

技术领域

本实用新型涉及学习用具领域，特别涉及一种用于钢笔快捷充墨的组合一体化套件。

背景技术

钢笔是一种主要以金属当做笔身的笔类书写工具，透过中空的笔管盛装钢笔墨水，通过重力和毛细管作用，再经由鸭嘴式的笔头书写，写时轻重有别，可说是西方书法的书写工具。大部分钢笔的墨水可再填充，一般使用如眼药水的小瓶或是吸管来填充墨水。关于蓄水钢笔最早的历史记录可追溯到10世纪，这种最早的蓄水钢笔一直使用到18世纪。发展进程很缓慢，不过，直到第19世纪初期，在生产过程中产生了一种稳定加速流的钢笔。使钢笔成为广泛受欢迎的书写工具。这种钢笔使用起来很方便，但是在抽墨水时，需要将钢笔进行拆卸，蓄水后会有残留墨渍，还需擦拭，操作起来并不方便，而且浪费墨水。

发明内容

本实用新型的目的在于提供一种用于钢笔快捷充墨的组合一体化套件，解决了现有技术存在的上述问题。本实用新型将提供一种全新的钢笔蓄水方式，使吸墨水过程变得方便快捷，而且减少不必要的浪费。使钢笔更有效地吸水，减少时间浪费，防止墨水污渍的产生，加快钢笔吸水速度。本实用新型吸水效率高，操作方便、快捷。

本实用新型的上述目的通过以下技术方案实现：

用于钢笔快捷充墨的组合一体化套件，包括相互配合供墨机构和钢笔机构，所述供墨机构是：墨水瓶体7的上盖体11上设有开口，所述开口具有螺纹，丝杠13穿过所述开口，所述丝杠13上方与转盘1固定连接，转盘1上固定连接手柄2，所述丝杠13下端固定连接压墨盘12，压墨盘12将墨水向外挤压，压墨盘12上套有密封套，防止墨水回流与溢出；上盖体11与墨水瓶体7两部分旋合在一起组装为一体，墨水瓶体7侧壁底部设有供墨管路6，供墨管路6末端连接供墨顶针3，供墨管路6连接有供墨阀4，控制其开闭，墨水瓶体7侧壁中间部固定连接卡座5，供墨顶针3卡在卡座5的卡槽上。

所述的钢笔机构是：供墨塞9镶嵌在钢笔尾部，转盖8连接在钢笔尾部，且可绕着钢笔尾部旋转，钢笔侧壁设有可视窗10。

所述的供墨顶针3材质为45号钢。

所述的供墨顶针3上设有供墨顶针盖14。

所述的供墨塞9材质为弹性橡胶，形状为锥状。

所述的供墨机构的墨水瓶体7是直径为60mm，高为70mm的圆柱状玻璃瓶。

本实用新型的有益效果在于：构思巧妙，结构简单、可靠，外形美观，操作简便。实现钢笔的半自动吸墨水，吸墨水过程变得方便快捷，而且减少不必要的浪费。使钢笔更有效地吸水，加快钢笔吸水速度，减少时间浪费。防止墨水污渍的产生。吸水效率高，操作方便、快捷。实用性强。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

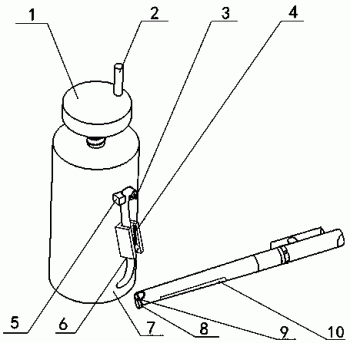

图1为本实用新型的立体结构示意图；

图2为本实用新型的墨水瓶体的立体结构示意图；

图3为本实用新型的墨水瓶体的分解示意图；

图4为本实用新型的墨水瓶体的剖视示意图；

图5为本实用新型的钢笔机构的结构示意图；

图6为本实用新型钢笔机构的剖视示意图。

图中：1、转盘；2、手柄；3、供墨顶针；4、供墨阀；5、卡座；6、供墨管路；7、墨水瓶体；8、转盖；9、供墨塞；10、可视窗；11、上盖体；12、压墨盘；13、丝杠；14、供墨顶针盖。

具体实施方式

下面结合附图进一步说明本实用新型的详细内容及其具体实施方式。

参见图1至图6所示，本实用新型的用于钢笔快捷充墨的组合一体化套件，实现了钢笔更有效地吸水，减少时间浪费，防止墨水污渍的产生，加快钢笔吸水速度；吸水效率高，操作方便快捷。本实用新型将钢笔快捷充墨任务分成两个部分，第一部分是用于钢笔快捷充墨的供墨机构，第二部分是用于钢笔快捷充墨的钢笔机构。

所述供墨机构是：墨水瓶体7的上盖体11上设有开口，所述开口具有螺纹，丝杠13穿过所述开口，所述丝杠13上方与转盘1固定连接，转盘1上固定连接手柄2，所述丝杠13下端固定连接压墨盘12，压墨盘12将墨水向外挤压，压墨盘12上套有密封套，防止墨水回流与溢出，达到供墨的作用。上盖体11与墨水瓶体7两部分旋合在一起组装为一体，当墨水瓶中墨水用光时，拧开上盖体11，可继续向墨水瓶添加墨水，可以重复利用，节约环保。墨水瓶体7侧壁底部设有供墨管路6，供墨管路6末端连接供墨顶针3，供墨管路6连接有供墨阀4，控制其开闭，达到供墨与停止供墨目的。墨水瓶体7侧壁中间部固定连接卡座5，不需供墨时将供墨顶针3卡在卡座5的卡槽上；当需要供墨时，将供墨管路6取下，供墨顶针3插入钢笔机构相应部位，旋转手柄2，带动丝杠与墨水瓶体7开口螺纹配合，使得丝杠13向下运动，带动压墨盘12向下运动，将供墨阀4调制开启状态，开始充墨。供墨完成后，旋转手柄2，使得压墨盘向上运动墨水瓶体7形成局部真空，由大气压强，墨水瓶体内的墨水受到向上的力，墨水不会从供墨顶针3溢出，这时供墨阀4旋转至关闭状态，将供墨顶针3挂在卡座的卡槽上，完成一次供墨任务。

所述的钢笔机构是：钢笔尾部做了特殊设计，供墨塞9镶嵌在钢笔尾部，转盖8连接在钢笔尾部，且可绕着钢笔尾部旋转，旋开时，供墨塞9会露出来，旋合时，遮住供墨塞9，防止墨水溢出。供墨时，将供墨顶针3插入供墨塞9，将供墨塞9撑开，进行供墨，钢笔侧壁设有可视窗10，能看清供墨程度；供墨完成，将供墨阀4开关调制关闭状态停止供墨。将供墨顶针3从供墨塞9中拔出来，放回卡座5上，供墨塞9由于自身弹力作用而收缩回原来状态阻止墨水溢出，最后将转盖8旋回，完成供墨任务。

所述的供墨顶针3材质为45号钢，具有较大强度。供墨顶针3的作用是直接与钢笔机构接触，向其供墨。

所述的供墨顶针3上设有供墨顶针盖14，防止有灰尘落入供墨顶针3开口处污染墨水。

所述的供墨塞9材质为弹性橡胶，形状为锥状，外面开口较大，向里截面逐渐收缩。

所述的供墨机构的墨水瓶体7是直径为60mm，高为70mm的圆柱状玻璃瓶。

参见图1至图6所示，本实用新型的工作过程如下：

当需要供墨时，旋开转盖8，将供墨顶针3插入供墨塞9，将供墨塞9撑开，旋转手柄2，带动丝杠13与墨水瓶体7开口螺纹配合，使得丝杠13向下运动，带动压墨盘12向下运动，将供墨阀4调制开启状态，开始充墨。钢笔侧壁具有可视窗10，能看清供墨程度；供墨完成后，供墨阀4开关调制关闭状态停止供墨。然后将供墨顶针3从供墨塞9中拔出来，盖上供墨顶针盖14，放回卡座5上，供墨塞9由于自身弹力作用而收缩回原来状态，阻止钢笔中墨水溢出，将转盖8旋回，同时旋转手柄2，使得压墨盘12向上运动，墨水瓶体7形成局部真空，供墨顶针3有小开口，由大气压强，瓶内墨水受到向上的力，墨水不会从供墨顶针3溢出，同时供墨顶针盖14做双保险，墨水不会溢出。将供墨顶针3挂在卡座5的卡槽上，完成一次供墨任务。

以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡对本实用新型所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
