专利摘要

本实用新型提供了一种自动加墨的收纳笔盒及配套的白板笔，笔盒包括中空的盒体、活塞组件、限位组件、复位件和墨水盒，盒体内具有上端开口的柱形内腔和位于柱形内腔下方的安装腔，隔板上设有安装孔且安装孔内安装有允许介质从安装腔单向流入柱形内腔的单向阀，活塞组件滑动地安装在柱形内腔中且其上端固定有注射针头，限位组件用于对活塞组件的滑动行程进行限位；复位件安装在盒体内以用于驱动所述活塞组件复位；墨水盒可拆卸地安装在安装腔内并与单向阀下端相通；白板笔包含笔身和位于笔身内部的棉芯，且笔身为透明材质制成，笔身的尾端开口并设置有橡皮塞。本实用新型可实现每次定量补充墨水，且不会发生墨水从针头出溢出的情况。

权利要求

1.一种自动加墨的收纳笔盒，其特征在于，包括：

中空的盒体，其内部具有通过隔板隔开的柱形内腔和位于柱形内腔下方的安装腔，所述柱形内腔为竖直设置或倾斜设置且其上端为开口，所述隔板上设有安装孔以实现柱形内腔与安装腔相通，所述安装孔内安装有允许介质从安装腔单向流入柱形内腔的单向阀；

活塞组件，其可滑动地安装在柱形内腔中，其上端固定有注射针头，且所述活塞组件内设有连通其下端与注射针头的通道；

限位组件，其设置于所述活塞组件上和/或柱形内腔内，以用于对活塞组件的滑动行程进行限位；

复位件，其安装在盒体内以用于驱动所述活塞组件复位；

墨水盒，其可拆卸地安装在安装腔内并与单向阀下端相通。

2.如权利要求1所述的一种自动加墨的收纳笔盒，其特征在于：所述限位组件包含固定在活塞组件下端的第一限位件以及固定在中空内腔底部的第二限位件，所述第一限位件和第二限位件均为环形且所述第一限位件的外径小于第二限位件的内径。

3.如权利要求1或2所述的一种自动加墨的收纳笔盒，其特征在于：所述复位件为安装在柱形内腔内并位于活塞组件下方的压缩弹簧。

4.如权利要求1所述的一种自动加墨的收纳笔盒，其特征在于：所述盒体为塑胶或金属制成且上端开口的长方体结构，且其横断面为正方形，所述柱形内腔为竖直设置在盒体中心的圆柱形内腔。

5.如权利要求1所述的一种自动加墨的收纳笔盒，其特征在于：所述安装腔的上端固定有环形连接套且所述连接套的内壁或外壁设置有螺纹，所述墨水盒与连接套螺纹连接。

6.与权利要求1所述的一种自动加墨的收纳笔盒配套使用的白板笔，其包含笔身和位于笔身内部的棉芯，其特征在于：所述笔身为透明材质制成，所述笔身的尾端开口并设置有橡皮塞。

说明书

技术领域

本实用新型涉及办公用品领域，尤其涉及可为书写笔自动注入墨水的笔盒及配套使用的白板笔。

背景技术

白板笔是一种在白板上进行书写的工具，主要用于教学、会议、现场交流等场合，其是以水性墨水作为原料，通过软性海绵涂写在白板上，书写后可擦掉，并具有书写流畅，使用方便、无尘可擦、环保安全等优点。但由于在使用过程，白板笔内的墨水损耗较快，而墨水的灌注添加较为困难，给广大使用者带来不便。

公开号为CN2180472Y的专利文献提供了一种墨水注入式钢笔及墨水注入器，其具体公开了一种笔杆后端具有弹性密封塞的钢笔和与其配合使用的墨水注入器，其中墨水注入器由墨水贮瓶和注射装置两部分构成，注射装置包括注射针头、套管、柱塞和弹簧，注射针头装于套管前端，两者间有一单向阀；套管和弹簧套于柱塞上，弹簧位于套管下方；柱塞下端与一导管连接，柱塞中空成一通道，将套管与导管连通，导管另一端与墨水贮瓶连通，在套管与墨水贮瓶间的通道上有一单向阀。当需要注入墨水时，只需将笔杆插入墨水注入器的导向管中，稍为向下压，注射针头便穿过丝帽的小孔刺穿弹性密封塞进入笔杆内腔；同时，笔杆带动套管向下移动，弹簧被压缩；此时针头处单向阀打开而套管处单向阀关闭，套管中的墨水便被压注入钢笔笔杆内腔中；待到钢笔拔出后，弹簧推动套管向上一端，套管内形成负压，针头处单向阀关闭而套管处单向阀打开。上述现有技术虽然可实现自动向笔内注入墨水，但由于其每次对钢笔注入墨水时需要根据套管的位移来控制墨水的注入量，若位移过度则会导致墨水注入过量而使得钢笔产生墨水泄漏，因此操作不够方便；同时，其墨水贮瓶设置在注射装置的一侧且其高度较高，若墨水贮瓶中墨水水位过高，会因液压差而导致墨水直接从注射针头溢出。

实用新型内容

针对现有技术中所存在的不足，本实用新型提供了一种自动加墨的收纳笔盒，其解决了现有技术中所存在的墨水注入量难以控制以及墨水容易因液压差而溢出的问题。

为实现上述目的，本实用新型采用了如下的技术方案：

一种自动加墨的收纳笔盒，其包括：

中空的盒体，其内部具有通过隔板隔开的柱形内腔和位于柱形内腔下方的安装腔，所述柱形内腔为竖直设置或倾斜设置且其上端为开口，所述隔板上设有安装孔以实现柱形内腔与安装腔相通，所述安装孔内安装有允许介质从安装腔单向流入柱形内腔的单向阀；

活塞组件，其可滑动地安装在柱形内腔中，其上端固定有注射针头，且所述活塞组件内设有连通其下端与注射针头的通道；

限位组件，其设置于所述活塞组件上和/或柱形内腔内，以用于对活塞组件的滑动行程进行限位；

复位件，其安装在盒体内以用于驱动所述活塞组件复位；

墨水盒，其可拆卸地安装在安装腔内并与单向阀下端相通。

此外，本实用新型还提供了与上述一种自动加墨的收纳笔盒配套使用的白板笔，其包含笔身和位于笔身内部的棉芯，且所述笔身为透明材质制成，所述笔身的尾端开口并设置有橡皮塞。

本实用新型的原理为：以白板笔为例，所述笔盒可作为平时放置白板笔的笔筒，且所述白板笔应设置为后端开口并安装橡皮塞进行封口，且笔身可设置为透明材质；当书写一段时间后，使用者可通过透明笔身观察笔内的棉芯浸湿程度而评估墨水余量，如需要补充墨水，则将白板笔插入柱形内腔后再将其用力向下按压，使得注射针头穿过橡皮塞并伸入笔身内部，且活塞组件被向下压，即可将位于柱形内腔底部的墨水注入至白板笔内并被笔身内的棉芯吸收；当墨水注入完毕后，使用者松开白板笔，此时复位件驱动活塞组件向上复位，则可通过负压将墨水盒中的墨水再次吸入至柱形内腔中以供下次注入墨水使用。

相比于现有技术，本实用新型具有如下有益效果：由于笔盒内设置限位组件且白板笔内墨水余量为可见，因此可实现每次定量补充墨水，进而有效避免发生墨水泄漏的问题；由于将墨水盒设置在柱形内腔的下方，则墨水盒内的液位始终低于柱形内腔中的液位，不会发生墨水从针头出溢出的情况。

附图说明

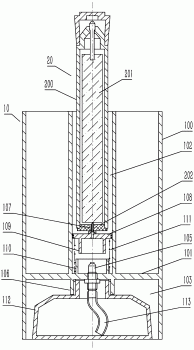

图1为本实用新型的结构示意图。

图2为本实用新型的结构爆炸图。

具体实施方式

下面结合附图及实施例对本实用新型中的技术方案进一步说明。

如图1和图2所示，本实用新型提出了一种自动加墨的收纳笔盒10，其包括中空的盒体100、活塞组件108、限位组件、复位件和墨水盒112，其中：

所述盒体100的内部具有通过隔板101隔开的柱形内腔102和位于柱形内腔102下方的安装腔103，所述柱形内腔102为竖直设置或倾斜设置且其上端为开口，所述隔板101上设有安装孔104以实现柱形内腔102与安装腔103相通，所述安装孔104内安装有允许介质从安装腔103单向流入柱形内腔102的单向阀105；具体地，所述安装孔104可采用螺孔，使得单向阀105可通过螺纹连接方式安装在安装孔104中，以方便更换或拆卸单向阀105，且还可保证其连接的密封性；优选地，所述盒体100为塑胶或金属制成且上端开口的长方体结构，且其横断面为正方形，使得所述笔盒10整体较为美观，所述柱形内腔102为竖直设置在盒体100中心的圆柱形内腔102，所述柱形内腔102外围的剩余空间可供放置无需注入墨水的白板笔20或其他文具，且所述柱形内腔102在加工时应保证其光滑度；再优选地，所述安装腔103的上端固定有环形连接套106且所述连接套106的内壁或外壁设置有螺纹；

所述活塞组件108可滑动地安装在柱形内腔102中，其上端固定有注射针头107，且所述活塞组件108内设有连通其下端与注射针头107的通道；所述活塞组件108可采用现有技术中的各种活塞，活塞外部开设限位槽并在限位槽中安装活塞密封环，所述通道位于活塞中心，活塞的上端一体地设有连接头以供安装注射针头107；

所述限位组件设置于所述活塞组件108上和/或柱形内腔102内，以用于对活塞组件108的滑动行程进行限位，如此则可通过滑动行程实现对每次补充的墨水量进行定量控制；所述限位组件包含固定在活塞组件108下端的第一限位件109以及固定在中空内腔底部的第二限位件110，所述第一限位件109和第二限位件110均为环形且所述第一限位件109的外径小于第二限位件110的内径；优选地，所述第一限位件109和第二限位件110为环形的限位套，当第一限位件109下端接触到隔板101或者第二限位件110上端接触到活塞组件108时，活塞组件108就会停止推动，则即可实现定量控制通过注射针头107输出的墨水量；

所述复位件安装在盒体100内以用于驱动所述活塞组件108复位；优选地，所述复位件为安装在柱形内腔102内并位于活塞组件108下方的压缩弹簧111，且压缩弹簧111的内径略大于第二限位件110的外径且其下端套在第二限位件110的外部，其上端则套在第一限位件109的外部；

所述墨水盒112可拆卸地安装在安装腔103内并与单向阀105下端相通；优选地，所述墨水盒112与连接套106螺纹连接；如图1和图2所示，在实际使用中，可根据单向阀105下端与墨水盒112底部的距离而在单向阀105下端连接胶管113，以供更好地吸走墨水盒112中的墨水。

如图1和图2所示，实用新型还提供了与所述一种自动加墨的收纳笔盒10配套使用的白板笔20，其包含笔身200和位于笔身200内部的棉芯201，所述笔身200为透明材质制成且其外径应设计为不大于柱形内腔102的内径，所述笔身200的尾端开口并设置有橡皮塞202，所述橡皮塞202可通过胶粘或其他方式固定住，以避免在拔出笔身200时橡皮塞202脱落。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
