专利摘要

本实用新型公开了一种用于酒店管理的房卡收纳架，第一安装盒顶面开设有标签槽，第一安装盒与第二安装盒之间均匀设置有收纳组件，第一活动板顶端铰接有第二活动板，房卡槽底端铰接有挡片，第一安装盒和第二安装盒两侧均设置有连接组件，连接凸条一侧设置有连接板，第一安装盒和第二安装盒底端处均设置有定位组件，连接杆一端焊接弹簧，限位杆一端通过螺钉连接有限位板，本实用新型可通过改变第一安装盒和第二安装盒之间的距离，折叠收纳组件，减小占用的空间，将连接凸条卡入连接槽内，将多个收纳架相互连接，在相应的标签槽内贴上标签进行区分，便于进行管理，在不使用时，将限位杆卡入限位槽内，房卡被完全包裹，安全性更好。

权利要求

1.一种用于酒店管理的房卡收纳架，包括第一安装盒(1)，其特征在于：所述第一安装盒(1)顶面开设有标签槽(2)，所述第一安装盒(1)一侧设置有第二安装盒(3)；

所述第一安装盒(1)与第二安装盒(3)之间均匀设置有收纳组件(4)，所述收纳组件(4)包括第一活动板(401)、第二活动板(402)、弹簧片(403)、房卡槽(404)、挡片(405)和连接线(406)；

所述第一活动板(401)一端铰接于第一安装盒(1)内部，所述第一活动板(401)顶端铰接有第二活动板(402)，所述第一活动板(401)和第二活动板(402)之间的顶端连接处粘接有弹簧片(403)，所述第二活动板(402)一侧中部开设有房卡槽(404)，所述房卡槽(404)底端铰接有挡片(405)，所述挡片(405)顶端两侧分别通过连接线(406)与侧中部相连。

2.根据权利要求1所述的一种用于酒店管理的房卡收纳架，其特征在于，所述第一活动板(401)和第二活动板(402)靠近弹簧片(403)处开设有弹簧片槽。

3.根据权利要求1所述的一种用于酒店管理的房卡收纳架，其特征在于，所述房卡槽(404)宽度与挡片(405)长度相同。

4.根据权利要求1所述的一种用于酒店管理的房卡收纳架，其特征在于，所述挡片(405)靠近房卡槽(404)一侧粘接有防滑薄片。

5.根据权利要求1所述的一种用于酒店管理的房卡收纳架，其特征在于，所述第一安装盒(1)和第二安装盒(3)两侧均设置有连接组件(5)，所述连接组件(5)包括连接凸条(501)、连接板(502)和连接槽(503)；

四个所述连接凸条(501)分别设置于第一安装盒(1)和第二安装盒(3)的两侧，所述连接凸条(501)一侧设置有连接板(502)，所述连接板(502)靠近连接凸条(501)处开设有连接槽(503)。

6.根据权利要求1所述的一种用于酒店管理的房卡收纳架，其特征在于，所述第一安装盒(1)和第二安装盒(3)底端处均设置有定位组件(6)，所述定位组件(6)包括连接杆(601)、弹簧(602)、限位杆(603)、限位板(604)和限位槽(605)；

所述连接杆(601)铰接于第一安装盒(1)底端，所述连接杆(601)一端焊接有弹簧(602)，所述弹簧(602)一端焊接有限位杆(603)，所述限位杆(603)一端通过螺钉连接有限位板(604)，所述第二安装盒(3)底端靠近限位杆(603)处开设有限位槽(605)。

7.根据权利要求6所述的一种用于酒店管理的房卡收纳架，其特征在于，所述限位杆(603)宽度与限位槽(605)宽度相同。

说明书

技术领域

本实用新型涉及收纳架技术领域，具体为一种用于酒店管理的房卡收纳架。

背景技术

随着信息化与旅游业的发展，酒店入住率明显上升，多数酒店为了方便进行管理，提高工作效率，大多已经放弃机械钥匙，使用更加方便的房卡进行开门。

但是目前市场上的房卡收纳架多为盒状物体，随着房间的增多，房卡收纳架体积增大和数量也随之增多，占用空间较多，管理房卡不方便，且房卡放于收纳架上时，一部分裸露在外，容易受到损伤。

实用新型内容

本实用新型提供一种用于酒店管理的房卡收纳架，可以有效解决上述背景技术中提出的房卡收纳架多为盒状物体，随着房间的增多，房卡收纳架体积增大和数量也随之增多，占用空间较多，管理房卡不方便，且房卡放于收纳架上时，一部分裸露在外，容易受到损伤的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于酒店管理的房卡收纳架，包括第一安装盒，所述第一安装盒顶面开设有标签槽，所述第一安装盒一侧设置有第二安装盒；

所述第一安装盒与第二安装盒之间均匀设置有收纳组件，所述收纳组件包括第一活动板、第二活动板、弹簧片、房卡槽、挡片和连接线；

所述第一活动板一端铰接于第一安装盒内部，所述第一活动板顶端铰接有第二活动板，所述第一活动板和第二活动板之间的顶端连接处粘接有弹簧片，所述第二活动板一侧中部开设有房卡槽，所述房卡槽底端铰接有挡片，所述挡片顶端两侧分别通过连接线与侧中部相连。

优选的，所述第一活动板和第二活动板靠近弹簧片处开设有弹簧片槽。

优选的，所述房卡槽宽度与挡片长度相同。

优选的，所述挡片靠近房卡槽一侧粘接有防滑薄片。

优选的，所述第一安装盒和第二安装盒两侧均设置有连接组件，所述连接组件包括连接凸条、连接板和连接槽；

四个所述连接凸条分别设置于第一安装盒和第二安装盒的两侧，所述连接凸条一侧设置有连接板，所述连接板靠近连接凸条处开设有连接槽。

优选的，所述第一安装盒和第二安装盒底端处均设置有定位组件，所述定位组件包括连接杆、弹簧、限位杆、限位板和限位槽；

所述连接杆铰接于第一安装盒底端，所述连接杆一端焊接有弹簧，所述弹簧一端焊接有限位杆，所述限位杆一端通过螺钉连接有限位板，所述第二安装盒底端靠近限位杆处开设有限位槽。

优选的，所述限位杆宽度与限位槽宽度相同。

与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：

1.设置有收纳组件，房卡放于第二活动板的房卡槽内，且可通过改变第一安装盒和第二安装盒之间的距离，折叠收纳组件，按照需要改变其大小，减小占用的空间，使用更加便利。

2.设置有连接组件，可通过将连接凸条卡入连接槽内，将多个收纳架相互连接，并在相应的标签槽内贴上标签进行区分，对房卡按照楼层或以其他方式进行分类，便于进行管理。

3.设置有定位组件，在不使用时，第一安装盒靠近第二安装盒，转动连接杆，将限位杆卡入限位槽内，房卡被完全包裹，防止其受损，安全性更好。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

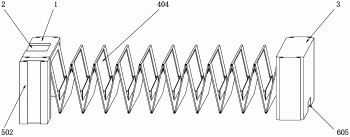

图1是本实用新型的结构示意图；

图2是本实用新型收纳组件的结构示意图；

图3是本实用新型连接组件的结构示意图；

图4是本实用新型定位组件的结构示意图；

图中标号：1、第一安装盒；2、标签槽；3、第二安装盒；

4、收纳组件；401、第一活动板；402、第二活动板；403、弹簧片；404、房卡槽；405、挡片；406、连接线；

5、连接组件；501、连接凸条；502、连接板；503、连接槽；

6、定位组件；601、连接杆；602、弹簧；603、限位杆；604、限位板；605、限位槽。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-4所示，本实用新型提供一种技术方案，一种用于酒店管理的房卡收纳架，包括第一安装盒1，第一安装盒1顶面开设有标签槽2，第一安装盒1一侧设置有第二安装盒3。

第一安装盒1与第二安装盒3之间均匀设置有收纳组件4，收纳组件4包括第一活动板401、第二活动板402、弹簧片403、房卡槽404、挡片405和连接线406；

第一活动板401一端铰接于第一安装盒1内部，第一活动板401顶端铰接有第二活动板402，第一活动板401和第二活动板402之间的顶端连接处粘接有弹簧片403，为了便于第一活动板401和第二活动板402折叠时将弹簧片403嵌入至弹簧片槽内，防止第一活动板401和第二活动板402折叠后过厚，第一活动板401和第二活动板402靠近弹簧片403处开设有弹簧片槽，第二活动板402 一侧中部开设有房卡槽404，房卡槽404底端铰接有挡片405，为了便于将房卡放入房卡槽404内后，挡片405防止其晃动，挡片405靠近房卡槽404一侧粘接有防滑薄片，为了便于将挡片405卡入至房卡槽404内，房卡槽404宽度与挡片405长度相同，挡片405顶端两侧分别通过连接线406与侧中部相连。

第一安装盒1和第二安装盒3两侧均设置有连接组件5，连接组件5包括连接凸条501、连接板502和连接槽503，四个连接凸条501分别设置于第一安装盒1和第二安装盒3的两侧，连接凸条501一侧设置有连接板502，连接板502 靠近连接凸条501处开设有连接槽503。

第一安装盒1和第二安装盒3底端处均设置有定位组件6，定位组件6包括连接杆601、弹簧602、限位杆603、限位板604和限位槽605；

连接杆601铰接于第一安装盒1底端，连接杆601一端焊接有弹簧602，弹簧602一端焊接有限位杆603，限位杆603一端通过螺钉连接有限位板604，第二安装盒3底端靠近限位杆603处开设有限位槽605，为了便于将限位杆603卡入限位槽605内，限位杆603宽度与限位槽605宽度相同。

本实用新型的工作原理及使用流程：本实用新型为一种用于酒店管理的房卡收纳架，拉动第一安装盒1和第二安装盒3，扩大第一安装盒1和第二安装盒 3之间的距离，弹簧片403推动第一活动板401和第二活动板402，增大角度，将房卡放于第二活动板402的房卡槽404内，因挡片405和连接线406的阻挡，房卡不会掉落，可通过减小第一安装盒1和第二安装盒3之间的距离，第一活动板401和第二活动板402相互靠近，弹簧片403折叠，折叠收纳组件4，按照需要改变其大小，减小占用的空间，使用更加便利；

将连接凸条501卡入连接槽503内，通过连接板502将多个收纳架相连，扩大其空间，并在相应的标签槽2内贴上标签进行区分，对房卡按照楼层或以其他方式进行分类，便于进行管理；

在不使用收纳架时，第一安装盒1靠近第二安装盒3，转动连接杆601，将限位杆603卡入限位槽605内，此时弹簧602拉动限位杆603，使限位板604挤压第二活动板402，使第一安装盒1和第二安装盒3位置相对固定，不会晃动，房卡被完全包裹，防止其受损，安全性更好。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
