专利摘要

本实用新型公开了一种具有新型喇叭出声孔的智能可穿戴设备，包括设备主体和充电座，所述充电座的前后两端分别设有卡扣，所述卡扣内侧设有多个凸起；所述设备主体的前后两端分别连接表耳，所述表耳与表带连接；所述表耳包括左右两个对称的表耳柱，所述左右两个表耳柱之间且位于设备主体上设有多个凹槽，所述凹槽的位置及形状与卡扣内侧凸起的位置及形状对应；所述凹槽为通孔，作为喇叭出声孔。本实用新型的喇叭出声孔与充电座卡扣共用，具有隐藏性，保证了智能可穿戴产品外观效果的完整性，节约了设计空间，节约成本。

权利要求

1.一种具有新型喇叭出声孔的智能可穿戴设备，其特征在于，包括设备主体和充电座，所述充电座的前后两端分别设有卡扣，所述卡扣内侧设有多个凸起；所述设备主体的前后两端分别连接表耳，所述表耳与表带连接；所述表耳包括左右两个对称的表耳柱，所述左右两个表耳柱之间且位于设备主体上设有多个凹槽，所述凹槽的位置及形状与卡扣内侧凸起的位置及形状对应；所述凹槽为通孔，作为喇叭出声孔。

2.根据权利要求1所述的一种具有新型喇叭出声孔的智能可穿戴设备，其特征在于，所述设备主体的下表面设有充电孔；所述充电座的上表面设有充电端子，所述充电孔与所述充电端子的位置对应。

3.根据权利要求1所述的一种具有新型喇叭出声孔的智能可穿戴设备，其特征在于，所述凸起是圆柱状或条形柱状。

4.根据权利要求1所述的一种具有新型喇叭出声孔的智能可穿戴设备，其特征在于，所述设备主体内部设有支架、电路板、喇叭及声道，所述支架位于设备主体内部的底面上，用于支撑电路板及喇叭；所述电路板固定在支架上，位于设备主体内部的顶端；所述喇叭位于电路板下方靠近表耳一侧，并固定在支架上，所述喇叭下方连接声道，所述声道朝向喇叭出声孔，声音通过声道，从喇叭出声孔传出。

5.根据权利要求4所述的一种具有新型喇叭出声孔的智能可穿戴设备，其特征在于，所述设备主体的底面上设置心率计，所述心率计与设备主体内部的电路板连接。

说明书

技术领域

本实用新型属于智能可穿戴设备领域，具体涉及一种具有喇叭出声孔的智能可穿戴设备。

背景技术

智能可穿戴设备是应用穿戴式技术对日常穿戴进行智能化设计、开发出可以穿戴的设备的总称，如眼镜、手套、手表、服饰及鞋等。

广义穿戴式智能设备包括功能全、尺寸大、可不依赖智能手机实现完整或者部分功能，例如：智能手表或智能眼镜等，以及只专注于某一类应用功能，需要和其它设备如智能手机配合使用，如各类进行体征监测的智能手环、智能首饰等。

现有市面上的智能可穿戴设备，如智能手表喇叭出声孔大都设计在背面或顶部，并且做出网状结构。另外与充电座卡扣配合的孔要单独设计在智能手表的侧面。此种设计方案有如下缺陷：1）喇叭孔和卡扣孔直接暴露在产品表面影响美观；2）喇叭出声孔和卡扣孔做成两种结构，两种结构单独设计浪费产品的设计空间；3）网状喇叭孔制造成本高，要对塑胶件进行二次加工才能达到这种效果；4）智能手表佩戴在手上，设计在背面的喇叭孔会影响声学效果。

发明内容

本实用新型为克服现有技术设计方案的缺陷，提出了一种具有新型喇叭出声孔的智能可穿戴设备。

一种具有新型喇叭出声孔的智能可穿戴设备，包括设备主体和充电座，所述充电座的前后两端分别设有卡扣，所述卡扣内侧设有多个凸起；所述设备主体的前后两端分别连接表耳，所述表耳与表带连接；所述表耳包括左右两个对称的表耳柱，所述左右两个表耳柱之间且位于设备主体上设有多个凹槽，所述凹槽的位置及形状与卡扣内侧凸起的位置及形状对应；所述凹槽为通孔，作为喇叭出声孔。

进一步的，所述设备主体的下表面设有充电孔；所述充电座的上表面设有充电端子，所述充电孔与所述充电端子的位置对应。

为了同时满足增大喇叭出声孔的面积，以及保证卡扣与喇叭出声孔连接的牢固性，所述凸起是圆柱状或条形柱状。

为了配合设备主体外部喇叭出声口位置及结构的变化，所述设备主体内部设有支架、电路板、喇叭及声道，所述支架位于设备主体内部的底面上，用于支撑电路板及喇叭；所述电路板固定在支架上，位于设备主体内部的顶端；所述喇叭位于电路板下方靠近表耳一侧，并固定在支架上，所述喇叭下方连接声道，所述声道朝向喇叭出声孔，声音通过声道，从喇叭出声孔传出。

为了实现智能穿戴设备的多功能性，在所述设备主体的底面上设置心率计，所述心率计与设备主体内部的电路板连接。

与现有技术相比，本实用新型的优点和积极效果是：本实用新型将喇叭出声孔设计在智能手表表耳的侧面，保证了智能手表产品外观效果的完整性；当佩戴智能手表时，手腕不会阻挡出声孔，保证了声学效果；当充电时，充电座的卡扣与喇叭出声孔配合，起紧固作用，相当于卡扣与喇叭孔共用，节约设计空间，不需要二次加工，节约成本。

附图说明

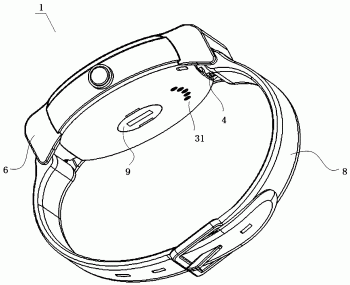

图1. 本实施例中设备主体的外部结构示意图；

图2. 本实施例中设备主体的内部结构示意图；

图3. 本实施例中充电座的结构示意图；

图4. 本实施例中卡扣内侧设置条形柱状凸起的结构示意图；

图5. 与图4中凸起对应的喇叭出声孔的结构示意图；

图中标注：1. 设备主体、2. 充电座、4. 喇叭出声孔、5. 卡扣、6. 表耳柱、8. 表带、9. 心率计、11. 支架、12. 电路板、13. 喇叭、14. 声道、31. 充电孔、32. 充电端子。

具体实施方式

下面结合具体实施方式对本实用新型的技术方案作进一步详细的说明。

一种具有新型喇叭出声孔的智能可穿戴设备，包括设备主体1和充电座2，如图1所示，所述设备主体1的前后两端分别连接表耳，所述表耳与表带8连接；所述表耳包括左右两个对称的表耳柱6，所述左右两个表耳柱之间且位于设备主体上设有多个凹槽，所述凹槽为通孔，作为喇叭出声孔4。如图3所示，所述充电座2的前后两端分别设有卡扣5，所述卡扣内侧设有多个凸起，所述凹槽的位置及形状与卡扣内侧凸起的位置及形状相对应。

本实施例将喇叭出声孔设计在智能穿戴设备表耳的内侧，通过设备的侧面发声，手腕不会阻挡出声孔，保证了声学效果。另外本实施例的喇叭出声孔与充电座卡扣共用，具有隐藏性，保证了智能可穿戴产品外观效果的完整性，节约了设计空间，采用本实施例的结构设计，不需要二次加工，有利于节约成本。

所述凸起是圆柱状或条形柱状，这样的结构可以在增大喇叭出声孔面积的基础上，保证了卡扣与喇叭出声孔能够牢固的连接；如图4和图5所示分别为条形柱状的凸起和喇叭出声孔。

为了配合设备主体外部喇叭出声口位置及结构的变化，设备主体内部结构需要进行相应的结构设计。如图2所示，所述设备主体内部设有支架11、电路板12、喇叭13及声道14，所述支架11位于设备主体内部的底面上，用于支撑电路板及喇叭；所述电路板12固定在支架11上，位于设备主体内部的顶端；所述喇叭13位于电路板12下方靠近表耳一侧，并固定在支架上，所述喇叭13下方连接声道14，所述声道14朝向喇叭出声孔4，所述喇叭出声孔4为通孔，声音通过声道，从喇叭出声孔4传出。

所述设备主体1的下表面设有充电孔31；所述充电座2的上表面设有充电端子32，充电孔31与充电端子32的位置对应。充电时，通过卡扣将设备主体1和充电座扣合，卡扣内侧凸起伸入到凹槽中，即伸入到喇叭出声口内，起到紧固的作用，此时充电孔31与充电端子32配合连接进行充电过程。

为了实现智能穿戴设备的多功能性，在所述设备主体1的底面上设置心率计9，所述心率计9与设备主体内部的电路板12连接，并将数据传输至智能穿戴设备的显示屏上。

以上实施例仅是本实用新型若干种优选实施方式中的一种，应当指出，本实用新型不限于上述实施例；对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
