IPC分类号 : F26B9/02,F26B25/00,F26B21/00,F26B21/10,F23B40/00,F23K3/14,F23L5/00,A23L3/40
专利摘要
本实用新型公开了烘干技术领域内的一种干燥辅助加热装置,包括具有加热腔的加热箱体,加热箱体内固定连接有燃烧炉,燃烧炉上连接有进料管,进料管从燃烧炉往加热箱体外所在方向向上倾斜伸出,伸出加热箱体外的进料管上固定连接有连接支架,加热箱体外侧固定连接有固定支架,固定支架和连接支架之间固定连接有送料管道,送料管道远离连接支架一端的上方固定连接有进料斗,送料管道内设有可转动的传动轴,传动轴的外侧设有螺旋叶片,前后方向上,加热箱体的外侧固定连接有至少一个进气扇,燃烧炉的下侧固定连接有进气箱,进气箱上开有进气口,进气口与燃烧炉的腔体连通;本实用新型可辅助给干燥房加温。
权利要求
1.一种干燥辅助加热装置,其特征在于:包括具有加热腔的加热箱体,所述加热箱体内固定连接有燃烧炉,所述燃烧炉上连接有进料管,所述进料管从燃烧炉往加热箱体外所在方向向上倾斜伸出,伸出加热箱体外的进料管上固定连接有连接支架,所述加热箱体外侧固定连接有固定支架,所述固定支架和连接支架之间固定连接有送料管道,所述送料管道远离连接支架一端的上方固定连接有进料斗,所述送料管道内设有可转动的传动轴,所述传动轴的外侧设有螺旋叶片,前后方向上,加热箱体的外侧固定连接有至少一个进气扇,燃烧炉的下侧固定连接有进气箱,进气箱上开有进气口,进气口与燃烧炉的腔体连通。
2.根据权利要求1所述的一种干燥辅助加热装置,其特征在于:所述加热箱体内固定连接有烟道一和烟道二,所述烟道一和烟道二同排设置且固定连接在一起,所述烟道一上排布有至少一组散热组件一和散热组件二,所述散热组件一包括由至少一个在前后方向同排设置的散热管一,所述散热组件二包括至少一个在前后方向上同排设置的散热管二,所述烟道二上排布有至少一组散热组件三,所述散热组件三包括至少一个在前后方向上同排设置的散热管三,所述散热管一的上侧固定连接有烟道三,所述燃烧炉的上部设有出烟管,所述出烟管与烟道三连接,散热管二的上侧固定连接有烟道四,所述散热管三朝上的一侧与烟道四连接,所述烟道三和烟道四同排设置且固定连接在一起,烟道一经散热管一与烟道三的内腔连通,烟道一经散热管二与烟道四连通,所述烟道四经散热管三与烟道二连通。
3.根据权利要求2所述的一种干燥辅助加热装置,其特征在于:所述烟道四外侧固定连接有出风烟道,所述加热箱体外侧固定连接有支撑支架,所述支撑支架上固定连接有风机,所述风机的进风口处连接有进风管,所述进风管与出风烟道连接,风机的出风口处连接有向上伸出的烟囱。
说明书
技术领域
本实用新型属于烘干设备技术领域,特别涉及一种干燥辅助加热装置。
背景技术
太阳能是一种取之不尽, 用之不竭的绿色可再生能源,对当前世界而言, 太阳能的开发利用具有深远的现实意义。它不仅能解决能源质量低劣、化石能源短缺的问题,还可以降低化石燃料燃烧产生的有害物质对环境的负面影响。
现有的食品烘干技术中,经常利用太阳能对干燥房内的空气加温,实现食品的干燥,太阳光较弱,干燥房内的气温不够,没有太阳时,无法给干燥房加温,干燥房无法正常工作。
实用新型内容
本实用新型的目的在于,为了克服现有技术中的缺陷,提供一种干燥辅助加热装置,解决现有技术中无法给干燥房加温的技术问题,本实用新型可给干燥房辅助加温,提高干燥工作的可靠性。
本实用新型的目的是这样实现的:一种干燥辅助加热装置,包括具有加热腔的加热箱体,所述加热箱体内固定连接有燃烧炉,所述燃烧炉上连接有进料管,所述进料管从燃烧炉往加热箱体外所在方向向上倾斜伸出,伸出加热箱体外的进料管上固定连接有连接支架,所述加热箱体外侧固定连接有固定支架,所述固定支架和连接支架之间固定连接有送料管道,所述送料管道远离连接支架一端的上方固定连接有进料斗,所述送料管道内设有可转动的传动轴,所述传动轴的外侧设有螺旋叶片,前后方向上,加热箱体的外侧固定连接有至少一个进气扇,燃烧炉的下侧固定连接有进气箱,进气箱上开有进气口,进气口与燃烧炉的腔体连通。
本实用新型中,进料斗上连接有可开合的进料盖,固定支架上固定连接有进料电机,进料电机上连接有可转动的进料轴,进料轴与传动轴固定连接,进气箱伸出干燥箱体外,进气口在加热箱体外,在加热箱体内安装温度传感器,加热箱体在左右方向上的一侧设有干燥房;需要往燃烧炉内输入生物质颗粒燃料时,打开进料盖,往进料斗内灌入适量的生物质颗粒燃料,控制进料电机动作,进料轴转动,进料轴的转动带动传动轴的转动,传动轴带动螺旋叶片的转动,颗粒燃料进入进料管道内,螺旋叶片将颗粒燃料输送进进料管,颗粒燃料沿着进料管滑进燃烧炉内,空气经进气口进入燃烧炉内助燃,加热箱体内的温度达到设定值时,停止往燃烧炉内输送颗粒燃料;加热箱体内的温度超过设定值时,停止往燃烧炉内输送颗粒燃料,进气扇打开,往燃烧腔内送入冷空气,加热箱体内的温度低于设定值时,继续输送生物质颗粒燃料,往进气箱内送入空气,加热腔内产生高温热气进入干燥房内,给干燥房辅助加温;本实用新型可自动往燃烧炉内输送生物质颗粒燃料,加热腔内产生高温热气,给干燥房辅助加温;可应用于食用菌、胡萝卜等果蔬脱水干燥的工作中。
为了进一步实现高热量烟气的排出,所述加热箱体内固定连接有烟道一和烟道二,所述烟道一和烟道二同排设置且固定连接在一起,所述烟道一上排布有至少一组散热组件一和散热组件二,所述散热组件一包括由至少一个在前后方向同排设置的散热管一,所述散热组件二包括至少一个在前后方向上同排设置的散热管二,所述烟道二上排布有至少一组散热组件三,所述散热组件三包括至少一个在前后方向上同排设置的散热管三,所述散热管一的上侧固定连接有烟道三,所述燃烧炉的上部设有出烟管,所述出烟管与烟道三连接,散热管二的上侧固定连接有烟道四,所述散热管三朝上的一侧与烟道四连接,所述烟道三和烟道四同排设置且固定连接在一起,烟道一经散热管一与烟道三的内腔连通,烟道一经散热管二与烟道四连通,所述烟道四经散热管三与烟道二连通,散热管一、散热管二和散热管三的外侧排布有若干散热片;此设计中,燃烧炉内的生物质燃料燃烧时会产生大量高热量的烟气,烟气经过出烟管进入烟道三内,烟道三内的烟气经散热管一进入烟道一内,再经散热管二进入烟道四内,烟道四内的烟气经散热管三进入烟道二内,烟道二的烟气向外排出,高热量烟气经过各个烟道和散热管多回路散热,提高散热效率,经烟道二排出的烟气热量小。
为了进一步加快高热量烟气的排出,所述烟道四外侧固定连接有出风烟道,所述加热箱体外侧固定连接有支撑支架,所述支撑支架上固定连接有风机,所述风机的进风口处连接有进风管,所述进风管与出风烟道连接,风机的出风口处连接有向上伸出的烟囱;此设计中,风机工作时,风机将烟气抽出经烟囱排出,同时,会有大量的空气经进气口进入进气箱内,给生物质颗粒燃料助燃。
附图说明

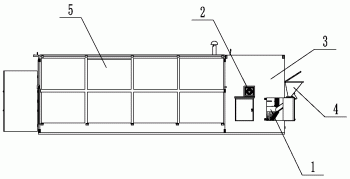

图1为本实用新型的主视图。
图2为本实用新型的俯视图。
图3为图2中的A-A向视图。
图4为本实用新型的立体结构图一。
图5为图4中B处的局部放大图。
图6为本实用新型的立体结构图二。
图7为图6中C处的局部放大图。
图8为本实用新型的立体结构图三。
图9为图8中D处的局部放大图。
图10为本实用新型中排烟结构的立体图。
其中,1燃烧炉,2进气扇,3加热箱体,4进料斗,5干燥房,6散热组件二,601散热管二,7烟道一,8烟道二,9散热组件三,901散热管三,10烟道四,11烟道三,12出烟管,13散热组件一,1301散热管一,1302散热片,14风机,15进风管,16出风烟道,17烟囱,18进气口,19传动轴,20螺旋叶片,21进料电机,22进料轴,23进气箱,24连接支架,25进料管,26送料管道,27固定支架,28支撑支架。
具体实施方式
如图1~10所示的一种干燥房5用辅助加温装置,包括具有加热腔的加热箱体3,加热箱体3内固定连接有燃烧炉1,燃烧炉1上连接有进料管25,进料管25从燃烧炉1往加热箱体3外所在方向向上倾斜伸出,伸出加热箱体3外的进料管25上固定连接有连接支架24,加热箱体3外侧固定连接有固定支架27,固定支架27和连接支架24之间固定连接有送料管道26,送料管道26远离连接支架24一端的上方固定连接有进料斗4,送料管道26内设有可转动的传动轴19,传动轴19的外侧设有螺旋叶片20,前后方向上,加热箱体3的外侧固定连接有至少一个进气扇2,燃烧炉1的下侧固定连接有进气箱23,进气箱23上开有进气口18,进气口18与燃烧炉1的腔体连通。
为了进一步实现高热量烟气的排出,加热箱体3内固定连接有烟道一7和烟道二8,烟道一7和烟道二8同排设置且固定连接在一起,烟道一7上排布有至少一组散热组件一13和散热组件二6,散热组件一13包括由至少一个在前后方向同排设置的散热管一1301,散热组件二6包括至少一个在前后方向上同排设置的散热管二601,烟道二8上排布有至少一组散热组件三9,散热组件三9包括至少一个在前后方向上同排设置的散热管三901,散热管一1301的上侧固定连接有烟道三11,燃烧炉1的上部设有出烟管12,出烟管12与烟道三11连接,散热管二601的上侧固定连接有烟道四10,散热管三901朝上的一侧与烟道四10连接,烟道三11和烟道四10同排设置且固定连接在一起,烟道一7经散热管一1301与烟道三11的内腔连通,烟道一7经散热管二601与烟道四10连通,烟道四10经散热管三901与烟道二8连通,散热管一1301、散热管二601和散热管三901的外侧排布有若干散热片1302。
为了进一步加快高热量烟气的排出,烟道四10外侧固定连接有出风烟道16,加热箱体3外侧固定连接有支撑支架28,支撑支架28上固定连接有风机14,风机14的进风口处连接有进风管15,进风管15与出风烟道16连接,风机14的出风口处连接有向上伸出的烟囱17。
本实用新型中,进料斗4上连接有可开合的进料盖,固定支架27上固定连接有进料电机21,进料电机21上连接有可转动的进料轴22,进料轴22与传动轴19固定连接,进气箱23伸出加热箱体3外,进气口18在加热箱体3外,在加热箱体3内安装温度传感器;需要往燃烧炉1内输入颗粒燃料时,打开进料盖,往进料斗4内灌入适量的生物质颗粒燃料,控制进料电机21动作,进料轴22转动,进料轴22的转动带动传动轴19的转动,传动轴19带动螺旋叶片20的转动,颗粒燃料进入进料管25道内,螺旋叶片20将颗粒燃料输送进进料管25,颗粒燃料沿着进料管25滑进燃烧炉1内,进热风扇打开,将燃烧腔内的热气吹入干燥箱体内,加热箱体3内的温度达到设定值时,停止往燃烧炉1内输送颗粒燃料;加热箱体3内的温度超过设定值时,停止往燃烧炉1内输送颗粒燃料,进气扇2打开,往燃烧腔内送入冷空气,加热箱体3内的温度低于设定值时,继续输送生物质颗粒燃料,往进气箱23内送入空气;干燥箱体内的湿度达到设定值时,打开排风扇,湿气排出干燥箱体外,否则排风扇不动作;空气经进气口18进入进气箱23内给燃料助燃,风机14打开,燃烧炉1内的生物质燃料燃烧时会产生的大量高热量烟气经过出烟管12进入烟道三11内,烟道三11内的烟气经散热管一1301进入烟道一7内,再经散热管二601进入烟道四10内,烟道四10内的烟气经散热管三901进入烟道二8内,烟道二8的烟气向外排出,高热量烟气经过各个烟道和散热管多回路散热,提高散热效率,经烟囱17排出的烟气热量小,同时,会有更多空气经进气口18进入进气箱23内给燃料助燃,燃烧炉1内燃烧生物质燃料给干燥箱体输送热气,加热腔内产生高温热气进入干燥房5内,给干燥房5辅助加温;本实用新型可自动往燃烧炉1内输送生物质颗粒燃料,加热腔内产生高温热气,给干燥房5辅助加温;可应用于食用菌、胡萝卜等果蔬脱水干燥的工作中。
本实用新型并不局限于上述实施例,在本实用新型公开的技术方案的基础上,本领域的技术人员根据所公开的技术内容,不需要创造性的劳动就可以对其中的一些技术特征作出一些替换和变形,这些替换和变形均在本实用新型的保护范围内。
