专利摘要
本实用新型涉及一种新型密封止推结构,包括涡轮转轴,设于涡轮转轴两端的叶轮以及涡轮转子,以及套设于涡轮转轴上的浮动轴承和密封套,密封套位于叶轮与浮动轴承之间,涡轮转轴包括与叶轮连接的小轴段、与涡轮转子连接的大轴段以及连接小轴段与大轴段的过渡连接段,过渡连接段的径向截面自小轴段向大轴段的方向逐渐变大,密封套至少部分套设于过渡连接段外部并与过渡连接段紧密贴合,密封套上远离过渡连接段的一端与叶轮的端面紧密贴合。通过将密封套设置成与该过渡连接段的适配结构并将密封套的一端与叶轮紧密贴合用于将密封套压紧在该过渡连接段上,实现对涡轮转轴的轴向与径向定位,使得过渡连接段不会因为涡轮转轴的转速变化而产生应力集中。
权利要求

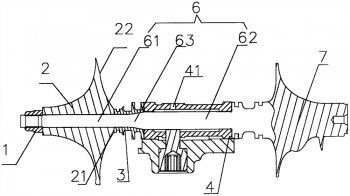

1.一种新型密封止推结构,其特征在于,包括:涡轮转轴(6),设于所述涡轮转轴(6)两端的叶轮(2)以及涡轮转子(7),以及套设于所述涡轮转轴(6)上的浮动轴承(4)和密封套(3),所述密封套(3)位于所述叶轮(2)与所述浮动轴承(4)之间,所述涡轮转轴(6)包括与所述叶轮(2)连接的小轴段(61)、与所述涡轮转子(7)连接的大轴段(62)以及连接所述小轴段(61)与所述大轴段(62)的过渡连接段(63),所述过渡连接段(63)的径向截面自小轴段(61)向大轴段(62)的方向逐渐变大,所述密封套(3)至少部分套设于所述过渡连接段(63)外部并与所述过渡连接段(63)紧密贴合,所述密封套(3)上远离所述过渡连接段(63)的一端与所述叶轮(2)的端面紧密贴合。
2.根据权利要求1所述的新型密封止推结构,其特征在于,所述密封套(3)远离所述过渡连接段(63)的一端套设于所述小轴段(61)的外部。
3.根据权利要求1所述的新型密封止推结构,其特征在于,所述小轴段(61)上连接有锁紧螺母(1),所述叶轮(2)的远离所述密封套(3)的一端与所述锁紧螺母(1)抵接。
4.根据权利要求1所述的新型密封止推结构,其特征在于,所述浮动轴承(4)套设于所述大轴段(62)的外部,所述浮动轴承(4)靠近所述过渡连接段(63)的一端与所述密封套(3)紧密贴合。
5.根据权利要求1所述的新型密封止推结构,其特征在于,所述大轴段(62)远离所述过渡连接段(63)的一端设有台阶面,所述台阶面与所述浮动轴承(4)上远离密封套(3)的一端紧密贴合。
6.一种涡轮增压器,包括叶轮端盖(8)和涡轮端盖(9)以及轴承体(5),所述轴承体(5)设于所述叶轮端盖(8)与所述涡轮端盖(9)之间,其特征在于,还包括权利要求1-5所述的新型密封止推结构,所述涡轮转轴(6)穿过所述轴承体(5),且所述小轴段(61)延伸至所述叶轮端盖(8)内,所述大轴段(62)延伸至所述涡轮端盖(9)内。
7.根据权利要求6所述的涡轮增压器,其特征在于,所述叶轮(2)上设有与所述密封套(3)紧密贴合的第一端面(21)以及与所述轴承体(5)上的阶梯面紧密贴合的第二端面(22)。
8.根据权利要求7所述的涡轮增压器,其特征在于,所述第二端面(22)的径向截面大于所述第一端面(21)的径向截面。
9.根据权利要求6所述的涡轮增压器,其特征在于,所述浮动轴承(4)上设有进油口(41),所述轴承体(5)上设有注油孔(51),所述进油口(41)与所述注油孔(51)连通。
10.根据权利要求6所述的涡轮增压器,其特征在于,所述涡轮端盖(9)通过一卡箍(11)与所述轴承体(5)的一端固定连接,所述叶轮端盖(8)通过一螺栓(10)与所述轴承体(5)的另一端固定连接。
