专利摘要

本实用新型公开了一种可视化汽车燃烧室积碳清洗机，包括壳体、第一清洗枪头、第二清洗枪头、控制面板和回收室，所述壳体底部的一侧设有回收室，且回收室一侧的壳体底部设有液压泵，液压泵的一端通过导管延伸至回收室的内部，并且回收室上方的壳体内壁上固定有接气槽，接气槽与回收室一侧的外壁上皆设有连通口，连通口的一端延伸至壳体的外部，所述接气槽上方的壳体顶部设有第一蓄液室，且第一蓄液室底端的中心位置处设有第一电磁阀，并且第一蓄液室一侧的壳体顶部设有第二蓄液室。本实用新型不仅提高了清洗机使用时的清洗效果，避免了清洗机使用时第二蓄液室与第一蓄液室内部的液体出现凝结的现象，而且提高了清洗机使用时的便捷性。

权利要求

1.一种可视化汽车燃烧室积碳清洗机，包括壳体(1)、第一清洗枪头(2)、第二清洗枪头(3)、控制面板(8)和回收室(17)，其特征在于：所述壳体(1)底部的一侧设有回收室(17)，且回收室(17)一侧的壳体(1)底部设有液压泵(18)，液压泵(18)的一端通过导管延伸至回收室(17)的内部，并且回收室(17)上方的壳体(1)内壁上固定有接气槽(16)，接气槽(16)与回收室(17)一侧的外壁上皆设有连通口(15)，连通口(15)的一端延伸至壳体(1)的外部，所述接气槽(16)上方的壳体(1)顶部设有第一蓄液室(14)，且第一蓄液室(14)底端的中心位置处设有第一电磁阀(13)，并且第一蓄液室(14)一侧的壳体(1)顶部设有第二蓄液室(5)，所述第二蓄液室(5)底端的中心位置处设有第二电磁阀(19)，且第二蓄液室(5)与第一蓄液室(14)顶部的中心位置处皆设有注液口(10)，注液口(10)的顶端延伸至壳体(1)的外部，所述壳体(1)远离连通口(15)一侧的外壁上设有内视结构(4)，且内视结构(4)的下方分别设有第一清洗枪头(2)以及第二清洗枪头(3)，第一清洗枪头(2)以及第二清洗枪头(3)的一端通过软管分别与第一电磁阀(13)以及第二电磁阀(19)的底端相连通，并且第一清洗枪头(2)的下方设有回收嘴(20)，回收嘴(20)的一端通过软管与液压泵(18)的一端相连通，所述壳体(1)顶端的中心位置处固定有配电箱(9)，且配电箱(9)表面的中心位置处设有控制面板(8)，并且控制面板(8)内部单片机的输出端分别与第一电磁阀(13)、液压泵(18)以及第二电磁阀(19)的输入端电性连接。

2.根据权利要求1所述的一种可视化汽车燃烧室积碳清洗机，其特征在于：所述壳体(1)顶部的中心位置处设有电机(11)，且电机(11)的输出端通过联轴器安装有转轴(7)。

3.根据权利要求1所述的一种可视化汽车燃烧室积碳清洗机，其特征在于：所述内视结构(4)的内部依次设有内窥镜(401)、缠绕座(402)以及连动线(403)，所述第二清洗枪头(3)上方的壳体(1)外壁上设有两组缠绕座(402)，且相邻缠绕座(402)之间的壳体(1)外壁上缠绕有连动线(403)。

4.根据权利要求3所述的一种可视化汽车燃烧室积碳清洗机，其特征在于：所述连动线(403)远离壳体(1)的一端安装有内窥镜(401)。

5.根据权利要求2所述的一种可视化汽车燃烧室积碳清洗机，其特征在于：所述转轴(7)的底端安装有连动杆(22)，且连动杆(22)的底端固定有主动齿轮(23)，且主动齿轮(23)两侧的壳体(1)内部皆设有从动齿轮(21)，从动齿轮(21)与主动齿轮(23)相互啮合。

6.根据权利要求5所述的一种可视化汽车燃烧室积碳清洗机，其特征在于：所述从动齿轮(21)一侧的外壁上皆固定有混合轴(6)，混合轴(6)的一端延伸至第二蓄液室(5)以及第一蓄液室(14)的内部并与第二蓄液室(5)以及第一蓄液室(14)的内壁相铰接，且混合轴(6)的两外侧壁上皆设有等间距的混合桨(12)。

说明书

技术领域

本实用新型涉及汽车清洗设备技术领域，具体为一种可视化汽车燃烧室积碳清洗机。

背景技术

汽车燃烧室在长期使用过程中，机体内部积蓄着大量的积碳，传统汽车燃烧室清洗的普遍做法是人工清洗，此种方式对汽车燃烧室内部清洁工作量较大，工作效率低，且成本较高，因此需使用到相应的清洗机。

现今市场上的此类清洗机种类繁多，基本可以满足人们的使用需求，但是依然存在一定的不足之处，具体问题有以下几点。

(1)传统的此类清洗机不便于对燃烧室进行润滑处理，其清洗效果一般，还需加以改善；

(2)传统的此类清洗机不便于对清洗液以及润滑液进行混合处理，导致其易出现凝结的现象，时常困扰着人们；

(3)传统的此类清洗机不便于对燃烧室进行观测，难以对其清洗效果进行监测，十分不便。

实用新型内容

本实用新型的目的在于提供一种可视化汽车燃烧室积碳清洗机，以解决上述背景技术中提出清洗机不便于对燃烧室进行润滑处理、不便于对清洗液与润滑液进行混合处理以及不便于对燃烧室进行观测的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可视化汽车燃烧室积碳清洗机，包括壳体、第一清洗枪头、第二清洗枪头、控制面板和回收室，所述壳体底部的一侧设有回收室，且回收室一侧的壳体底部设有液压泵，液压泵的一端通过导管延伸至回收室的内部，并且回收室上方的壳体内壁上固定有接气槽，接气槽与回收室一侧的外壁上皆设有连通口，连通口的一端延伸至壳体的外部，所述接气槽上方的壳体顶部设有第一蓄液室，且第一蓄液室底端的中心位置处设有第一电磁阀，并且第一蓄液室一侧的壳体顶部设有第二蓄液室，所述第二蓄液室底端的中心位置处设有第二电磁阀，且第二蓄液室与第一蓄液室顶部的中心位置处皆设有注液口，注液口的顶端延伸至壳体的外部，所述壳体远离连通口一侧的外壁上设有内视结构，且内视结构的下方分别设有第一清洗枪头以及第二清洗枪头，第一清洗枪头以及第二清洗枪头的一端通过软管分别与第一电磁阀以及第二电磁阀的底端相连通，并且第一清洗枪头的下方设有回收嘴，回收嘴的一端通过软管与液压泵的一端相连通，所述壳体顶端的中心位置处固定有配电箱，且配电箱表面的中心位置处设有控制面板，并且控制面板内部单片机的输出端分别与第一电磁阀、液压泵以及第二电磁阀的输入端电性连接。

优选的，所述壳体顶部的中心位置处设有电机，且电机的输出端通过联轴器安装有转轴。

优选的，所述内视结构的内部依次设有内窥镜、缠绕座以及连动线，所述第二清洗枪头上方的壳体外壁上设有两组缠绕座，且相邻缠绕座之间的壳体外壁上缠绕有连动线。

优选的，所述连动线远离壳体的一端安装有内窥镜。

优选的，所述转轴的底端安装有连动杆，且连动杆的底端固定有主动齿轮，且主动齿轮两侧的壳体内部皆设有从动齿轮，从动齿轮与主动齿轮相互啮合。

优选的，所述从动齿轮一侧的外壁上皆固定有混合轴，混合轴的一端延伸至第二蓄液室以及第一蓄液室的内部并与第二蓄液室以及第一蓄液室的内壁相铰接，且混合轴的两外侧壁上皆设有等间距的混合桨。

与现有技术相比，本实用新型的有益效果是：该可视化汽车燃烧室积碳清洗机不仅提高了清洗机使用时的清洗效果，避免了清洗机使用时第二蓄液室与第一蓄液室内部的液体出现凝结的现象，而且提高了清洗机使用时的便捷性；

(1)通过设置有第一蓄液室、第一电磁阀以及第一清洗枪头，通过操作控制面板打开第一电磁阀，使外部空气由连通口经接气槽进入第一蓄液室的内部，并使第一蓄液室内部的液体输送至第一清洗枪头的内部，以便于对燃烧室的内部进行润滑处理，从而提高了清洗机使用时的清洗效果；

(2)通过设置有电机、转轴、连动杆、主动齿轮、从动齿轮、混合轴以及混合桨，通过操作控制面板打开电机，使其由转轴经连动杆带动从动齿轮旋转，因从动齿轮与主动齿轮相互啮合，使主动齿轮带动混合轴同步转动，并由混合桨对第二蓄液室以及第一蓄液室内部的液体进行混合处理，从而避免了清洗机使用时第二蓄液室与第一蓄液室内部的液体出现凝结的现象；

(3)通过设置有内窥镜、缠绕座以及连动线，通过转动连动线，使其脱离缠绕座的外壁并将内窥镜放置于燃烧室的内部，操作控制面板打开内窥镜，使其对燃烧室的内部进行拍摄，以便对燃烧室的内部进行窥视观测，从而提高了清洗机使用时的便捷性。

附图说明

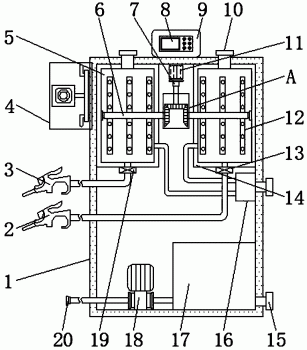

图1为本实用新型的正视剖面结构示意图；

图2为本实用新型的图1中A处放大结构示意图；

图3为本实用新型的内视结构剖视放大结构示意图；

图4为本实用新型的侧视结构示意图；

图5为本实用新型的系统框架结构示意图。

图中：1、壳体；2、第一清洗枪头；3、第二清洗枪头；4、内视结构；401、内窥镜；402、缠绕座；403、连动线；5、第二蓄液室；6、混合轴；7、转轴；8、控制面板；9、配电箱；10、注液口；11、电机；12、混合桨；13、第一电磁阀；14、第一蓄液室；15、连通口；16、接气槽；17、回收室；18、液压泵；19、第二电磁阀；20、回收嘴；21、从动齿轮；22、连动杆；23、主动齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种可视化汽车燃烧室积碳清洗机，包括壳体1、第一清洗枪头2、第二清洗枪头3、控制面板8和回收室17，壳体1底部的一侧设有回收室17，且回收室17一侧的壳体1底部设有液压泵18，该液压泵18的型号可为150QJ20-54/9，液压泵18的一端通过导管延伸至回收室17的内部，壳体1顶部的中心位置处设有电机11，该电机11的型号可为Y112M-2，电机11的输入端与控制面板8内部单片机的输出端电性连接，且电机11的输出端通过联轴器安装有转轴7，转轴7的底端安装有连动杆22，且连动杆22的底端固定有主动齿轮23，且主动齿轮23两侧的壳体1内部皆设有从动齿轮21，从动齿轮21与主动齿轮23相互啮合，从动齿轮21一侧的外壁上皆固定有混合轴6，混合轴6的一端延伸至第二蓄液室5以及第一蓄液室14的内部并与第二蓄液室5以及第一蓄液室14的内壁相铰接，且混合轴6的两外侧壁上皆设有等间距的混合桨12，以便于对第二蓄液室5以及第一蓄液室14内部的液体进行混合处理；

并且回收室17上方的壳体1内壁上固定有接气槽16，接气槽16与回收室17一侧的外壁上皆设有连通口15，连通口15的一端延伸至壳体1的外部，接气槽16上方的壳体1顶部设有第一蓄液室14，且第一蓄液室14底端的中心位置处设有第一电磁阀13，该第一电磁阀13的型号可为4V210-08，并且第一蓄液室14一侧的壳体1顶部设有第二蓄液室5，第二蓄液室5底端的中心位置处设有第二电磁阀19，该第二电磁阀19的型号可为4V210-08，且第二蓄液室5与第一蓄液室14顶部的中心位置处皆设有注液口10，注液口10的顶端延伸至壳体1的外部，壳体1远离连通口15一侧的外壁上设有内视结构4，内视结构4的内部依次设有内窥镜401、缠绕座402以及连动线403，第二清洗枪头3上方的壳体1外壁上设有两组缠绕座402，且相邻缠绕座402之间的壳体1外壁上缠绕有连动线403，连动线403远离壳体1的一端安装有内窥镜401，该内窥镜401的型号可为IMX220，内窥镜401的输入端与控制面板8内部单片机的输出端电性连接；

通过转动连动线403，使其脱离缠绕座402的外壁并将内窥镜401放置于燃烧室的内部，操作控制面板8打开内窥镜401，使其对燃烧室的内部进行拍摄，以便对燃烧室的内部进行窥视观测，提高清洗机使用时的便捷性；

且内视结构4的下方分别设有第一清洗枪头2以及第二清洗枪头3，第一清洗枪头2以及第二清洗枪头3的一端通过软管分别与第一电磁阀13以及第二电磁阀19的底端相连通，并且第一清洗枪头2的下方设有回收嘴20，回收嘴20的一端通过软管与液压泵18的一端相连通，壳体1顶端的中心位置处固定有配电箱9，且配电箱9表面的中心位置处设有控制面板8，该控制面板8的型号可为GC-1，并且控制面板8内部单片机的输出端分别与第一电磁阀13、液压泵18以及第二电磁阀19的输入端电性连接。

工作原理：当清洗机使用时，首先由注液口10分别将清洗液与润滑液注入至第二蓄液室5与第一蓄液室14的内部，通过将第二清洗枪头3放置于燃烧室的内部，操作控制面板8打开第二电磁阀19，使外界空气由连通口15经接气槽16流入第二蓄液室5的内部，并使第二蓄液室5内部的清洗液由第二清洗枪头3注入至燃烧室的内部，以便对燃烧室进行清洗，再通过将回收嘴20放置于燃烧室的内部，操作控制面板8打开液压泵18，即可将燃烧室内部的污液输送至回收室17的内部，以便对其进行收回处理，之后将第一清洗枪头2放置于燃烧室的内部，通过操作控制面板8打开第一电磁阀13，使外部空气由连通口15经接气槽16进入第一蓄液室14的内部，并使第一蓄液室14内部的液体输送至第一清洗枪头2的内部，以便于对燃烧室的内部进行润滑处理，提高清洗机的清洗效果，再通过操作控制面板8打开电机11，使其由转轴7经连动杆22带动从动齿轮21旋转，因从动齿轮21与主动齿轮23相互啮合，使主动齿轮23带动混合轴6同步转动，并由混合桨12对第二蓄液室5以及第一蓄液室14内部的液体进行混合处理，避免第二蓄液室5与第一蓄液室14内部的液体出现凝结的现象，最后通过转动连动线403，使其脱离缠绕座402的外壁并将内窥镜401放置于燃烧室的内部，操作控制面板8打开内窥镜401，使其对燃烧室的内部进行拍摄，以便对燃烧室的内部进行窥视观测，提高清洗机使用时的便捷性，从而完成清洗机的使用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
