专利摘要

本实用新型提供一种和毛油输出装置及毛纺制备装置，属于毛纺行业技术领域。和毛油输出装置包括和毛油箱、单向截止阀、压力罐、喷油嘴、进气电磁阀、压力调节阀和回气回收装置。和毛油箱通过进油管与压力罐连通，单向截止阀设置于进油管，压力罐与喷油嘴通过输油管连通，压力罐与进气电磁阀连通，进气电磁阀与压力调节阀通过进气管连通，进气电磁阀通过回气管与回气回收装置连通，回气回收装置设置于和毛油箱内。此毛纺制备装置的和毛油输出装置通过设置回气回收装置，避免和毛油箱中产生泡沫，使和毛油箱中不会结垢，利于和毛油箱的清理，使和毛油能够顺利输出。

权利要求

1.一种和毛油输出装置，其特征在于，包括和毛油箱、单向截止阀、压力罐、喷油嘴、进气电磁阀、压力调节阀和回气回收装置，所述和毛油箱通过进油管与所述压力罐连通，所述单向截止阀设置于所述进油管，所述压力罐与所述喷油嘴通过输油管连通，所述压力罐与所述进气电磁阀连通，所述进气电磁阀与所述压力调节阀通过进气管连通，所述进气电磁阀通过回气管与所述回气回收装置连通，所述回气回收装置设置于所述和毛油箱内。

2.根据权利要求1所述的和毛油输出装置，其特征在于，所述回气回收装置的上端部与所述和毛油箱的上端部齐平，所述回气回收装置的侧壁设置有缺口使所述回气回收装置和所述和毛油箱连通。

3.根据权利要求2所述的和毛油输出装置，其特征在于，所述回气回收装置和所述和毛油箱均为长方体箱体，所述回气回收装置的箱体侧壁与所述和毛油箱的箱体侧壁连接。

4.根据权利要求1所述的和毛油输出装置，其特征在于，所述进油管的远离所述压力罐的一端设置于所述和毛油箱的下端。

5.根据权利要求4所述的和毛油输出装置，其特征在于，所述回气管的远离所述进气电磁阀的一端设置于所述回气回收装置的上端。

6.根据权利要求5所述的和毛油输出装置，其特征在于，所述回气管的远离所述进气电磁阀的一端设置于所述回气回收装置的顶壁或侧壁的上端。

7.根据权利要求1所述的和毛油输出装置，其特征在于，所述压力罐上设置有放油管，所述放油管上设置有放油阀。

8.根据权利要求7所述的和毛油输出装置，其特征在于，所述放油管和所述输油管的远离所述喷油嘴的一端均设置于所述压力罐的下端。

9.根据权利要求1所述的和毛油输出装置，其特征在于，所述进气管设置有压力表。

10.一种毛纺制备装置，其特征在于，包括权利要求1-9任一项所述的和毛油输出装置。

说明书

技术领域

本实用新型涉及毛纺行业技术领域，具体而言，涉及一种和毛油输出装置及毛纺制备装置。

背景技术

和毛油是在毛纺工程中，加入到毛纤维材料上去的一种油剂。能赋予散纤维平滑、柔软和抗静电的特性，和毛油中加入了柔软剂成分，获得更好的手感。和毛油的作用旨在调节纤维之间的静动摩擦系数、降低纤维与导辊之间的摩擦力、防止并消除牵伸和加捻等工序中因摩擦产生的静电、提高纤维束的抱合力等性能。以利毛纤维顺利通过梳毛、纺纱等设备，防止发生散毛、缠绕、断头等现象，达到提高毛纺的制成率和成纱质量的目的。

现有技术的和毛油在回收到和毛油箱中的时候，和毛油箱中会产生大量的泡沫，并且使和毛油箱中发生结垢现象，不利于和毛油箱的清理，堵塞喷油嘴，长时间会使和毛油发生变质。

实用新型内容

本实用新型的目的在于提供一种和毛油输出装置，避免和毛油箱中产生泡沫，使和毛油箱中不会结垢，利于和毛油箱的清理，使和毛油能够顺利输出。

本实用新型的另一目的在于提供一种毛纺制备装置，毛纺制备装置使用上述和毛油输出装置，在进行和毛油输出的时候，可以避免和毛油箱中产生泡沫，使和毛油箱中不会结垢，利于和毛油箱的清理，使和毛油能够顺利输出。

本实用新型是采用以下技术方案实现的：

一种和毛油输出装置，包括和毛油箱、单向截止阀、压力罐、喷油嘴、进气电磁阀、压力调节阀和回气回收装置。和毛油箱通过进油管与压力罐连通，单向截止阀设置于进油管，压力罐与喷油嘴通过输油管连通，压力罐与进气电磁阀连通，进气电磁阀与压力调节阀通过进气管连通，进气电磁阀通过回气管与回气回收装置连通，回气回收装置设置于和毛油箱内。

一种毛纺制备装置，包括上述和毛油输出装置。

本实用新型提供的和毛油输出装置的有益效果为：机器正常运转时，将单向截止阀、进气电磁阀和压力调节阀打开，和毛油箱中的和毛油通过单向截止阀流进压力罐，压缩空气经压力调节阀和进气电磁阀进入压力罐，压力罐内的和毛油由于压缩空气的进入形成一定压力，使和毛油经过输油管流至喷油嘴，并将和毛油喷出。在机器停止的时候，将进气电磁阀关闭，输油管内的和毛油和压力罐内的压缩空气经进气电磁阀和回油管快速回流到回气回收装置中，避免喷油嘴出现滴油和继续喷油现象，避免了和毛油的浪费。同时，回气回收装置的设置，可以消除回气管中出现的泡沫，避免和毛油箱中产生泡沫，使和毛油箱中不会结垢，利于和毛油箱的清理，使和毛油能够顺利输出。

此外，在本实用新型提供一种毛纺制备装置，毛纺制备装置使用上述和毛油输出装置，在进行和毛油输出的时候，可以避免和毛油箱中产生泡沫，使和毛油箱中不会结垢，利于和毛油箱的清理，使和毛油能够顺利输出。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图也属于本实用新型的保护范围。

图1为本实用新型实施例1提供的和毛油输出装置的结构示意图；

图2为图1中Ⅱ处的放大图；

图3为本实用新型实施例1提供的和毛油输出装置中回气回收装置中设置搅拌器的结构示意图；

图4为本实用新型实施例1提供的和毛油输出装置中搅拌器的变形结构示意图。

图标：100-和毛油输出装置；110-和毛油箱；120-单向截止阀；130-压力罐；140-喷油嘴；150-进气电磁阀；160-压力调节阀；170-回气回收装置；121-进油管；131-输油管；151-进气管；152-压力表；132-放油管；133-放油阀；171-回气管；172-缺口；180-搅拌器；181-电机；182-搅拌轴；183-搅拌叶；184-转动轴；185-辅助叶片。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

实施例1

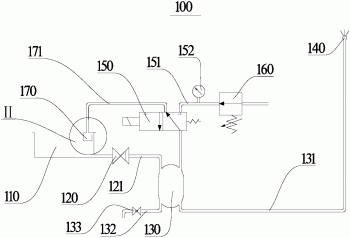

图1位本实施例提供的和毛油输出装置100的结构示意图。请参阅图1，本实施例中，和毛油输出装置100包括和毛油箱110、单向截止阀120、压力罐130、喷油嘴140、进气电磁阀150、压力调节阀160和回气回收装置170。

其中，和毛油箱110用于装放和毛油，和毛油从和毛油箱110中输出。和毛油箱110通过进油管121与压力罐130连通，在进行和毛油输出的时候，和毛油箱110中的和毛油通过进油管121流至压力罐130中。

和毛油箱110为长方体箱体，将和毛油箱110设置成长方体形状，可以放置较多的和毛油，并且方便制造，和毛油箱110的顶端设置有盖子，方便打开添加和毛油在和毛油箱110中并观察和毛油箱110中的和毛油情况，不需要添加和毛油时，将其关闭，避免和毛油被污染。同时，和毛油箱110也可以设置成圆柱型或其他形状。

单向截止阀120设置于进油管121，单向截止阀120的开启，使和毛油箱110中的和毛油能够流至压力罐130中，而压力罐130内的和毛油不能流至和毛油箱110中，避免和毛油箱110内的和毛油外溢，对设备和地面造成污染，造成清理困难和和毛油的浪费。

优选地，进油管121的远离压力罐130的一端设置于和毛油箱110的下端，使和毛油箱110中的和毛油能够全部通过进油管121流入压力罐130中，和毛油箱110中的和毛油能够全部通过喷油嘴140喷出。

压力罐130与喷油嘴140通过输油管131连通，压力罐130内的和毛油通过输油管131进入喷油嘴140喷出，进行和毛油的输出。压力罐130与进气电磁阀150连通，进气电磁阀150与压力调节阀160通过进气管151连通，压缩空气经压力调节阀160和进气电磁阀150进入压力罐130，压力罐130内的和毛油由于压缩空气的进入形成一定压力，使和毛油经过输油管131流至喷油嘴140，并将和毛油喷出。

通过压力调节阀160调节压缩空气的输出压力，压力大出油量多，压力小出油量少。优选地，进气管151设置有压力表152，通过观察压力表152上显示的值，可以知道压力调节阀160的压力大小，从而控制喷油嘴140的出油量。

优选地，输油管131的远离喷油嘴140的一端设置于压力罐130的下端，这样，在和毛油箱110中的和毛油储存量不足的时候，压力罐130中的和毛油能够起到一部分缓冲的作用，压力罐130中的和毛油能够尽可能使用完全，避免和毛油的浪费。

压力罐130上设置有放油管132，放油管132上设置有放油阀133。在需要将压力罐130中的和毛油放掉的时候，打开放油阀133，通过放油管132将压力罐130中的和毛油放掉。优选地，放油管132设置于压力罐130的下端，使压力罐130中的和毛油能够完全放出。

进气电磁阀150通过回气管171与回气回收装置170连通，当喷油嘴140不需要进行喷油的时候，将进气电磁阀150关闭，输油管131内的和毛油和压力罐130内的压缩空气经进气电磁阀150和回油管快速回流到回气回收装置170中，避免喷油嘴140出现滴油和继续喷油现象，避免了和毛油的浪费，同时，回气管171中的和毛油和压缩空气进入到回气回收装置170中，可以消除回气管171中出现的泡沫，避免和毛油箱110中产生泡沫，使和毛油箱110中不会结垢，利于和毛油箱110的清理，使和毛油能够顺利输出。同时，也避免和毛油和压缩空气直接回收到和毛油箱110中时，和毛油箱110内不能有效处理回气，对和毛油箱110内的油剂有很大的冲击，造成和毛油箱110内油剂喷到和毛油箱110外，对设备造成污染。

回气回收装置170设置于和毛油箱110内，回气回收装置170的上端部与和毛油箱110的上端部齐平，回气回收装置170的体积小于和毛油箱110的体积，回气回收装置170位于设置于和毛油箱110的上部，使回气回收装置170中的和毛油可以流进和毛油箱110中，进行和毛油的循环使用。

图2为图1中Ⅱ处的放大图。请参阅图2，本实施例中，回气回收装置170的侧壁设置有缺口172使回气回收装置170和和毛油箱110连通，当回气管171中压缩空气进入回气回收装置170以后，空气会从缺口172处排出，避免其直接进入和毛油箱110中，而回气管171中的和毛油流入回气回收装置170中，到一定的量以后，从缺口172处流入和毛油箱110中。

回气回收装置170为长方体箱体，和毛油箱110也为长方体箱体，回气回收装置170的箱体侧壁与和毛油箱110的箱体侧壁连接。可以使回气回收装置170的一部分侧壁利用和毛油箱110的侧壁，可以节约成本，同时，方便回气回收装置170的设置。

回气管171的远离进气电磁阀150的一端设置于回气回收装置170的上端，回气回收装置170中能够尽可能多的装放回收的和毛油。优选地，回气管171的远离进气电磁阀150的一端设置于回气回收装置170的顶壁或侧壁的上端。

为了能够进一步消除回气管171中流出的空气形成的泡沫，还在回气回收装置170中设置搅拌器180，通过搅拌器180的不断搅拌，可以消除回气回收装置170中的泡沫，使空气从缺口172处排出。

图3为本实施例中回气回收装置170中设置搅拌器180的结构示意图。请参阅图3，本实施例中，搅拌器180包括电机181、搅拌轴182和多个搅拌叶183，电机181设置于搅拌轴182的上端，并且驱动搅拌轴182发生转动，多个搅拌叶183均设置于搅拌轴182的下端，且位于回气回收装置170内，多个搅拌叶183片沿搅拌轴182的长度方向呈螺旋线状延伸。

在实际加工时，可以将搅拌叶183片设置为板状结构，搅拌过程中受到的阻力小，搅拌更加均匀，进一步的，搅拌叶183片呈弧形板，能够充分与回气回收装置170中的和毛油接触，搅拌效果更好。

图4为本实施例中搅拌器180的变形结构示意图。请参阅图4，本实施例中，搅拌器180还包括转动轴184，转动轴184上安装有多个辅助叶片185，多个辅助叶片185围绕转动轴184的轴线间隔排布，转动轴184转动连接在搅拌叶183上，转动轴184的转动轴184线与搅拌轴182的轴线平行。在搅拌过程中，辅助叶片185也能够进行搅拌，是回气回收装置170中的泡沫更加容易消除。

实施例2

本实施例也提供了一种毛纺制备装置，毛纺制备装置使用上述和毛油输出装置100，在进行和毛油输出的时候，可以避免和毛油箱110中产生泡沫，使和毛油箱110中不会结垢，利于和毛油箱110的清理，使和毛油能够顺利输出。

本实用新型提供的毛纺制备装置的和毛油输出装置100的工作原理为：当机器正常运转时，将单向截止阀120、进气电磁阀150和压力调节阀160打开，和毛油箱110中的和毛油通过单向截止阀120流进压力罐130，压缩空气经压力调节阀160和进气电磁阀150进入压力罐130，压力罐130内的和毛油由于压缩空气的进入形成一定压力，使和毛油经输油管131到达喷油嘴140，经喷油嘴140喷出符合要求的和毛油。

当机器停止时，将进气电磁阀150关闭，输油管131内的和毛油和压力罐130的压缩空气经进气电磁阀150和回油管快速回流到回气回收装置170中，回气管171中的空气通过缺口172排出，回气回收装置170中的和毛油从缺口172处溢出至和毛油箱110中，进行和毛油的循环使用。撤压后输油管131没有了压力，喷油嘴140不会出现滴油和继续喷油现象，从而解决了停车滴油的问题，此时回气管171和压力罐130是相通的，压力罐130内没有了压力，和毛箱箱的位置高于压力罐130，和毛箱箱内的和毛油由于重力原因将单向截止阀120打开，和毛油经单向截止阀120流到压力罐130中，将压力罐130注满，为机器再次启动准备好充足的和毛油。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
