专利摘要

本实用新型公开了一种便于安装拆卸的建筑施工用模板，包括上壳体和下壳体，所述上壳体的一端铰接在下壳体上，且上壳体的另一端通过卡扣连接在下壳体上；在所述上壳体和下壳体的内部还设置有成型模块，且壳体的另一端通过卡扣卡接，壳体在卡扣一端分别设有通孔，且卡扣的端部设有与通孔卡接的定位部，卡扣上还设有螺栓孔，卡扣通过螺栓与螺母的配合，将壳体的通孔卡接，所述成型模块内侧具有成型空腔，外侧具有滑块，且滑块沿壳体深度方向具有凸槽，在客体上沿壳体深度方向分别设有与凸槽相配合的固定槽，且壳体的外侧壁上分别设有排气孔。本实用新型的有益效果是：能使模板的安装与拆卸更方便，提高建筑施工的工作效率。

权利要求

1.一种便于安装拆卸的建筑施工用模板，其特征在于：包括上壳体（1）和下壳体（2），所述上壳体（1）的一端铰接在下壳体（2）上，且上壳体（1）的另一端通过卡扣（8）连接在下壳体（2）上；在所述上壳体（1）和下壳体（2）的内部还设置有成型模块（3）。

2.根据权利要求1所述的一种便于安装拆卸的建筑施工用模板，其特征在于：在所述上壳体（1）与下壳体（2）上分别设置有通孔（7），所述卡扣（8）的定位部（9）连接在通孔（7）上。

3.根据权利要求2所述的一种便于安装拆卸的建筑施工用模板，其特征在于：在所述卡扣（8）上还设置有螺栓孔。

4.根据权利要求1-3任一项所述的一种便于安装拆卸的建筑施工用模板，其特征在于：所述成型模块（3）内部具有成型空腔（4）。

5.根据权利要求4所述的一种便于安装拆卸的建筑施工用模板，其特征在于：所述成型模块（3）外侧具有滑块（6），且滑块（6）沿壳体的长度方向具有凸槽（11）。

6.根据权利要求5所述的一种便于安装拆卸的建筑施工用模板，其特征在于：所述上壳体（1）与下壳体（2）内侧壁上沿壳体长度方向分别设有与凸槽（11）相配合的固定槽（5）。

7.根据权利要求5或6所述的一种便于安装拆卸的建筑施工用模板，其特征在于：所述上壳体（1）与下壳体（2）外侧壁上分别设有排气孔（10）。

说明书

技术领域

本实用新型涉及一种建筑模板，具体的说，是一种便于安装拆卸的建筑施工用模板。

背景技术

模板广泛应用于建筑施工领域，在混凝土施工过程中，需要将混凝土浇筑于模板所围成的成型空腔当中，当混凝土材料冷却成型后，即可拆掉模板，重复使用。现有的建筑施工中所使用的模板，通常由几块模板通过钉子相互钉接在一起，当混凝土冷却成型后，需要将每块模板一一拆除。这种施工方式不仅安装拆卸不方便，影响施工效率，并且用过的钉子不能重复使用，造成施工材料的浪费。

因此，如何能使模板的安装与拆卸更方便，从而提高建筑施工的效率，是本领域的技术人员所要解决的技术问题。

实用新型内容

本实用新型的目的在于提供一种便于安装拆卸的建筑施工用模板，能使模板的安装与拆卸更方便，提高建筑施工的工作效率。

本实用新型通过下述技术方案实现：

一种便于安装拆卸的建筑施工用模板，包括上壳体和下壳体，所述上壳体的一端铰接在下壳体上，且上壳体的另一端通过卡扣连接在下壳体上；在所述上壳体和下壳体的内部还设置有成型模块。

所述上壳体与下壳体一端相互铰接，并且分别安装有成型模块，将混凝土浇筑于成型模块中，转动上壳体，使上壳体内的成型模块与下壳体内的成型模块相互对齐，并通过卡扣锁紧上壳体与下壳体，在混凝土冷却成型后，打开卡扣，即可将模板拆除。

采用两个相互连接的壳体结构将成型模块固定起来，能够起到支撑成型模块的作用，使成型模块不容易损坏。

进一步的，在所述上壳体与下壳体上分别设置有通孔，所述卡扣的定位部连接在通孔上。使用时，卡扣端部的定位部分别卡接在上壳体与下壳体的通孔内，以实现卡扣与壳体的连接。

进一步的，在所述卡扣上还设置有螺栓孔，并配合有相应的螺栓、螺母，将上壳体与下壳体的通孔卡接。使用时，用螺栓将上壳体与下壳体卡扣上的螺栓孔连接起来，并用螺母锁紧两个卡扣，使卡扣端部的定位部带动壳体上的通孔相向压紧，以锁紧上壳体与下壳体。

进一步的，所述成型模块内部具有成型空腔，施工人员可以根据不同的浇注结构，采用具有不同成型空腔的成型模块。

进一步的，所述成型模块外侧具有滑块，且滑块沿壳体的长度方向具有凸槽，使成型模块能够从壳体中方便的滑入与取出，从而实现了成型模块与壳体之间的可拆卸连接，施工人员可以根据不同的需要，对不同成型空腔的成型模块进行更换。

进一步的，所述上壳体与下壳体内侧壁上沿壳体长度方向分别设有与凸槽相配合的固定槽，成型模块上的凸槽与壳体上的固定槽卡接在一起，有利于固定壳体中的成型模块，使成型模块中的混凝土成型质量更好。

进一步的，所述上壳体与下壳体外侧壁上分别设有排气孔，在混凝土的冷却成型过程中，水泥会释放水化热，在壳体上设置排气孔，有利于混凝土的散热，使浇筑的混凝土质量更好。

本实用新型与现有技术相比，具有以下优点及有益效果：

（1）本实用新型，能使模板的安装与拆卸更方便，提高建筑施工的工作效率；

（2）本实用新型，能使浇筑的混凝土成型质量更好。

附图说明

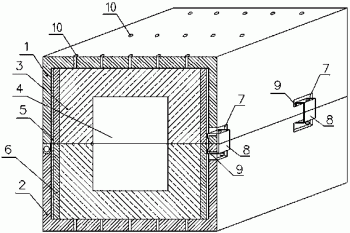

图1为一种便于安装拆卸的建筑施工用模板的立体图；

图2为一种便于安装拆卸的建筑施工用模板的剖视图；

图3为卡扣的结构示意图；

图4为滑块的结构示意图；

其中：1—上壳体，2—下壳体，3—成型模块，4—成型空腔，5—固定槽，6—滑块，7—通孔，8—卡扣，9—定位部，10—排气孔，11—凸槽。

具体实施方式

下面结合实施例对本实用新型作进一步地详细说明，但本实用新型的实施方式不限于此。

实施例1：

一种便于安装拆卸的建筑施工用模板，如图1-图4所示，包括上壳体1与下壳体2，所述上壳体1与下壳体2为槽型结构，并且一端相互铰接，使上壳体1能够以铰接点为中心，绕下壳体2自由转动。

所述上壳体1与下壳体2的另一端设有通孔7，在通孔7上设有卡扣8，且卡扣8的端部设有定位部9，作为一种方式，定位部9可以铰接在通孔7上，作为另一种方式，定位部9可以卡接在通孔7上。所述卡扣8上设有螺栓孔，使用时，将螺栓10穿过上壳体1卡扣8的螺栓孔与下壳体2卡扣8的螺栓孔，并用螺母11将两个卡扣8锁紧，使卡扣8端部的定位部9带动壳体上的通孔7相向压紧，从而将上壳体1与下壳体2锁紧。

实施例2：

本实施例在上述实施例基础上做进一步优化，如图1-图4所示，进一步地，所述上壳体1与下壳体2内部分别安装有成型模块3，成型模块3具有成型空腔4，施工人员可以根据需要，对不同的浇筑结构选择具有不同成型空腔4的成型模块3。

所述成型模块3的外侧壁上设有滑块6，且滑块6沿壳体深度方向设有凸槽11，使成型模块3能够从壳体中方便的滑入与取出。在所述上壳体1与下壳体2的内侧壁上还分别设有与滑块6相配合的固定槽5，使滑块6滑入壳体中的固定槽5时，能够将成型模块3固定在壳体上，在浇筑混凝土时，壳体可以起到支撑并固定成型模块3的作用。

实施例3：

本实施例在上述实施例基础上做进一步优化，如图1-图4所示，进一步地，所述壳体的外侧壁上设有排气孔10，在混凝土的冷却成型过程中，混凝土中的水泥会产生水化热，排气孔10有利于排出水泥所产生的水化热，使混凝土成型后不易发生开裂现象，保证了混凝土的施工质量。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
