专利摘要
本实用新型实施例公开了一种基于PIN管的智能可重构频率选择雷达吸波体，涉及电磁兼容技术领域，能够满足对正常通信小信号和高能量电磁波分别实现非对称传输和能量隔离。本实用新型包括：宽带极化旋转体由3层结构组成，包括：前、后层为互相垂直的光栅结构，形成法布里‑珀罗腔；宽带极化旋转体的中间层为斜45°的椭圆谐振结构；吸透可切换的FSR也由3层结构组成，包括：结构相同的前、后有耗层，且前、后有耗层关于中间层空间对称；吸透可切换的FSR的中间层为无耗层；并且在吸透可切换的FSR的每层上都嵌有PIN管、电阻和电容。本实用新型适用于抗电磁干扰的非对称天线罩设计。
权利要求

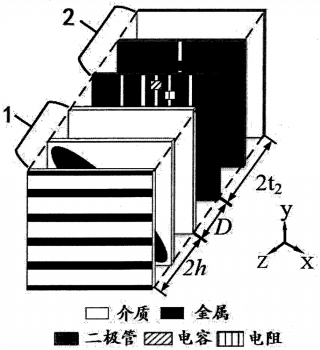

1.一种基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，所述可重构频率选择雷达吸波体为复合结构，该复合结构包括两个部分：宽带极化旋转体(1)和吸透可切换的FSR(2)；
宽带极化旋转体(1)由3层结构组成，包括：前、后层为互相垂直的光栅结构，形成法布里-珀罗腔；宽带极化旋转体(1)的中间层为斜45°的椭圆谐振结构；
吸透可切换的FSR(2)也由3层结构组成，包括：结构相同的前、后有耗层，且前、后有耗层关于中间层空间对称；吸透可切换的FSR(2)的中间层为无耗层；并且在吸透可切换的FSR(2)的每层上都嵌有PIN管、电阻和电容；
在第一工况下，所有的PIN管都处于断开的工作状态；
在第二工况下，所有的PIN管都处于导通的工作状态。
2.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，每一个周期单元结构的周长为38mm，厚度为8.25cm。
3.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，所有的介质基板采用相对介电常数为2.65，损耗角正切为0.001的F4B介质材料。
4.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，所述互相垂直的光栅结构的宽度为2.25mm，间隔为5.25mm；
斜45°的椭圆谐振结构的长轴半径为24mm，短轴半径为5.25mm；
宽带极化旋转体(1)的每层介质基板的厚度为2mm，层间间距为12.25mm。
5.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，前、后有耗层的厚度都为0.5mm；
处于最中间位置上的金属条的宽度分别为w
与所述最中间位置相邻的金属条宽度w
6.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，电阻的阻值分别为R1＝80Ω、R2＝30Ω，且R2之间的距离为24.7mm；
电容值为1.4x10
7.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，无耗层的厚度为0.5mm，两金属块之间的间隔为1.6mm，无耗层的电容值为5x10
吸透可切换的FSR(2)的层间间隔为20mm。
8.根据权利要求1所述的基于PIN管的智能可重构频率选择雷达吸波体，其特征在于，所有的PIN管都采用SMP1345-079LF。
