专利摘要

本实用新型公开了一种旅游领队辅助装置，包括旅游领队辅助旗主体，所述旅游领队辅助旗主体的两侧安装有挂鼻，所述旅游领队辅助旗主体的前端安装有旋转盘，所述旋转盘的内部的上方安装有支撑座。本实用新型的旅游领队辅助旗主体的后端设置有塑胶腰带，通过塑胶腰带可以将旅游领队辅助旗主体绑固在领队的腰部，将腰部设置为主要支撑点，可以使三角形领队红旗配戴更稳定，无论领队弯腰还是转身都不会碍事，使双手得到解放，且三角形领队红旗与旅游领队辅助旗主体通过旋转盘旋转连接，通过旋转盘可以将收缩后的三角形领队红旗进行两侧折叠，在不需要使用的情况，可以将三角形领队红旗旋转折叠进行横向放置。

权利要求

1.一种旅游领队辅助装置，包括旅游领队辅助旗主体(12)，其特征在于：所述旅游领队辅助旗主体(12)的两侧安装有挂鼻(11)，所述旅游领队辅助旗主体(12)的前端安装有旋转盘(13)，所述旋转盘(13)的内部的上方安装有支撑座(10)，所述支撑座(10)的前端安装有稳固片(15)，所述旋转盘(13)的前端安装有紧固螺帽(18)，所述支撑座(10)的上方安装有插口(9)，所述插口(9)的内部的上方安装有固定旗杆(4)，所述固定旗杆(4)的下方的前端安装有伸缩凸点(16)，所述固定旗杆(4)的内部的上方安装有第一伸缩杆(3)，所述第一伸缩杆(3)的内部的上方安装有第二伸缩杆(2)，所述第二伸缩杆(2)的上方安装有固定套(17)，所述固定套(17)的一侧安装有三角形领队红旗(1)，所述挂鼻(11)的内部安装有塑胶腰带(6)，所述塑胶腰带(6)上的一侧安装有储物袋(8)，所述储物袋(8)的上方安装有盖子(7)，所述塑胶腰带(6)的一端安装有卡口(5)，所述塑胶腰带(6)的另一端安装有卡头(14)。

2.根据权利要求1所述的一种旅游领队辅助装置，其特征在于：所述旋转盘(13)的内部的下方的三分之一处设置为密封结构，且旋转盘(13)的内部的上方的三分之二处设置有槽口。

3.根据权利要求1所述的一种旅游领队辅助装置，其特征在于：所述支撑座(10)与旋转盘(13)通过铰链旋转连接，且紧固螺帽(18)与支撑座(10)和旋转盘(13)的连接处的内部通过螺纹固定连接。

4.根据权利要求1所述的一种旅游领队辅助装置，其特征在于：所述塑胶腰带(6)与旅游领队辅助旗主体(12)的两侧的挂鼻(11)通过穿插连接，且旅游领队辅助旗主体(12)的中部与塑胶腰带(6)通过暗钉固定连接。

5.根据权利要求1所述的一种旅游领队辅助装置，其特征在于：所述插口(9)的内部的前端设置有三个冲孔，且固定旗杆(4)与插口(9)通过伸缩凸点(16)与冲孔镶嵌连接。

6.根据权利要求1所述的一种旅游领队辅助装置，其特征在于：所述三角形领队红旗(1)与第二伸缩杆(2)通过固定套(17)连接，且三角形领队红旗(1)与固定套(17)通过缝合连接，且固定套(17)与第二伸缩杆(2)通过镶嵌连接。

说明书

技术领域

本实用新型涉及旅游领队辅助装置技术领域，具体为一种旅游领队辅助装置。

背景技术

旅游的含义车床或圆圈，围绕一个中心点或轴的运动，这个含义在现代英语中演变顺序，定义为一个行动或过程，以及特定行为或特性，而后缀则意指从事特定活动的人，指按照圆形轨迹的移动，所以旅游指一种往复的行程，即指离开后再回到起点的活动，完成这个行程的人也就被称为旅游者，用它来为统计和立法提供旅游信息，各种旅游技术定义所提供的含义或限定在国内和国际范畴上都得到了广泛的应用，技术定义的采用有助于实现可比性国际旅游数据收集工作的标准化，在旅游的过程中，一般都需要一个领队，领队是旅游团的领导者和代言人，一般领队都要一定的辅助工具，例如：领队旗、话题、帽子等，便于旅游团内的人员寻找集合。

目前关于一种旅游领队辅助装置仍存在不足之处，例如：旅游领队在工作的过程中，辅助旗在使用的过程中，需要一直握持在手中，不能够解放双手。

实用新型内容

本实用新型的目的在于提供一种旅游领队辅助装置，以解决上述背景技术中提出的旅游领队在工作的过程中，辅助旗在使用的过程中，需要一直握持在手中，不能够解放双手的问题。

为实现上述目的，本实用新型提供如下技术方案：一种旅游领队辅助装置，包括旅游领队辅助旗主体，所述旅游领队辅助旗主体的两侧安装有挂鼻，所述旅游领队辅助旗主体的前端安装有旋转盘，所述旋转盘的内部的上方安装有支撑座，所述支撑座的前端安装有稳固片，所述旋转盘的前端安装有紧固螺帽，所述支撑座的上方安装有插口，所述插口的内部的上方安装有固定旗杆，所述固定旗杆的下方的前端安装有伸缩凸点，所述固定旗杆的内部的上方安装有第一伸缩杆，所述第一伸缩杆的内部的上方安装有第二伸缩杆，所述第二伸缩杆的上方安装有固定套，所述固定套的一侧安装有三角形领队红旗，所述挂鼻的内部安装有塑胶腰带，所述塑胶腰带上的一侧安装有储物袋，所述储物袋的上方安装有盖子，所述塑胶腰带的一端安装有卡口，所述塑胶腰带的另一端安装有卡头。

优选的，所述旋转盘的内部的下方的三分之一处设置为密封结构，且旋转盘的内部的上方的三分之二处设置有槽口。

优选的，所述支撑座与旋转盘通过铰链旋转连接，且紧固螺帽与支撑座和旋转盘的连接处的内部通过螺纹固定连接。

优选的，所述塑胶腰带与旅游领队辅助旗主体的两侧的挂鼻通过穿插连接，且旅游领队辅助旗主体的中部与塑胶腰带通过暗钉固定连接。

优选的，所述插口的内部的前端设置有三个冲孔，且固定旗杆与插口通过伸缩凸点与冲孔镶嵌连接。

优选的，所述三角形领队红旗与第二伸缩杆通过固定套连接，且三角形领队红旗与固定套通过缝合连接，且固定套与第二伸缩杆通过镶嵌连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型的旅游领队辅助旗主体的后端设置有塑胶腰带，通过塑胶腰带可以将旅游领队辅助旗主体绑固在领队的腰部，将腰部设置为主要支撑点，可以使三角形领队红旗配戴更稳定，无论领队弯腰还是转身都不会碍事，使双手得到解放，且三角形领队红旗与旅游领队辅助旗主体通过旋转盘旋转连接，通过旋转盘可以将收缩后的三角形领队红旗进行两侧折叠，在不需要使用的情况，可以将三角形领队红旗旋转折叠进行横向放置，防止收缩后的三角形领队红旗搁腰碍事等不良情况；

2、本实用新型的固定旗杆的内部分别设置有第一伸缩杆和第二伸缩杆，通过第一伸缩杆和第二伸缩杆可以对三角形领队红旗进行两个高度的调整，便于游客寻找领队。

附图说明

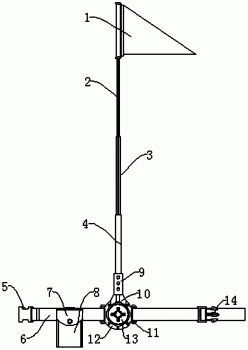

图1为本实用新型的一种旅游领队辅助装置的展开结构示意图；

图2为本实用新型的一种旅游领队辅助装置的折叠结构示意图；

图3为本实用新型的一种旅游领队辅助装置的俯视图。

图中：1、三角形领队红旗；2、第二伸缩杆；3、第一伸缩杆；4、固定旗杆；5、卡口；6、塑胶腰带；7、盖子；8、储物袋；9、插口；10、支撑座；11、挂鼻；12、旅游领队辅助旗主体；13、旋转盘；14、卡头；15、稳固片；16、伸缩凸点；17、固定套；18、紧固螺帽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-3，本实用新型提供的一种实施例：一种旅游领队辅助装置，包括旅游领队辅助旗主体12，旅游领队辅助旗主体12的两侧安装有挂鼻11，挂鼻11对塑胶腰带6安装固定，旅游领队辅助旗主体12的前端安装有旋转盘13，旋转盘13对支撑座10进行旋转调整，旋转盘13的内部的上方安装有支撑座10，支撑座10对固定旗杆4进行支撑稳固，支撑座10的前端安装有稳固片15，稳固片15增加支撑座10旋转过程中的稳定性，旋转盘13的前端安装有紧固螺帽18，紧固螺帽18对旋转后的插口9的方向进行固定，支撑座10的上方安装有插口9，插口9对固定旗杆4安装，插口9的内部的上方安装有固定旗杆4，固定旗杆4对第一伸缩杆3安装，固定旗杆4的下方的前端安装有伸缩凸点16，伸缩凸点16使固定旗杆4与插口9镶嵌更牢固，固定旗杆4的内部的上方安装有第一伸缩杆3，第一伸缩杆3增加固定旗杆4的高度，第一伸缩杆3的内部的上方安装有第二伸缩杆2，第二伸缩杆2对固定旗杆4的高度进行升高，第二伸缩杆2的上方安装有固定套17，固定套17将三角形领队红旗1与第二伸缩杆2安装固定，固定套17的一侧安装有三角形领队红旗1，三角形领队红旗1便于旅客识别，挂鼻11的内部安装有塑胶腰带6，塑胶腰带6将旅游领队辅助旗主体12绑缚在腰部，塑胶腰带6上的一侧安装有储物袋8，储物袋8对小物件进行储存放置，储物袋8的上方安装有盖子7，盖子7防止储物袋8内物品掉落，塑胶腰带6的一端安装有卡口5，卡口5与卡头14镶嵌固定，塑胶腰带6的另一端安装有卡头14。

进一步，旋转盘13的内部的下方的三分之一处设置为密封结构，且旋转盘13的内部的上方的三分之二处设置有槽口，通过三分之一密封结构可以对支撑座10旋转的区域进行限制。

进一步，支撑座10与旋转盘13通过铰链旋转连接，且紧固螺帽18与支撑座10和旋转盘13的连接处的内部通过螺纹固定连接，通过螺纹可以使支撑座10与旋转盘13连接更牢固。

进一步，塑胶腰带6与旅游领队辅助旗主体12的两侧的挂鼻11通过穿插连接，且旅游领队辅助旗主体12的中部与塑胶腰带6通过暗钉固定连接，通过暗钉可以使旅游领队辅助旗主体12的中部与塑胶腰带6安装更牢固，使旅游领队辅助旗主体12更稳固。

进一步，插口9的内部的前端设置有三个冲孔，且固定旗杆4与插口9通过伸缩凸点16与冲孔镶嵌连接，通过镶嵌便于伸缩凸点16与冲孔安装固定。

进一步，三角形领队红旗1与第二伸缩杆2通过固定套17连接，且三角形领队红旗1与固定套17通过缝合连接，且固定套17与第二伸缩杆2通过镶嵌连接，通过缝合可以使三角形领队红旗1与固定套17连接更牢固，通过镶嵌便于安装固定套17。

工作原理：该设备在使用时，通过塑胶腰带6将旅游领队辅助旗主体12固定在腰部，使旅游领队辅助旗主体12位于身体的前端，通过卡口5与卡头14镶嵌固定，将固定旗杆4的下端安装在插口9内，通过伸缩凸点16与冲孔固定，将固定套17镶嵌在第二伸缩杆2的顶端，使三角形领队红旗1固定，通过滑动将第一伸缩杆3和第二伸缩杆2向上升高，使三角形领队红旗1升高至所需的高度，转动塑胶腰带6使固定旗杆4位于一侧肩部的位置，通过肩部对固定旗杆4支撑使三角形领队红旗1更稳固，若需收缩，将第一伸缩杆3和第二伸缩杆2向下滑动，通过旋转盘13将支撑座10旋转至一侧，使三角形领队红旗1横向放置，通过紧固螺帽18固定，转动塑胶腰带6，将旅游领队辅助旗主体12旋转至腰侧，使三角形领队红旗1与肚子平行即可。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
