专利摘要

本发明公开了一种小型家用全自动洗袜机，包括支撑架，所述支撑架的顶部固定安装有洗袜机本体，所述洗袜机本体的一侧固定安装有伺服电机，所述伺服电机的下侧开设有矩形通槽，且矩形通槽的内部设置有盖板，所述洗袜机本体顶部的左侧固定安装有入料管，所述入料管与洗袜机本体的内腔连通，所述入料管的右侧设置有拉杆，所述入料管右侧面的中部开设有缺口。本发明通过利用伺服电机带动滚筒和传动筒转动，利用内棘轮和外棘轮反向转动对袜子进行挤压清洗，改变传统的洗衣机搅拌清洗的方式，而且内棘轮和外棘轮的齿牙开设的方向相反，可以避免袜子发生卷曲，从而可以使袜子清洗的更加干净，有利于保持袜子的卫生。

权利要求

1.一种小型家用全自动洗袜机，包括支撑架(1)，其特征在于：所述支撑架(1)的顶部固定安装有洗袜机本体(3)，所述洗袜机本体(3)的一侧固定安装有伺服电机(6)，所述伺服电机(6)的下侧开设有矩形通槽，且矩形通槽的内部设置有盖板(2)，所述洗袜机本体(3)顶部的左侧固定安装有入料管(4)，所述入料管(4)与洗袜机本体(3)的内腔连通，所述入料管(4)的右侧设置有拉杆(5)，所述入料管(4)右侧面的中部开设有缺口，所述拉杆(5)的一端穿过入料管(4)且延伸至洗袜机本体(3)的内部，所述拉杆(5)位于洗袜机本体(3)内部的一端固定安装有电磁铁(12)，所述洗袜机本体(3)的另一侧固定安装有进水管(20)，所述进水管(20)的下侧设置有出水管(19)；

所述洗袜机本体(3)内腔的中部设置有滚筒(14)，所述滚筒(14)靠近伺服电机(6)的一端一体成型向外延伸的外齿牙，所述滚筒(14)的外侧套设有内棘轮(18)，所述内棘轮(18)与滚筒(14)的外齿牙之间留有间隙，所述内棘轮(18)的内部开设有环形的第一通槽(23)，且第一通槽(23)远离外齿牙的一侧与洗袜机本体(3)的内腔连通，所述第一通槽(23)的另一侧为封闭状，所述内棘轮(18)的外表面一体成型有呈环形阵列分布的内棘轮齿，且内棘轮齿的外表面开设有呈均匀分布且与第一通槽(23)连通的通孔，所述第一通槽(23)远离伺服电机(6)的一端设置有第一密封圈(22)，所述第一密封圈(22)的外表面开设有与进水管(20)连通的进水孔，所述内棘轮(18)的外侧套设有外棘轮(16)，且内棘轮(18)与外棘轮(16)之间留有缝隙，所述外棘轮(16)的内部开设有第二通槽(24)，所述第二通槽(24)的开设方向与第一通槽(23)相同，且第二通槽(24)远离伺服电机(6)的一端设置有第二密封圈(19)，所述外棘轮(16)的内壁上一体成型有呈环形阵列分布的外棘轮齿，且内棘轮齿与外棘轮齿的开设方向相反，外棘轮齿的内壁上开设有与第二通槽(24)连通的通孔，所述外棘轮(16)的外侧套设有传动筒(11)，所述传动筒(11)靠近伺服电机(6)的一端一体成型有向内延伸的内齿牙，所述外棘轮(16)与传动筒(11)的内齿牙之间留有间隙，所述外棘轮(16)靠近伺服电机(6)的一侧设置有环形的挡水板(13)，所述挡水板(13)的内圆部位延伸至内棘轮(18)和滚筒(14)的外齿牙之间，所述挡水板(13)的外圆部位延伸至外棘轮(16)和传动筒(11)的内齿牙之间，所述滚筒(14)的外齿牙和传动筒(11)的内齿牙之间设置有传动齿轮(17)，所述传动齿轮(17)与伺服电机(6)传动连接，所述洗袜机本体(3)内腔的底部固定安装有回收盒(15)。

2.根据权利要求1所述的一种小型家用全自动洗袜机，其特征在于：所述洗袜机本体(3)的顶板、入料管(4)和拉杆(5)均呈圆弧状。

3.根据权利要求1所述的一种小型家用全自动洗袜机，其特征在于：所述内棘轮(18)靠近出水管(19)的一端、外棘轮(16)靠近出水管(19)的一端与第一密封圈(22)、第二密封圈(19)和传动筒(11)的一端均位于同一水平面。

4.根据权利要求1所述的一种小型家用全自动洗袜机，其特征在于：所述外棘轮(16)和传动筒(11)的外表面均开设有与第二通槽(24)连通的矩形通槽(10)，且矩形通槽(10)的内部设置有挡块(21)，所述挡块(21)的一端延伸至第二通槽(24)的内部。

5.根据权利要求1所述的一种小型家用全自动洗袜机，其特征在于：所述支撑架(1)的底部固定安装有烘干箱(7)，所述烘干箱(7)的一侧固定安装有固定板(8)，所述回收盒(15)通过支撑架(1)上表面开设的通孔与烘干箱(7)连通。

6.根据权利要求5所述的一种小型家用全自动洗袜机，其特征在于：所述烘干箱(7)内腔的顶部固定安装有过滤网(9)，所述烘干箱(7)内腔的底部固定安装有污水槽(32)。

7.根据权利要求5所述的一种小型家用全自动洗袜机，其特征在于：所述烘干箱(7)左右两个侧板的内壁上均固定安装有加热板(28)，且每个加热板(28)的外表面均固定安装有加热片(29)，所述烘干箱(7)前后两个侧板的内壁上均固定安装有紫外线杀菌灯(30)。

8.根据权利要求5所述的一种小型家用全自动洗袜机，其特征在于：所述烘干箱(7)的左侧板上固定安装有风箱(25)，所述烘干箱(7)的右侧板上固定安装有排气阀(31)，所述烘干箱(7)位于风箱(25)和排气阀(31)之间的侧板上固定安装有干燥器(27)，所述排气阀(31)通过其出气口处设置的排气管(26)与干燥器(27)连通，所述干燥器(27)通过其出气口处设置的排气管(26)与风箱(25)连通。

说明书

技术领域

本发明涉及洗袜机技术领域，具体为一种小型家用全自动洗袜机。

背景技术

洗衣机已经是现代生活中不可或缺的家用电器之一，它的使用，为人们的日常生活带来了极大的便利。然而，随着人们生活水平的不断提高，人们的卫生要求不断加强，衣物分类清洗的诉求也越来越突出，特别是针对袜子的清洗。由于人的双脚运动量大，出汗多，双脚又处于鞋子的包裹之中，阴暗潮湿，很容易滋生各种细菌和真菌，发酵生臭，这种情况在炎热的夏季尤为突出，因此袜子成为了清洗频率最高的衣物，几乎一天一换，甚至有的人一天要换好几双。

根据中国专利号为CN106120228A提供的一种洗袜机，其中提出了现在市面上专门用于袜子清洗的产品还不够成熟，一些具有洗袜功能的洗衣机，其实只是在传统家用洗衣机的基础上，将体型缩小而已，这些迷你洗衣机由于结构的限制，体型还是比较大，占据空间，而且安装环境需要考虑进水排水，使用不够方便的问题；上述专利虽然采用由于没有进出水结构及脱水功能，使得该洗袜机结构简单、操作方便，使用条件较容易满足，在有水有电的情况下即可使用；但是由于人们需要经常更换，而且袜子比较小，袜子上容易沾染细菌，由于传统的清洗装置只是将袜子进行搅拌清洗，因此清洗的不够彻底。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种小型家用全自动洗袜机，具备可以使袜子清洗的比较彻底等优点，解决了一般的清洗装置清洗不彻底的问题。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：一种小型家用全自动洗袜机，包括支撑架，所述支撑架的顶部固定安装有洗袜机本体，所述洗袜机本体的一侧固定安装有伺服电机，所述伺服电机的下侧开设有矩形通槽，且矩形通槽的内部设置有盖板，所述洗袜机本体顶部的左侧固定安装有入料管，所述入料管与洗袜机本体的内腔连通，所述入料管的右侧设置有拉杆，所述入料管右侧面的中部开设有缺口，所述拉杆的一端穿过入料管且延伸至洗袜机本体的内部，所述拉杆位于洗袜机本体内部的一端固定安装有电磁铁，所述洗袜机本体的另一侧固定安装有进水管，所述进水管的下侧设置有出水管。

所述洗袜机本体内腔的中部设置有滚筒，所述滚筒靠近伺服电机的一端一体成型向外延伸的外齿牙，所述滚筒的外侧套设有内棘轮，所述内棘轮与滚筒的外齿牙之间留有间隙，所述内棘轮的内部开设有环形的第一通槽，且第一通槽远离外齿牙的一侧与洗袜机本体的内腔连通，所述第一通槽的另一侧为封闭状，所述内棘轮的外表面一体成型有呈环形阵列分布的内棘轮齿，且内棘轮齿的外表面开设有呈均匀分布且与第一通槽连通的通孔，所述第一通槽远离伺服电机的一端设置有第一密封圈，所述第一密封圈的外表面开设有与进水管连通的进水孔，所述内棘轮的外侧套设有外棘轮，且内棘轮与外棘轮之间留有缝隙，所述外棘轮的内部开设有第二通槽，所述第二通槽的开设方向与第一通槽相同，且第二通槽远离伺服电机的一端设置有第二密封圈，所述外棘轮的内壁上一体成型有呈环形阵列分布的外棘轮齿，且内棘轮齿与外棘轮齿的开设方向相反，外棘轮齿的内壁上开设有与第二通槽连通的通孔，所述外棘轮的外侧套设有传动筒，所述传动筒靠近伺服电机的一端一体成型有向内延伸的内齿牙，所述外棘轮与传动筒的内齿牙之间留有间隙，所述外棘轮靠近伺服电机的一侧设置有环形的挡水板，所述挡水板的内圆部位延伸至内棘轮和滚筒的外齿牙之间，所述挡水板的外圆部位延伸至外棘轮和传动筒的内齿牙之间，所述滚筒的外齿牙和传动筒的内齿牙之间设置有传动齿轮，所述传动齿轮与伺服电机传动连接，所述洗袜机本体内腔的底部固定安装有回收盒。

优选的，所述洗袜机本体的顶板、入料管和拉杆均呈圆弧状。

优选的，所述内棘轮靠近出水管的一端、外棘轮靠近出水管的一端与第一密封圈、第二密封圈和传动筒的一端均位于同一水平面。

优选的，所述外棘轮和传动轮的外表面均开设有与第二通槽连通的矩形通槽，且矩形通槽的内部设置有挡块，所述挡块的一端延伸至第二通槽的内部。

优选的，所述支撑架的底部固定安装有烘干箱，所述烘干箱的一侧固定安装有固定板，所述回收盒通过支撑架上表面开设的通孔与烘干箱连通。

优选的，所述烘干箱内腔的顶部固定安装有过滤网，所述烘干箱内腔的底部固定安装有污水槽。

优选的，所述烘干箱左右两个侧板的内壁上均固定安装有加热板，且每个加热板的外表面均固定安装有加热片，所述烘干箱前后两个侧板的内壁上均固定安装有紫外线杀菌灯。

优选的，所述烘干箱的左侧板上固定安装有风箱，所述烘干箱的右侧板上固定安装有排气阀，所述烘干箱位于风箱和排气阀之间的侧板上固定安装有干燥器，所述排气阀通过其出气口处设置的排气管与干燥器连通，所述干燥器通过其出气口处设置的排气管与风箱连通。

(三)有益效果

与现有技术相比，本发明提供了一种小型家用全自动洗袜机，具备以下

有益效果：

1、该小型家用全自动洗袜机，通过利用伺服电机带动滚筒和传动筒转动，利用内棘轮和外棘轮反向转动对袜子进行挤压清洗，改变传统的洗衣机搅拌清洗的方式，而且内棘轮和外棘轮的齿牙开设的方向相反，可以避免袜子发生卷曲，从而可以使袜子清洗的更加干净，有利于保持袜子的卫生。

2、该小型家用全自动洗袜机，通过在支撑架的底部安装有烘干箱，在使用的时候，可以将清洗之后的袜子通过回收盒输送进烘干箱内，将袜子进行烘干，并且通过在烘干箱的内部设置有紫外线杀菌灯，可以除去袜子上的细菌，而且通过设置风箱和排气阀，可以促进烘干箱内部空气的流通，从而可以节省烘干的时间。

3、该小型家用全自动洗袜机，通过设置干燥器，利用干燥器将排出的空气中的水分除去，然后将空气再次输送进烘干箱内，可以充分利用空气中的热量，从而可以减少能源的浪费，比较节能环保。

附图说明

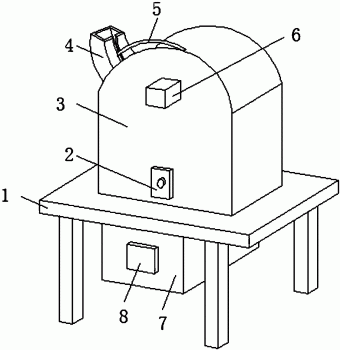

图1为本发明整体结构示意图；

图2为本发明洗袜机本体结构示意图；

图3为本发明洗袜机本体内部结构示意图一；

图4为本发明洗袜机本体内部结构示意图二；

图5为本发明洗袜机本体内部结构示意图三；

图6为本发明洗袜机本体后视图；

图7为本发明洗袜机本体内部结构示意图四；

图8为本发明挡块结构示意图；

图9为本发明内棘轮结构示意图；

图10为本发明滚筒结构示意图；

图11为本发明传动筒结构示意图；

图12为本发明外棘轮结构示意图；

图13为本发明烘干箱剖面图。

图中：1支撑架、2盖板、3洗袜机本体、4入料管、5拉杆、6伺服电机、7烘干箱、8固定板、9过滤网、10矩形通槽、11传动筒、12电磁铁、13挡水板、14滚筒、15回收盒、16外棘轮、17传动齿轮、18内棘轮、19出水管、20进水管、21挡块、22第一密封圈、23第一通槽、24第二通槽、25风箱、26排气管、27干燥器、28加热板、29加热片、30紫外线杀菌灯、31排气阀、32污水槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-13，提供的一种小型家用全自动洗袜机，包括支撑架1，支撑架1的顶部固定安装有洗袜机本体3，洗袜机本体3的一侧固定安装有伺服电机6，伺服电机6的下侧开设有矩形通槽，且矩形通槽的内部设置有盖板2，在使用的时候，可以通过打开盖板2将回收盒15内堵塞的袜子取出，方便观察洗袜机本体3内部的情况，袜机本体3顶部的左侧固定安装有入料管4，入料管4与洗袜机本体3的内腔连通，入料管4的右侧设置有拉杆5，洗袜机本体3的顶板、入料管4和拉杆5均呈圆弧状，入料管4右侧面的中部开设有缺口，拉杆5的一端穿过入料管4且延伸至洗袜机本体3的内部，拉杆5位于洗袜机本体3内部的一端固定安装有电磁铁12，在使用的时候，可以通过拉动拉杆5将电磁铁12从入料管4中拉出，从而可以将入料管4打开，方便将袜子放进洗袜机内部进行清洗。

洗袜机本体3内腔的中部设置有滚筒14，滚筒14靠近伺服电机6的一端一体成型向外延伸的外齿牙，滚筒14的外侧套设有内棘轮18，内棘轮18与滚筒14的外齿牙之间留有间隙，通过在内棘轮18和滚筒14的外齿牙之间留有间隙，方便挡水板13的安装，而且挡水板13位于齿牙的内侧，可以避免内棘轮18内部的水分流出导致齿牙发生锈蚀的现象，内棘轮18的内部开设有环形的第一通槽23，且第一通槽23远离外齿牙的一侧与洗袜机本体3的内腔连通，第一通槽23的另一侧为封闭状，内棘轮18的外表面一体成型有呈环形阵列分布的内棘轮齿，且内棘轮齿的外表面开设有呈均匀分布且与第一通槽23连通的通孔，方便水分的流通，而且在袜子顺着内棘轮18和外棘轮16转动的时候，在清洗的同时，袜子里的水分会被挤压出来，挤压出来的水分会通过通孔流进第一通槽23内，可以减少袜子内部集聚的水分，可以节省将袜子晾干的时间，第一通槽23远离伺服电机6的一端设置有第一密封圈22，第一密封圈22的外表面开设有与进水管20连通的进水孔，方便给洗袜机添加水分，而且通过设置第一密封圈22，可以避免内棘轮18内部的水分流出，可以避免影响洗袜机内部的环境，避免对洗袜机内部结构造成侵蚀，内棘轮18的外侧套设有外棘轮16，且内棘轮18与外棘轮16之间留有缝隙，外棘轮16的内部开设有第二通槽24，第二通槽24的开设方向与第一通槽23相同，且第二通槽24远离伺服电机6的一端设置有第二密封圈19，外棘轮16的内壁上一体成型有呈环形阵列分布的外棘轮齿，且内棘轮齿与外棘轮齿的开设方向相反，外棘轮齿的内壁上开设有与第二通槽24连通的通孔，外棘轮16的外侧套设有传动筒11，通过利用伺服电机6带动滚筒14和传动筒11转动，利用内棘轮18和外棘轮16反向转动对袜子进行挤压清洗，改变传统的洗衣机搅拌清洗的方式，而且内棘轮18和外棘轮16的齿牙开设的方向相反，可以避免袜子发生卷曲，从而可以使袜子清洗的更加干净，外棘轮16和传动筒11的外表面均开设有与第二通槽24连通的矩形通槽10，且矩形通槽10的内部设置有挡块21，挡块21的一端延伸至第二通槽24的内部，在使用的时候，可以通过拉杆5带动电磁铁12将挡块21抽出，然后将袜子放进内棘轮18与外棘轮16之间，然后在将挡块21放回，方便控制洗袜机的使用，内棘轮18靠近出水管19的一端、外棘轮16靠近出水管19的一端与第一密封圈22、第二密封圈19和传动筒11的一端均位于同一水平面，传动筒11靠近伺服电机6的一端一体成型有向内延伸的内齿牙，外棘轮16与传动筒11的内齿牙之间留有间隙，外棘轮16靠近伺服电机6的一侧设置有环形的挡水板13，挡水板13的内圆部位延伸至内棘轮18和滚筒14的外齿牙之间，挡水板13的外圆部位延伸至外棘轮16和传动筒11的内齿牙之间，通过设置挡水板21，可以限制水分的流通，避免水分洒落，可以保持传动装置的干燥，有利于延长设备的使用寿命，滚筒14的外齿牙和传动筒11的内齿牙之间设置有传动齿轮17，传动齿轮17与伺服电机6传动连接，洗袜机本体3内腔的底部固定安装有回收盒15，支撑架1的底部固定安装有烘干箱7，烘干箱7的一侧固定安装有固定板8，回收盒15通过支撑架1上表面开设的通孔与烘干箱7连通，通过在支撑架1的底部安装有烘干箱7，在使用的时候，可以将清洗之后的袜子通过回收盒15输送进烘干箱7内，将袜子进行烘干，并且通过在烘干箱7的内部设置有紫外线杀菌灯30，可以除去袜子上的细菌，而且通过设置风箱25和排气阀31，可以促进烘干箱7内部空气的流通，从而可以节省烘干的时间，烘干箱7内腔的顶部固定安装有过滤网9，烘干箱7内腔的底部固定安装有污水槽32，烘干箱7左右两个侧板的内壁上均固定安装有加热板28，且每个加热板28的外表面均固定安装有加热片29，烘干箱7前后两个侧板的内壁上均固定安装有紫外线杀菌灯30，烘干箱7的左侧板上固定安装有风箱25，烘干箱7的右侧板上固定安装有排气阀31，烘干箱7位于风箱25和排气阀31之间的侧板上固定安装有干燥器27，通过设置干燥器27，利用干燥器27将排出的空气中的水分除去，然后将空气再次输送进烘干箱7内，可以充分利用空气中的热量，从而可以减少能源的浪费，比较节能环保，排气阀31通过其出气口处设置的排气管26与干燥器27连通，干燥器27通过其出气口处设置的排气管26与风箱25连通。

工作原理：使用时，拉动拉杆5，通过电磁铁12将挡块21拉出，然后将袜子放进内棘轮18与外棘轮16之间，然后将挡块21插回矩形通槽10内，然后打开开关，通过进水管20将水输送进内棘轮18内部的第一通槽23内，水分会随着内棘轮18外表面的内棘轮齿上开设的通孔进入内棘轮18与外棘轮16之间，然后伺服电机6带动传动齿轮17转动，传动齿轮17在顺时针转动的同时会带动传动筒11一起顺时针转动，传动筒11带动其内侧的外棘轮16做顺时针转动，与此同时，滚筒14在传动齿轮17的带动下做逆时针转动，滚筒14带动内棘轮18做逆时针转动，此时，外棘轮16与内棘轮18做相对反向运动，将袜子进行揉搓清洗，清洗完毕之后，通过拉杆5带动电磁铁12将挡块21拉出，然后伺服电机6继续转动，当打开的矩形通槽10转动到回收盒15的位置时，袜子通过回收盒15掉进烘干箱7内，也可以人工打开盖板2将卡在回收盒15内的袜子取出，袜子进入烘干箱7之后，加热板28和加热片29工作产生热气，风箱25往烘干箱7内吹气，袜子上的水滴掉落在烘干箱7内的污水槽32内，潮湿的水汽随着空气通过排气阀31流出，然后排气阀31内的空气通过排气管26输送至干燥器27，经过干燥器27的干燥之后除去空气之后的水汽，将热空气通过风箱25再次输送进烘干箱7内循环使用。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该小型家用全自动洗袜机，通过利用伺服电机6带动滚筒14和传动筒11转动，利用内棘轮18和外棘轮16反向转动对袜子进行挤压清洗，改变传统的洗衣机搅拌清洗的方式，而且内棘轮18和外棘轮16的齿牙开设的方向相反，可以避免袜子发生卷曲，从而可以使袜子清洗的更加干净，有利于保持袜子的卫生。

进一步的，该小型家用全自动洗袜机，通过在支撑架1的底部安装有烘干箱7，在使用的时候，可以将清洗之后的袜子通过回收盒15输送进烘干箱7内，将袜子进行烘干，并且通过在烘干箱7的内部设置有紫外线杀菌灯30，可以除去袜子上的细菌，而且通过设置风箱25和排气阀31，可以促进烘干箱7内部空气的流通，从而可以节省烘干的时间。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个限定词”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
