专利摘要

本实用新型公开了一种等离子可燃气制备装置，包括第一等离子发生器、第二等离子发生器、气化炉、水洗塔、氢氧分离箱和干燥箱，所述干燥箱的出气口连接可燃气输送管，所述第一等离子发生器的进气口连接氧气输送管，所述第二等离子发生器的出气口连接水蒸气输送管，所述气化炉的侧壁还设有煤粉输送管；所述水洗塔内设有储水箱和喷淋装置，所述储水箱位于所述喷淋装置的下方，所述储水箱通过抽水泵与所述喷淋装置连接。本实用新型有效纯化制得的可燃气体，保证煤气化后的高燃烧率且无污染。

权利要求

1.一种等离子可燃气制备装置，其特征在于：包括第一等离子发生器、第二等离子发生器、气化炉、水洗塔、氢氧分离箱和干燥箱，所述第一等离子发生器的出气口和所述第二等离子发生器的出气口分别与所述气化炉的进气口连通，所述气化炉的出气口与所述水洗塔的进气口连通，所述水洗塔的出气口与所述氢氧分离箱的进气口连通，所述氢氧分离箱的出气口与所述干燥箱的进气口连通，所述干燥箱的出气口连接可燃气输送管；

所述第一等离子发生器的进气口连接氧气输送管，所述第二等离子发生器的出气口连接水蒸气输送管，所述气化炉的侧壁还设有煤粉输送管；

所述水洗塔内设有储水箱和喷淋装置，所述储水箱位于所述喷淋装置的下方，所述储水箱通过抽水泵与所述喷淋装置连接。

2.根据权利要求1所述的一种等离子可燃气制备装置，其特征在于：所述水洗塔相对所述抽水泵的一侧设有水源输送管，所述水洗塔的底部设有废渣输送管，所述废渣输送管的一端与所述储水箱连通，所述废渣输送管的另一端与所述煤粉输送管连通。

3.根据权利要求2所述的一种等离子可燃气制备装置，其特征在于：所述废渣输送管相对所述储水箱的一端设有压滤机。

4.根据权利要求1所述的一种等离子可燃气制备装置，其特征在于：所述氢氧分离箱为氢氧化钠溶液箱。

5.根据权利要求1所述的一种等离子可燃气制备装置，其特征在于：所述干燥箱为浓硫酸溶液箱。

6.根据权利要求1所述的一种等离子可燃气制备装置，其特征在于：所述气化炉的内壁为刚玉浇筑料内壁。

7.根据权利要求1所述的一种等离子可燃气制备装置，其特征在于：所述氢氧分离箱外设有加药箱。

说明书

技术领域

本实用新型属于能源设备技术领域，特别是涉及一种等离子可燃气制备装置。

背景技术

通常，生活及生产中加热所用的燃煤锅炉都是直接加煤燃烧，该方式会出现环境污染重、热损耗高、燃料浪费比较大和燃料利用率低等弊端，不利于社会生态和经济的可持续发展。

因此，有业者研究将煤气化后再利用，其原理是将煤送入反应器(如气化炉)内，在一定的温度和压力下，通过氧化催化剂将煤转化成可燃气体(如氢气)的过程。该技术虽然对上述问题取得一些进展，但是制得的可燃气体中仍然携带部分煤粉以及其他非可燃气体，用于燃烧仍然会给环境造成一定的污染。

实用新型内容

本实用新型主要解决的技术问题是提供一种等离子可燃气制备装置，有效纯化制得的可燃气体，保证煤气化后的高燃烧率且无污染。

为解决上述技术问题，本实用新型采用的一个技术方案是：一种等离子可燃气制备装置，包括第一等离子发生器、第二等离子发生器、气化炉、水洗塔、氢氧分离箱和干燥箱，所述第一等离子发生器的出气口和所述第二等离子发生器的出气口分别与所述气化炉的进气口连通，所述气化炉的出气口与所述水洗塔的进气口连通，所述水洗塔的出气口与所述氢氧分离箱的进气口连通，所述氢氧分离箱的出气口与所述干燥箱的进气口连通，所述干燥箱的出气口连接可燃气输送管；

所述第一等离子发生器的进气口连接氧气输送管，所述第二等离子发生器的出气口连接水蒸气输送管，所述气化炉的侧壁还设有煤粉输送管；

所述水洗塔内设有储水箱和喷淋装置，所述储水箱位于所述喷淋装置的下方，所述储水箱通过抽水泵与所述喷淋装置连接。

进一步地说，所述水洗塔相对所述抽水泵的一侧设有水源输送管，所述水洗塔的底部设有废渣输送管，所述废渣输送管的一端与所述储水箱连通，所述废渣输送管的另一端与所述煤粉输送管连通。

进一步地说，所述废渣输送管相对所述储水箱的一端设有压滤机。

进一步地说，所述氢氧分离箱为氢氧化钠溶液箱。

进一步地说，所述干燥箱为浓硫酸溶液箱。

进一步地说，所述气化炉的内壁为刚玉浇筑料内壁。

进一步地说，所述氢氧分离箱外设有加药箱。

本实用新型的有益效果至少具有以下几点：

一、本实用新型包括第一等离子发生器、第二等离子发生器、气化炉、水洗塔、氢氧分离箱和干燥箱，结构精简，能够有效纯化制得的可燃气体，保证煤气化后的高燃烧率且无污染；

二、本实用新型设有的水洗塔能够去除混合气体中的煤粉，并将沉淀于水洗塔底部的煤粉输送到气化炉循环使用；

三、本实用新型设有氢氧分离箱和干燥箱，可去除混合气体中的二氧化碳，并将剩余的氢气干燥后排出，用于燃烧。

附图说明

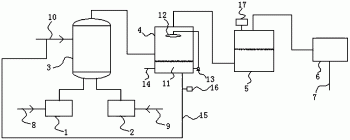

图1是本实用新型的工艺设备结构示意图；

附图中各部分标记如下：

第一等离子发生器1、第二等离子发生器2、气化炉3、水洗塔4、氢氧分离箱5、干燥箱6、可燃气输送管7、氧气输送管8、水蒸气输送管9、煤粉输送管10、储水箱11、喷淋装置12、抽水泵13、水源输送管14、废渣输送管15、压滤机16和加药箱17。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

实施例：一种等离子可燃气制备装置，如图1所示，包括第一等离子发生器1、第二等离子发生器2、气化炉3、水洗塔4、氢氧分离箱5和干燥箱6，所述第一等离子发生器1的出气口和所述第二等离子发生器2的出气口分别与所述气化炉3的进气口连通，所述气化炉3的出气口与所述水洗塔4的进气口连通，所述水洗塔4的出气口与所述氢氧分离箱5的进气口连通，所述氢氧分离箱5的出气口与所述干燥箱6的进气口连通，所述干燥箱6的出气口连接可燃气输送管7；

所述第一等离子发生器1的进气口连接氧气输送管8，所述第二等离子发生器2的出气口连接水蒸气输送管9，所述气化炉3的侧壁还设有煤粉输送管10；

所述水洗塔4内设有储水箱11和喷淋装置12，所述储水箱11位于所述喷淋装置12的下方，所述储水箱11通过抽水泵13与所述喷淋装置12连接。

所述水洗塔4相对所述抽水泵13的一侧设有水源输送管14，所述水洗塔4的底部设有废渣输送管15，所述废渣输送管15的一端与所述储水箱11连通，所述废渣输送管15的另一端与所述煤粉输送管10连通。

所述废渣输送管15相对所述储水箱11的一端设有压滤机16。

所述氢氧分离箱5为氢氧化钠溶液箱。

所述干燥箱6为浓硫酸溶液箱。

所述气化炉3的内壁为刚玉浇筑料内壁。

所述氢氧分离箱5外设有加药箱。

本实用新型的工作原理如下：氧气和水蒸气分别通过第一等离子发生器和第二等离子发生器电离后输送到气化炉中，并与气化炉中通入的煤粉反应生成二氧化碳和氢气，二氧化碳和氢气的混合气体通过水洗塔可去除气体中含有的煤粉，再通过氢氧分离箱吸附混合气体中的二氧化碳，最后通过干燥箱将剩余氢气干燥后输送用于燃烧。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
