专利摘要

本实用新型公开了一种美术用可移动式美术盒，包括下安装框，所述下安装框的内部设置有放置框，所述下安装框的上方设置有上安装框，所述上安装框与下安装框的靠下方均设置有空心腔，所述空心腔的内部设置有支撑板，所述支撑板的一端固定有限位块，所述限位块远离支撑板的一侧连接有摩擦片，所述支撑板的另一端固定有拉环，所述支撑板的内部设置有若干个固定槽；本实用新型在原有的美术用可移动式美术盒的上安装框及下安装框上增设可以伸缩的支撑装置，当放置板与放置框从上安装框及下安装框内抽出使用时，将支撑装置伸出以支撑放置板与放置框，当不需要使用放置板与放置框时，将支撑装置收缩起来，方便移动装置。

权利要求

1.一种美术用可移动式美术盒，包括下安装框（11），其特征在于：所述下安装框（11）的内部设置有放置框（10），所述下安装框（11）的上方设置有上安装框（1），所述上安装框（1）与下安装框（11）的靠下方均设置有空心腔（9），所述空心腔（9）的内部设置有支撑板（7），所述支撑板（7）的一端固定有限位块（15），所述限位块（15）远离支撑板（7）的一侧连接有摩擦片（19），所述支撑板（7）的另一端固定有拉环（8），所述支撑板（7）的内部设置有若干个固定槽（16），所述固定槽（16）的内部安装有弹簧（17），所述弹簧（17）远离固定槽（16）的一侧连接有支撑杆（18），所述空心腔（9）靠近拉环（8）的一端设置有抽拉孔（14），所述上安装框（1）与下安装框（11）的侧壁上均设置有挡板（13），所述挡板（13）与上安装框（1）及挡板（13）与下安装框（11）之间均通过铰链（12）转动连接，所述挡板（13）的内部设置有放置板（6），所述放置板（6）的靠上方一端设置有安装槽（2），所述放置板（6）的靠上方另一端设置有放置槽（4），所述安装槽（2）的侧壁上设置有移动槽（20），所述安装槽（2）的内部靠下方设置有轴承（24），所述轴承（24）的内部设置有螺杆（26），所述螺杆（26）的外围套设有滑块（25），所述滑块（25）的两侧壁上均固定有连接杆（23），所述连接杆（23）远离滑块（25）的一侧安装有移动杆（21），所述螺杆（26）远离轴承（24）的一端安装有手摇杆（22），所述放置槽（4）的内部靠下方设置有顶升板（5），所述顶升板（5）的上方设置有调色盘（3）。

2.根据权利要求1所述的一种美术用可移动式美术盒，其特征在于：所述抽拉孔（14）的直径小于支撑板（7）与限位块（15）的长度和。

3.根据权利要求1所述的一种美术用可移动式美术盒，其特征在于：所述支撑板（7）与限位块（15）为一体式结构。

4.根据权利要求1所述的一种美术用可移动式美术盒，其特征在于：所述手摇杆（22）的侧壁上设置有防滑纹。

5.根据权利要求1所述的一种美术用可移动式美术盒，其特征在于：所述顶升板（5）与移动杆（21）之间通过焊接方式固定连接。

6.根据权利要求1所述的一种美术用可移动式美术盒，其特征在于：所述调色盘（3）靠近移动槽（20）的侧壁上且对应移动槽（20）的位置处设置有第一移动槽。

说明书

技术领域

本实用新型属于美术盒技术领域，具体涉及一种美术用可移动式美术盒。

背景技术

绘美术画在技术层面上，是一个以表面作为支撑面，再在其之上加上颜色的做法，那些表面可以是纸张或布，加颜色的工具可以通过画笔、也可以通过刷子、海绵或是布条等。

现有技术存在以下问题：1、现有的美术用可移动式美术盒在上安装框及下安装框内设置有放置板及放置框，用来放置美术绘画所需的工具，且放置板与放置框可以从上安装框及下安装框内抽出，但美术盒上没有设置用来支撑抽出来的放置板与放置框的支撑装置；2、现有的美术用可移动式美术盒在放置板上设置有放置槽，用来放置调色盘，避免打翻调色盘，但美术绘画操作完成后，需要清洗调色盘时，不方便从放置槽内取出。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种美术用可移动式美术盒，具有支撑装置、方便拿取的特点。

为实现上述目的，本实用新型提供如下技术方案：一种美术用可移动式美术盒，包括下安装框，所述下安装框的内部设置有放置框，所述下安装框的上方设置有上安装框，所述上安装框与下安装框的靠下方均设置有空心腔，所述空心腔的内部设置有支撑板，所述支撑板的一端固定有限位块，所述限位块远离支撑板的一侧连接有摩擦片，所述支撑板的另一端固定有拉环，所述支撑板的内部设置有若干个固定槽，所述固定槽的内部安装有弹簧，所述弹簧远离固定槽的一侧连接有支撑杆，所述空心腔靠近拉环的一端设置有抽拉孔，所述上安装框与下安装框的侧壁上均设置有挡板，所述挡板与上安装框及挡板与下安装框之间均通过铰链转动连接，所述挡板的内部设置有放置板，所述放置板的靠上方一端设置有安装槽，所述放置板的靠上方另一端设置有放置槽，所述安装槽的侧壁上设置有移动槽，所述安装槽的内部靠下方设置有轴承，所述轴承的内部设置有螺杆，所述螺杆的外围套设有滑块，所述滑块的两侧壁上均固定有连接杆，所述连接杆远离滑块的一侧安装有移动杆，所述螺杆远离轴承的一端安装有手摇杆，所述放置槽的内部靠下方设置有顶升板，所述顶升板的上方设置有调色盘。

优选的，所述抽拉孔的直径小于支撑板与限位块的长度和。

优选的，所述支撑板与限位块为一体式结构。

优选的，所述手摇杆的侧壁上设置有防滑纹。

优选的，所述顶升板与移动杆之间通过焊接方式固定连接。

优选的，所述调色盘靠近移动槽的侧壁上且对应移动槽的位置处设置有第一移动槽。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型在原有的美术用可移动式美术盒的上安装框及下安装框上增设可以伸缩的支撑装置，当放置板与放置框从上安装框及下安装框内抽出使用时，将支撑装置伸出以支撑放置板与放置框，当不需要使用放置板与放置框时，将支撑装置收缩起来，方便移动装置。

2、本实用新型在原有的美术用可移动式美术盒的放置槽内增设顶升装置，当需要清洗调色盘时，可以通过顶升装置将放置槽内的调色盘顶出放置槽，方便从放置槽内拿出调色盘进行清洗。

附图说明

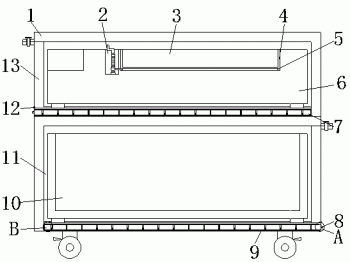

图1为本实用新型的结构示意图；

图2为本实用新型图1A处的放大图；

图3为本实用新型图1B处的放大图；

图4为本实用新型安装槽的侧视图；

图5为本实用新型安装槽的侧剖图。

图中：1、上安装框；2、安装槽；3、调色盘；4、放置槽；5、顶升板；6、放置板；7、支撑板；8、拉环；9、空心腔；10、放置框；11、下安装框；12、铰链；13、挡板；14、抽拉孔；15、限位块；16、固定槽；17、弹簧；18、支撑杆；19、摩擦片；20、移动槽；21、移动杆；22、手摇杆；23、连接杆；24、轴承；25、滑块；26、螺杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供以下技术方案：一种美术用可移动式美术盒，包括下安装框11，下安装框11的内部设置有放置框10，下安装框11的上方设置有上安装框1，上安装框1与下安装框11的靠下方均设置有空心腔9，空心腔9的内部设置有支撑板7，支撑板7的一端固定有限位块15，限位块15远离支撑板7的一侧连接有摩擦片19，支撑板7的另一端固定有拉环8，支撑板7的内部设置有若干个固定槽16，固定槽16的内部安装有弹簧17，弹簧17远离固定槽16的一侧连接有支撑杆18，空心腔9靠近拉环8的一端设置有抽拉孔14，上安装框1与下安装框11的侧壁上均设置有挡板13，挡板13与上安装框1及挡板13与下安装框11之间均通过铰链12转动连接，挡板13的内部设置有放置板6，放置板6的靠上方一端设置有安装槽2，放置板6的靠上方另一端设置有放置槽4，安装槽2的侧壁上设置有移动槽20，安装槽2的内部靠下方设置有轴承24，轴承24的内部设置有螺杆26，螺杆26的外围套设有滑块25，滑块25的两侧壁上均固定有连接杆23，连接杆23远离滑块25的一侧安装有移动杆21，螺杆26远离轴承24的一端安装有手摇杆22，放置槽4的内部靠下方设置有顶升板5，顶升板5的上方设置有调色盘3。

为了避免支撑板7脱离空心腔9，本实施例中，优选的，抽拉孔14的直径小于支撑板7与限位块15的长度和。

为了通过限位块15限制支撑板7的移动，本实施例中，优选的，支撑板7与限位块15为一体式结构。

为了方便转动手摇杆22，本实施例中，优选的，手摇杆22的侧壁上设置有防滑纹。

为了通过移动杆21带动顶升板5升降，本实施例中，优选的，顶升板5与移动杆21之间通过焊接方式固定连接。

为了方便顶升板5升降，本实施例中，优选的，调色盘3靠近移动槽20的侧壁上且对应移动槽20的位置处设置有第一移动槽。

本实用新型的工作原理及使用流程：本实用新型将美术盒移动到需要使用的位置处，再通过拉环8将空心腔9内的支撑板7从抽拉孔14中抽出，支撑板7末端的限位块15可以避免支撑板7脱离空心腔9，固定槽16内的弹簧17挤压力恢复原状，从而带动支撑杆18向上移动，再通过铰链12转动打开上安装框1及下安装框11侧壁上的挡板13，挡板13下落接触到支撑杆18后停止下落，再从上安装框1及下安装框11内抽出放置板6及放置框10，并将放置板6及放置框10放置到支撑杆18上，再从放置框10内取出美术绘画所需的工具，并在放置板6上的调色盘3内进行颜料调色，当绘画完成后需要对调色盘3进行清洗时，通过手动转动安装槽2上的手摇杆22，手摇杆22带动螺杆26在轴承24内转动，从而带动螺杆26上的滑块25向上移动，从而带动连接杆23向上移动，从而带动移动杆21在移动槽20内向上移动，从而带动放置槽4内的顶升板5向上移动，从而将调色盘3顶出放置槽4，再对调色盘3进行清洗。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
