专利摘要

本实用新型公开了一种农业玉米高效研磨结构，包括工作台，所述工作台的底部安装有支腿，所述工作台的底部通过螺栓固定有收料盒，所述工作台的顶部固定有下磨盘，所述下磨盘的顶部开设有限位孔，所述下磨盘的内部开设有磨槽，所述下磨盘与收料盒通过通槽连通，所述工作台的顶部固定有支撑柱，所述支撑柱的侧面开设有滑槽，所述支撑柱的顶部安装有第一电机，所述第一电机的输出轴插入滑槽的内部并连接有丝杆。本实用新型通过设置限位板、限位块和限位孔，在研磨时原料不会洒出，避免造成浪费；通过设置螺杆、滤盒、液压缸和毛刷，方便研磨后的玉米粉的取出方便操作人员使用。

权利要求

1.一种农业玉米高效研磨结构，包括工作台(1)，其特征在于，所述工作台(1)的底部安装有支腿(2)，所述工作台(1)的底部通过螺栓固定有收料盒(3)，所述工作台(1)的顶部固定有下磨盘(4)，所述下磨盘(4)的顶部开设有限位孔(5)，所述下磨盘(4)的内部开设有磨槽，所述下磨盘(4)与收料盒(3)通过通槽连通，所述工作台(1)的顶部固定有支撑柱(6)，所述支撑柱(6)的侧面开设有滑槽，所述支撑柱(6)的顶部安装有第一电机(9)，所述第一电机(9)的输出轴插入滑槽的内部并连接有丝杆(7)，所述丝杆(7)上通过螺纹套接有滑块(8)，所述滑块(8)与滑槽滑动连接，两个所述滑块(8)之间固定有支撑板(10)，所述支撑板(10)的底部安装有第二电机(11)，所述第二电机(11)的输出轴上活动套接有限位板(13)，所述限位板(13)的顶部与第二电机(11)之间安装有弹簧(12)，所述限位板(13)的底部固定有限位块(14)，所述第二电机(11)的输出轴上固定套接有固定环(15)，所述第二电机(11)的输出轴的底部固定有上磨盘(16)。

2.根据权利要求1所述的一种农业玉米高效研磨结构，其特征在于，所述收料盒(3)为中空的圆柱体结构，所述收料盒(3)的内部通过螺纹连接有滤盒(20)，所述滤盒(20)为中空的长方体结构，所述滤盒(20)的侧面固定有液压缸(19)，所述液压缸(19)的活塞杆插入滤盒(20)的内部并连接有毛刷(21)，所述毛刷(21)与滤盒(20)的底部滑动连接。

3.根据权利要求1所述的一种农业玉米高效研磨结构，其特征在于，所述上磨盘(16)的底部固定有螺杆(18)，所述螺杆(18)的顶部固定套接有密封块(17)，所述密封块(17)的直径与下磨盘(4)底部的通槽内径相等。

4.根据权利要求1所述的一种农业玉米高效研磨结构，其特征在于，所述支腿(2)的数量为四个，所述限位孔(5)的数量为若干个，所述限位块(14)的数量为若干个。

5.根据权利要求1所述的一种农业玉米高效研磨结构，其特征在于，所述限位孔(5)的内径与限位块(14)截面的直径相等。

6.根据权利要求1所述的一种农业玉米高效研磨结构，其特征在于，所述磨槽的数量为若干个，若干个所述磨槽位于下磨盘(4)内呈圆周阵列分布。

说明书

技术领域

本实用新型涉及玉米加工技术领域，尤其涉及一种农业玉米高效研磨结构。

背景技术

玉米是禾本科的一年生草本植物。又名苞谷、苞米棒子、玉蜀黍、珍珠米等。原产于中美洲和南美洲，它是世界重要的粮食作物，广泛分布于美国、中国、巴西和其他国家。

由玉米粒加工至玉米粉的过程中需要使用到研磨结构，现有的研磨结构使用存在不足，首先，现有的装置在使用时原料容易溅出研磨槽，造成原料的浪费；其次，研磨得到的产品不易取出，不利于人们的使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业玉米高效研磨结构。

为了实现上述目的，本实用新型采用了如下技术方案：

一种农业玉米高效研磨结构，包括工作台，所述工作台的底部安装有支腿，所述工作台的底部通过螺栓固定有收料盒，所述工作台的顶部固定有下磨盘，所述下磨盘的顶部开设有限位孔，所述下磨盘的内部开设有磨槽，所述下磨盘与收料盒通过通槽连通，所述工作台的顶部固定有支撑柱，所述支撑柱的侧面开设有滑槽，所述支撑柱的顶部安装有第一电机，所述第一电机的输出轴插入滑槽的内部并连接有丝杆，所述丝杆上通过螺纹套接有滑块，所述滑块与滑槽滑动连接，两个所述滑块之间固定有支撑板，所述支撑板的底部安装有第二电机，所述第二电机的输出轴上活动套接有限位板，所述限位板的顶部与第二电机之间安装有弹簧，所述限位板的底部固定有限位块，所述第二电机的输出轴上固定套接有固定环，所述第二电机的输出轴的底部固定有上磨盘。

优选的，所述收料盒为中空的圆柱体结构，所述收料盒的内部通过螺纹连接有滤盒，所述滤盒为中空的长方体结构，所述滤盒的侧面固定有液压缸，所述液压缸的活塞杆插入滤盒的内部并连接有毛刷，所述毛刷与滤盒的底部滑动连接。

优选的，所述上磨盘的底部固定有螺杆，所述螺杆的顶部固定套接有密封块，所述密封块的直径与下磨盘底部的通槽内径相等。

优选的，所述支腿的数量为四个，所述限位孔的数量为若干个，所述限位块的数量为若干个。

优选的，所述限位孔的内径与限位块截面的直径相等。

优选的，所述磨槽的数量为若干个，若干个所述磨槽位于下磨盘内呈圆周阵列分布。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中使用时，首先启动第一电机，第一电机带动丝杆，丝杆通过螺纹传动带动滑块，滑块带动支撑板，支撑板带动第二电机，第二电机带动上磨盘，上磨盘带动螺杆，螺杆带动密封块，密封块将通槽封堵，关闭第一电机，向上磨盘和下磨盘之间投放玉米粒，再次启动第一电机，第一电机带动丝杆，丝杆通过螺纹传动带动滑块，滑块带动支撑板，支撑板带动第二电机，第二电机带动限位板，限位板带动限位块，限位块进入限位孔的内部将下磨盘完全覆盖，启动第二电机进行研磨，操作简单使用方便，在研磨时原料不会洒出，避免造成浪费；

2、本实用新型中研磨结束后，反向启动第一电机，第一电机带动丝杆，丝杆通过螺纹传动带动滑块，滑块带动支撑板，支撑板带动第二电机，第二电机带动限位板，限位板带动限位块，限位块脱离限位孔，第二电机带动上磨盘，上磨盘带动螺杆，螺杆带动密封块，密封块脱离通槽，启动第二电机，第二电机带动螺杆，螺杆在通槽的内部转动，将玉米粉挤出，落入滤盒的玉米粉被滤盒过滤，颗粒稍大的玉米粉被拦截，启动液压缸，液压缸的活塞杆带动毛刷，毛刷对滤盒进行疏导，保持滤盒的畅通，方便研磨后的玉米粉的取出方便操作人员使用。

附图说明

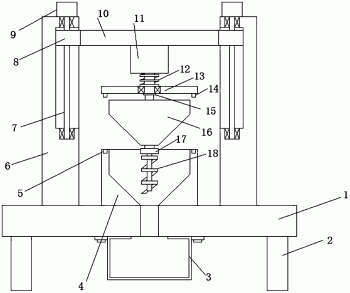

图1为本实用新型提出的一种农业玉米高效研磨结构的实施例一的结构示意图；

图2为本实用新型提出的一种农业玉米高效研磨结构的工作台的俯视图；

图3为本实用新型提出的一种农业玉米高效研磨结构的实施例二的结构示意图。

图中：1工作台、2支腿、3收料盒、4下磨盘、5限位孔、6支撑柱、7丝杆、8滑块、9第一电机、10支撑板、11第二电机、12弹簧、13限位板、14限位块、15固定环、16上磨盘、17密封块、18螺杆、19液压缸、20滤盒、21毛刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例一：

参照图1-2，一种农业玉米高效研磨结构，包括工作台1工作台1的底部安装有支腿2，工作台1的底部通过螺栓固定有收料盒3，工作台1的顶部固定有下磨盘4，下磨盘4的顶部开设有限位孔5，下磨盘4的内部开设有磨槽，下磨盘4与收料盒3通过通槽连通，工作台1的顶部固定有支撑柱6，支撑柱6的侧面开设有滑槽，支撑柱6的顶部安装有第一电机9，第一电机9的输出轴插入滑槽的内部并连接有丝杆7，丝杆7上通过螺纹套接有滑块8，滑块8与滑槽滑动连接，两个滑块8之间固定有支撑板10，支撑板10的底部安装有第二电机11，第二电机11的输出轴上活动套接有限位板13，限位板13的顶部与第二电机11之间安装有弹簧12，限位板13的底部固定有限位块14，第二电机11的输出轴上固定套接有固定环15，第二电机11的输出轴的底部固定有上磨盘16。

其中，上磨盘16的底部固定有螺杆18，螺杆18的顶部固定套接有密封块17，密封块17的直径与下磨盘4底部的通槽内径相等。

其中，支腿2的数量为四个，限位孔5的数量为若干个，限位块14的数量为若干个。

其中，限位孔5的内径与限位块14截面的直径相等。

其中，磨槽的数量为若干个，若干个磨槽位于下磨盘4内呈圆周阵列分布。

实施例二：

参照图2-3，一种农业玉米高效研磨结构，包括工作台1工作台1的底部安装有支腿2，工作台1的底部通过螺栓固定有收料盒3，工作台1的顶部固定有下磨盘4，下磨盘4的顶部开设有限位孔5，下磨盘4的内部开设有磨槽，下磨盘4与收料盒3通过通槽连通，工作台1的顶部固定有支撑柱6，支撑柱6的侧面开设有滑槽，支撑柱6的顶部安装有第一电机9，第一电机9的输出轴插入滑槽的内部并连接有丝杆7，丝杆7上通过螺纹套接有滑块8，滑块8与滑槽滑动连接，两个滑块8之间固定有支撑板10，支撑板10的底部安装有第二电机11，第二电机11的输出轴上活动套接有限位板13，限位板13的顶部与第二电机11之间安装有弹簧12，限位板13的底部固定有限位块14，第二电机11的输出轴上固定套接有固定环15，第二电机11的输出轴的底部固定有上磨盘16。

其中，收料盒3为中空的圆柱体结构，收料盒3的内部通过螺纹连接有滤盒20，滤盒20为中空的长方体结构，滤盒20的侧面固定有液压缸19，液压缸19的活塞杆插入滤盒20的内部并连接有毛刷21，毛刷21与滤盒20的底部滑动连接。

其中，上磨盘16的底部固定有螺杆18，螺杆18的顶部固定套接有密封块17，密封块17的直径与下磨盘4底部的通槽内径相等。

其中，支腿2的数量为四个，限位孔5的数量为若干个，限位块14的数量为若干个。

其中，限位孔5的内径与限位块14截面的直径相等。

其中，磨槽的数量为若干个，若干个磨槽位于下磨盘4内呈圆周阵列分布。

工作原理：使用时，首先启动第一电机9，第一电机9带动丝杆7，丝杆7通过螺纹传动带动滑块8，滑块8带动支撑板10，支撑板10带动第二电机11，第二电机11带动上磨盘16，上磨盘16带动螺杆18，螺杆18带动密封块17，密封块17将通槽封堵，关闭第一电机9，向上磨盘16和下磨盘4之间投放玉米粒，再次启动第一电机9，第一电机9带动丝杆7，丝杆7通过螺纹传动带动滑块8，滑块8带动支撑板10，支撑板10带动第二电机11，第二电机11带动限位板13，限位板13带动限位块14，限位块14进入限位孔5的内部将下磨盘4完全覆盖，启动第二电机11进行研磨，操作简单使用方便，在研磨时原料不会洒出，避免造成浪费；

研磨结束后，反向启动第一电机9，第一电机9带动丝杆7，丝杆7通过螺纹传动带动滑块8，滑块8带动支撑板10，支撑板10带动第二电机11，第二电机11带动限位板13，限位板13带动限位块14，限位块14脱离限位孔5，第二电机11带动上磨盘16，上磨盘16带动螺杆18，螺杆18带动密封块17，密封块17脱离通槽，启动第二电机11，第二电机11带动螺杆18，螺杆18在通槽的内部转动，将玉米粉挤出，落入滤盒20的玉米粉被滤盒20过滤，颗粒稍大的玉米粉被拦截，启动液压缸19，液压缸19的活塞杆带动毛刷21，毛刷21对滤盒20进行疏导，保持滤盒20的畅通，方便研磨后的玉米粉的取出方便操作人员使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
