专利摘要

本实用新型公开了一种基于3D打印技术的盲文认知教学辅助用具，其特征在于，包括箱体，箱体上设有由3D打印的中文构成的中文区及盲文区，盲文区内设有盲文，中文区和/或盲文区内穿插有3D图形，这些3D图形更有利于盲人感知文章的内容；箱体的侧面设有出声孔，箱体内设有充电电池，充电电池与开关及语音模块连接，语音模块与喇叭连接，语音模块上的音量调节按钮、充电电池的充电端口、开关从箱体中露出。本实用新型能帮助盲人多方位感知优美的文章、中文和画面，从而提高盲文的教学效果。另一方面，本实用新型基于3D建模和3D打印技术输出，可以作出任何需求模型，无需制版，成本低，立体画面表现效果突显。

权利要求

1.一种基于3D打印技术的盲文认知教学辅助用具，其特征在于，包括箱体(1)，箱体(1)上设有由3D打印的中文构成的中文区(Ⅰ)及盲文区(Ⅱ)，盲文区(Ⅱ)内设有盲文，中文区(Ⅰ)和/或盲文区(Ⅱ)内穿插有3D图形；箱体(1)的侧面设有出声孔(2)，箱体(1)内设有充电电池(3)，充电电池(3)与开关(4)及语音模块(5)连接，语音模块(5)与喇叭(6)连接，语音模块(5)上的音量调节按钮(7)、充电电池的充电端口(8)、开关(4)从箱体(1)中露出。

2.如权利要求1所述的基于3D打印技术的盲文认知教学辅助用具，其特征在于，所述中文区(Ⅰ)中的虚词为凹陷结构，其它字为凸起结构。

说明书

技术领域

本实用新型涉及一种基于3D打印技术的盲文认知教学辅助用具，属于教学用具技术领域。

背景技术

大的技术背景为计算机与互联网被广泛应用的数字化时代，人们的沟通与生活方式都依赖与此，在本质上发生了改变。其中虚拟技术的发展使得某些不可能成为一种可能，我们的生活更加的直观化，跨界的融合也成为容易实现的现实。人工智能大数据的参与与分析也使得人们的各种新需求被激发出来，个性化的服务与体验成为小成本的可能。

3D建模技术，利用计算机三维制作软件，通过虚拟三维空间构建出具有三维数据的模型。三维模型是物体的多边形表示，通常用计算机或者其它视频设备进行显示。

3D打印技术，它是一种以数字模型文件为基础，运用粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术，是快速成型技术的一种。目前3D打印通常是采用数字技术材料打印机来实现，常在模具制造、工业设计等领域被用于制造模型，后逐渐用于一些产品的直接制造，已经有使用这种技术打印而成的零部件。该技术在珠宝、鞋类、工业设计、建筑、工程和施工(AEC)、汽车，航空航天、牙科和医疗产业、教育、地理信息系统、土木工程、枪支以及其他领域都有所应用。

中文的盲文，专为盲人设计、靠触觉感知的点字、凸字类文字。透过点字板、点字机、点字打印机等在纸张上制作出不同组合的凸点而组成，一般每一个方块的点字是由六点组成，左侧从上到下为123，右侧为456，叫一方。《国家通用盲文方案》由国家语言文字工作委员会规范标准审定委员会审定，经中国残疾人联合会、教育部、国家语言文字工作委员会同意，作为语言文字规范发布，自2018年7月1日起实施。

目前的盲文教学直接采用盲文印刷书籍，基本没有其它有效的辅助盲人综合认知的教学用具。盲文教学采用这种单一、枯燥、抽象的盲文点子来学习成篇的文章，盲人需要付出更多的精力去理解内容。目前的盲文教学比较生硬、枯燥，过于抽象，无直接感官体验，是一种缺少全面认知的教学形式，不利于盲人理解内容的真谛。

现有盲文教材是由凸起的点子组成的拼音文字，盲人用手触摸点子的位置，以此识读文字。盲文书籍是利用特殊的方法印刷，一般是将计算机中的盲文信息，输入盲文打版机；在安装有双层铁皮的盲文制版机里将铁皮上冲压出凹凸的点子，制成盲文印版；将双层凹凸的铁皮印版分别固定在印刷机的两个滚筒上，安装好卷筒纸版，纸板从印版中穿过，经滚筒加压，纸板上形成隆起的可供盲人触摸阅读的盲文圆点。当然也可以采用照相制版和丝网印刷相结合的方法，用微球发泡油墨印刷，有墨迹的部位形成凸起的盲文点子，类似于人民币上的盲文。

因此，现有技术的缺点主要在以下几方面：

1.现有的盲文教学高度依靠盲文点子来传授文字信息，不能提供相应的画面代入感，不能让盲人在识字、阅读文章的同时感受到其描绘的场景，让学习者感到过程的枯燥、单一，特别是对于初次接触盲文的学习者没能在引发兴趣上起到很好的作用。

2.目前盲人在整个的教学认知过程中，关于认知的感觉、知觉、记忆等基本得到锻炼，但对于需要画面感、具体形象来进行的思维、想象等方面相对缺少，认知的综合作用显现成问题，阅读者的心理活动受限，对于阅读的内容认识不深入，导致对于盲文的识字以及文章内容的理解效率低下，教学进程缓慢。

3.目前的盲文印刷技术只能在比较细微的表面做出凹凸分别，不能比较立体的来体现大的空间维度变化。对于盲文中需要的插画也无法直接表现。

4.对于中文环境下的盲人，由于盲文的拼音化，没法认识到汉字之美，没法体会其日常使用的语言变成文字后在书写与结构上的呼应之美，从而更深刻的理解字、词、句、章的美妙。

发明内容

本实用新型所要解决的技术问题是：目前盲文教学中依靠盲文点子来传授文字信息，不能提供相应的画面代入感，教学枯燥、单一，学习者兴趣低下，效率不高的现象。

为了解决上述问题，本实用新型提供了一种基于3D打印技术的盲文认知教学辅助用具，其特征在于，包括箱体，箱体上设有由3D打印的中文构成的中文区及盲文区，盲文区内设有盲文，中文区和/或盲文区内穿插有3D图形，这些3D图形更有利于盲人感知文章的内容；箱体的侧面设有出声孔，箱体内设有充电电池，充电电池与开关及语音模块连接，语音模块与喇叭连接，语音模块上的音量调节按钮、充电电池的充电端口、开关从箱体中露出。

优选地，所述中文区中的虚词为凹陷结构，其它字为凸起结构。

本实用新型提供的一种基于3D打印技术的新型盲文教学用具，包括一篇文章的盲文、对应的中文、配图的画面、配音，在盲文认知教学领域这是一种集合多方面综合认知的新型教学用具。同时也充分发挥综合认知的作用，用具体形象来进行思维、想象等方面的联合作用，提高对所学知识的深度认知以及最后的语言交流表达；由于配对中文的出现也使得盲人可以认知中文的形态与结构之美。所述文章包括名家散文、名家诗词等描写画面场景的文章诗词。

本实用新型集经过高匹配度设计的盲文、中文、图形及声音多媒体在一个“沉浸式”教具结构上，按照文章内容的主次分别具有不同的高低层次。

本实用新型能帮助盲人多方位感知优美的文章、中文和画面，从而提高盲文的教学效果。另一方面，本实用新型基于3D建模和3D打印技术输出，可以作出任何需求模型，无需制版，成本低，立体画面表现效果突显，而传统的盲文印刷出版物需要制版，高成本、无法表现插图、无法定制。

通过此教具辅助教学，解决盲人由于视觉障碍在盲文学习时缺失的形象感，以及由此阅读一篇美文时不能感受到所描绘的画面的遗憾，同时也让盲人有感受汉字之美的机会，增强盲文学习的兴趣与效果。与现有技术相比，本实用新型的有益效果在于：

1、盲文、图形画面、汉字配套组成的多元感知，将盲文文章与图形画面穿插巧妙结合，多方面综合感知文章内容与描述画面，起到增强学习效果的作用；

2、基于3D打印技术，画面感强，灵活高效，无需经过传统出版物的制版、印刷，成本低；

3、将盲文、汉字与图形画面在盲人熟悉的盲文学习中结合出现，在感受画面的同时感受汉字之美。

附图说明

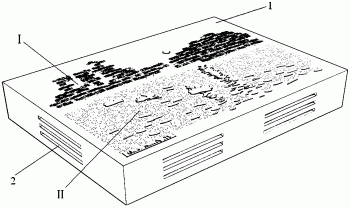

图1为实施例提供的基于3D打印技术的盲文认知教学辅助用具的结构示意图；

图2为实施例提供的基于3D打印技术的盲文认知教学辅助用具的俯视图；

图3为箱体内部结构的示意图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

实施例

如图1-3为本实施例提供的一种基于3D打印技术的盲文认知教学辅助用具，以巴金所著的《海上日出》为题材，其包括箱体1，箱体1上设有由3D打印的中文构成的中文区Ⅰ及盲文区Ⅱ，盲文区Ⅱ内设有盲文，中文区Ⅰ内穿插有太阳的3D图形，盲文区Ⅱ内穿插有类似于海的波浪的3D图形。中文区Ⅰ中的虚词(例如“了”、“的”、“地”、“得”、“着”等)为凹陷结构，其它字为凸起结构，且虚词的大小较其它字要小。

箱体1的侧面设有出声孔2。箱体1内设有充电电池3，充电电池3与开关4及语音模块5连接，语音模块5与喇叭6连接，语音模块5上的音量调节按钮7、充电电池的充电端口8、开关4从箱体1中露出。

盲文为此文章的国家通用盲文(包括作者出处)，中文为相应的汉字，所述画面为文章所描写的相关性较高的印象派名家莫奈的名画“日出印象”，左下角为3D打印的莫奈签名Ⅲ。

本实施例中所采用的语音模块5的型号为佳强JRF903标准版；喇叭6的规格为8Ω，3W；充电电池3的型号为格耐尔12V锂电池组2600mAh；开关4的型号为众创PC-5701。

本实用新型可以让盲人在阅读的同时，触摸到分布在字里行间的图案，整体地感受到文章描绘的画面，同时也可以感受到整体图形组成中的一个个方块汉字的美。
