专利摘要

本新型公开一种小广角汽车后视镜头,包括制有镜腔的镜筒，镜筒底部的安装槽内胶封有滤光片；镜腔底部靠近滤光片的位置上制有台阶，台阶上设有双凹塑胶镜片，双凹塑胶镜片上设有双凸塑胶镜片，双凸塑胶镜片上设下隔圈，双凸塑胶镜片的上凸嵌于下隔圈的嵌孔内，下隔圈上装配有双凸玻璃镜片，双凸玻璃镜片上设上隔圈，双凸玻璃镜片的上、下凸分别嵌设于上隔圈的嵌孔和下隔圈的嵌孔内，镜腔顶端匹配其出光口处制有第一台阶，第一台阶上通过防水胶圈密封装配有搁置于上隔圈上的负月牙玻璃镜片，负月牙玻璃镜片还通过设在镜筒顶端的前端盖盖扣固定；镜头的外径尺寸为φ17.9mm～φ18.1mm,镜头的高度为17.97～18.57mm。

权利要求

1.一种小广角汽车后视镜头,其特征在于,包括制有镜腔的镜筒，所述镜筒底部的安装槽内胶封有滤光片；所述镜腔底部靠近滤光片的位置上制有台阶，所述台阶上设有双凹塑胶镜片，所述双凹塑胶镜片上设有双凸塑胶镜片，所述双凸塑胶镜片上设下隔圈，且所述双凸塑胶镜片的上凸嵌于下隔圈的嵌孔内，所述下隔圈上装配有双凸玻璃镜片，所述双凸玻璃镜片上设上隔圈，所述双凸玻璃镜片的上、下凸分别嵌设于上隔圈的嵌孔和下隔圈的嵌孔内，所述镜腔顶端匹配其出光口处制有第一台阶，所述第一台阶上通过防水胶圈密封装配有搁置于上隔圈上的负月牙玻璃镜片，所述负月牙玻璃镜片还通过设在镜筒顶端的前端盖盖扣固定；所述滤光片配合前端盖和负月牙玻璃镜片密封所述镜腔,并将双凹塑胶镜片、双凸塑胶镜片和双凸玻璃镜片装配于镜腔内而构成匹配的镜头，所述镜头的外径尺寸为φ17.9mm～φ18.1mm,所述镜头的高度为17.97～18.57mm。

2.根据权利要求1所述的一种小广角汽车后视镜头，其特征在于，所述安装槽内所述滤光片底端还设有IR保护膜。

3.根据权利要求2所述的一种小广角汽车后视镜头，其特征在于，所述前端盖与所述镜筒通过卡扣结构配合热胶贴连接。

4.根据权利要求2所述的一种小广角汽车后视镜头，其特征在于，所述负月牙玻璃镜片背离双凸玻璃镜片的后端面为弧形出光面，且其弧度为140°,所述负月牙玻璃镜片靠近双凸玻璃镜片的前端面两侧涂布有用于遮光的涂墨层。

5.根据权利要求2所述的一种小广角汽车后视镜头，其特征在于，所述防水胶圈为NBR胶圈。

6.根据权利要求1至5任一项所述的一种小广角汽车后视镜头，其特征在于，所述双凹塑胶镜片为LD塑胶镜片或ED塑胶镜片，所述双凸塑胶镜片为ED塑胶镜片，所述双凸玻璃镜片和负月牙玻璃镜片均为UD玻璃镜片。

7.根据权利要求6所述的一种小广角汽车后视镜头，其特征在于，所述滤光片为UV滤光片，所述上隔圈和下隔圈均为铝隔圈。

8.根据权利要求7所述的一种小广角汽车后视镜头，其特征在于，所述镜头的外径尺寸为φ18.00mm,所述镜头的高度为18.27mm。

说明书

技术领域

本实用新型涉及光学镜头技术领域,尤其是一种小广角汽车后视镜头。

背景技术

目前，随着高像素芯片的发展，芯片像素越来越高，所要求的镜头解析度也越来越高。为解决这些问题，镜头设计的镜片越来越多，从而引起成本增加及光学总长增加。加入非球面镜片设计可提高成像质量及减少光学总长。

光学镜头的镜片主要包括两种，一种塑胶材料成型的塑胶镜片，另一种是玻璃材质的玻璃镜片。对于塑胶材料的塑胶镜片而言，由于塑胶材料耐热耐酸耐碱特性不好，故镜头像质容易随着温度或环境的变化而变差。而玻璃材料耐热耐酸耐碱特性较好，故使用玻璃材料的非球面光学设计不但提高镜头成像质量及减少光学总长，而且不容易随温度或环境的变化而引起像质变差。

现有汽车后加装市场，光学镜头(摄像头)是最主要的加装零件，且常常将光学镜头应用于汽车盲区、倒车影像及记录,但现有中的此类镜头存在不足在于，用于汽车后视的镜头视野角小，暗光拍照不佳，清晰度低，应用环境受限、噪点高。

实用新型内容

本实用新型解决的技术问题是针对上述现有技术中的问题,提供一种暗光拍照出色，清晰度及像素高的小广角汽车后视镜头。

为解决上述技术问题,本实用新型采取的一种技术方案如下:一种小广角汽车后视镜头,包括制有镜腔的镜筒，所述镜筒底部的安装槽内胶封有滤光片；所述镜腔底部靠近滤光片的位置上制有台阶，所述台阶上设有双凹塑胶镜片，所述双凹塑胶镜片上设有双凸塑胶镜片，所述双凸塑胶镜片上设下隔圈，且所述双凸塑胶镜片的上凸嵌于下隔圈的嵌孔内，所述下隔圈上装配有双凸玻璃镜片，所述双凸玻璃镜片上设上隔圈，所述双凸玻璃镜片的上、下凸分别嵌设于上隔圈的嵌孔和下隔圈的嵌孔内，所述镜腔顶端匹配其出光口处制有第一台阶，所述第一台阶上通过防水胶圈密封装配有搁置于上隔圈上的负月牙玻璃镜片，所述负月牙玻璃镜片还通过设在镜筒顶端的前端盖盖扣固定；所述滤光片配合前端盖和负月牙玻璃镜片密封所述镜腔,并将双凹塑胶镜片、双凸塑胶镜片和双凸玻璃镜片装配于镜腔内而构成匹配的镜头，所述镜头的外径尺寸为φ17.9mm～φ18.1mm,所述镜头的高度为17.97～18.57mm。

作为对上述技术方案的进一步阐述：

在上述技术方案中，所述安装槽内所述滤光片底端还设有IR保护膜。

在上述技术方案中，所述前端盖与所述镜筒通过卡扣结构配合热胶贴连接。

在上述技术方案中，所述负月牙玻璃镜片背离双凸玻璃镜片的后端面为弧形出光面，且其弧度为140°,所述负月牙玻璃镜片靠近双凸玻璃镜片的前端面两侧涂布有用于遮光的涂墨层。

在上述技术方案中，所述防水胶圈为NBR胶圈。

在上述技术方案中，所述双凹塑胶镜片为LD塑胶镜片或ED塑胶镜片，所述双凸塑胶镜片为ED塑胶镜片，所述双凸玻璃镜片和负月牙玻璃镜片均为UD玻璃镜片。

在上述技术方案中，所述滤光片为UV滤光片，所述上隔圈和下隔圈均为铝隔圈。

在上述技术方案中，所述镜头的外径尺寸为φ18.00mm,所述镜头的高度为18.27mm。

本实用新型的有益效果在于:本实用新型的小广角后视镜头通过在镜筒上下两端分别设置负月牙玻璃镜片和滤光片,并在镜腔内通过隔圈装配依次设置双凹塑胶镜片、双凸塑胶镜片和双凸玻璃镜片并组成小广角出光、暗光拍照出色、清晰度及像素高、变形畸变小且防水的后视镜头；本实用新型的镜头具有140°广角，2.2光圈暗光拍照出色，高清晰度，210万高清像素，防水等级为IP67；同时，本实用新型的镜头能日夜两用。

附图说明

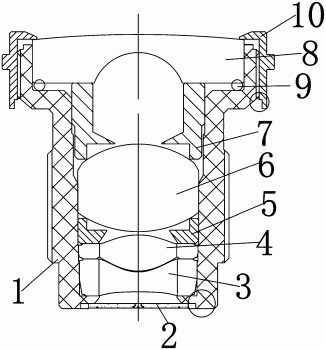

图1是本实用新型镜头的剖面图；

图2是图1的分解图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

通过参考附图描述的实施例是示例性的,旨在用于解释本申请,而不能理解为对本申请的限制。在本申请的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本申请和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本申请的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本申请的描述中,“若干个”、“多个”的含义是两个或两个以上,除非另有明确具体的限定。在本申请中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接；可以是机械连接,也可以是电连接；可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本申请中的具体含义。在本申请中,除非另有明确的规定和限定,第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触,也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且,第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方,或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正上方和斜上方,或仅仅表示第一特征水平高度小于第二特征。

附图1-2实例了本实用新型一种小广角汽车后视镜头的具体实施例,参考附图1-2,一种小广角汽车后视镜头,包括制有镜腔101的镜筒1，所述镜筒1为金属镜筒，所述镜筒1底端匹配镜腔101的进光口处设向上内凹的安装槽102，所述安装槽102内胶封有滤光片2，也就是在滤光片2与安装槽102衔接处点胶后加热粘接,在本实施例中，所述安装槽102内所述滤光片2底端(像侧面)还设有IR保护膜(附图未显示)，所述滤光片2为UV滤光片，同时，该滤光片2为耐高温的滤光片，实际中，滤光片2封闭镜腔101的进光口，匹配滤光片2能对进入镜腔101的光进行滤光；所述镜腔101底部靠近滤光片2的位置上制有台阶103，所述台阶103上设有双凹塑胶镜片3，在本实施例中，双凹塑胶镜片3可以是LD塑胶镜片，也可以ED塑胶镜片，实际中，所述双凹塑胶镜片3选用P系列镜片P209型号塑胶镜片；所述双凹塑胶镜片3上设有双凸塑胶镜片4，且所述双凸塑胶镜片4的下凸镶嵌与双凹塑胶镜片3的上凹内，在本实施例中，所述双凸塑胶镜片4为ED塑胶镜片，实际中，所述双凸塑胶镜片4选用P系列镜片P208型号塑胶镜片；所述双凸塑胶镜片4上设下隔圈5，且所述双凸塑胶镜片4的上凸嵌于下隔圈5的嵌孔501内，所述下隔圈5上装配有双凸玻璃镜片6，所述下隔圈5为铝隔圈，且下隔圈5的与镜腔101的内侧壁紧配而使下隔圈5装配于镜腔101内，下隔圈5还用于承载支撑双凸玻璃镜片6的安装；在本实施例中，双凸玻璃镜片6为UD玻璃镜片，且实际中，该双凸玻璃镜片6可选用HGL-1416-C3型号的玻璃镜片，HGL表示华科的品牌名；所述双凸玻璃镜片6上设上隔圈7，所述双凸玻璃镜片6的上、下凸分别嵌设于上隔圈7的嵌孔701和下隔圈5的嵌孔501内，所述上隔圈7为铝隔圈，且上隔圈7的与镜腔101的内侧壁紧配而使上隔圈7装配于镜腔101内，上隔圈7还用于承载支撑负月牙玻璃镜片8的安装，所述镜腔101顶端匹配其出光口处制有第一台阶103，所述第一台阶103上通过防水胶圈9密封装配有搁置于上隔圈7上的负月牙玻璃镜片8，在本实施例中，所述负月牙玻璃镜片8为UD玻璃镜片，且实际中，具体可选HGL-1415-14-C3型号的玻璃镜片，所述负月牙玻璃镜片8还通过设在镜筒1顶端的前端盖10盖扣固定；在本实施例中，所述防水胶圈9为NBR胶圈，所述前端盖10为金属前端盖，且所述前端盖10与所述镜筒1通过卡扣结构配合热胶贴连接，也就是镜筒1与前端盖10接触处点胶后热熔胶粘；所述负月牙玻璃镜片8与所述镜筒1热胶粘连接,所述负月牙玻璃镜片8在位置上位于所述镜腔101的出光口处,所述负月牙玻璃镜片8背离双凸玻璃镜片6的后端面(物侧面)为弧形出光面，且其弧度为140°,该弧度角度为本实施例镜头的出光或照射或视角的大小,同时，所述负月牙玻璃镜片8靠近双凸玻璃镜片6的前端面(像侧面)两侧涂布有用于遮光的涂墨层(参考附图2中加粗线条部分),实际中常常涂布SWC亚波长镀膜；镜头装配后，所述滤光片2配合前端盖10和负月牙玻璃镜片8密封所述镜腔101,并将双凹塑胶镜片3、双凸塑胶镜片4和双凸玻璃镜片6装配于镜腔101内而构成匹配的镜头，所述镜头的外径尺寸为φ17.9mm～φ18.1mm,优选φ18.00mm,所述镜头的高度为17.97～18.57mm，优选18.27mm。

本实施例的小广角后视镜头通过在镜筒1上下两端分别设置负月牙玻璃镜片8和滤光片2,并在镜腔101内通过隔圈(下隔圈5和上隔圈7)装配依次设置双凹塑胶镜片3、双凸塑胶镜片4和双凸玻璃镜片6并组成小广角出光、暗光拍照出色、清晰度及像素高、变形畸变小且防水的后视镜头；本实施例的镜头具有140°广角，2.2光圈暗光拍照出色，高清晰度，210万高清像素，防水等级为IP67；同时，本实施例的镜头能日夜两用。

以上并非对本实用新型的技术范围作任何限制，凡依据本实用新型技术实质对以上的实施例所作的任何修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
