专利摘要

本实用新型公开了一种基于太阳能驱动的二氧化碳复合型制冷系统。本实用新型太阳能电池板依次连接太阳能控制器和蓄电池组,蓄电池组分别连接蓄电池管理控制系统和压缩机的进口，压缩机的出口与冷却器的进口连接，冷却器的出口分别通过截止阀一和截止阀二来连接热交换器和热电过冷器，热交换器一侧的出口和热电过冷器的出口均连接膨胀机，膨胀机的出口依次连接蒸发器和压缩机的进口，热交换器另一侧的进口、出口分别连接太阳能集热器吸附床总成和水阀，太阳能集热器吸附床总成与水阀连接，热电过冷器和膨胀机之间连接着电源管理器。本实用新型可获得较低的温度,能显著减小高压节流过程中的不可逆损失。

权利要求

1.一种基于太阳能驱动的二氧化碳复合型制冷系统，其特征是，太阳能电池板依次连接太阳能控制器和蓄电池组,蓄电池组分别连接蓄电池管理控制系统和压缩机的进口，压缩机的出口与冷却器的进口连接，冷却器的出口分别通过截止阀一和截止阀二来连接热交换器和热电过冷器，热交换器一侧的出口和热电过冷器的出口均连接膨胀机，热交换器另一侧的进口、出口分别连接太阳能集热器吸附床总成和水阀，太阳能集热器吸附床总成与水阀连接，膨胀机的出口依次连接蒸发器和压缩机的进口，热电过冷器和膨胀机之间连接着电源管理器。

2. 根据权利要求1所述的一种基于太阳能驱动的二氧化碳复合型制冷系统,其特征是, 复合型制冷系统中的吸附式制冷系统的工质对为沸石-水。

说明书

技术领域

本实用新型涉及到太阳能的转化及利用技术和热电制冷技术领域,尤其是涉及一种基于太阳能驱动的二氧化碳复合型制冷系统。

背景技术

随着社会经济的发展，环境污染问题也越来越严峻，人们对于化石能源的开采利用已经超出一定载荷，除环境污染问题外还引发了一定能源危机。太阳能发电技术的应用则有效改善了这一现象，太阳能作为一种可再生的绿色能源而备受推崇。近年来随着太阳能发电技术的快速发展，国家相应推出了相关政策鼓励发展太阳能发电，在这样的背景下，我国太阳能发电领域得到了快速发展。

由于臭氧层破坏和温室效应，自然工质二氧化碳由于其环境友好的特性被再次受到了人们的普遍关注。它安全无毒不可燃,化学性质稳定廉价易获取与润滑油的相容性粘度低、导热系数高,具有良好的热物性,与普通工质相比,设备体积更加小巧紧凑。但是由于其临界温度仅有31.2℃，系统通常在跨临界条件下运行，运行压力高，节流损失大,导致跨临界循环效率低于常规制冷剂系统,这也是限制其推广和应用的最主要原因。

实用新型内容

针对现有技术的不足，本实用新型的目的是，提供一种基于太阳能驱动的二氧化碳复合型制冷系统。

一种基于太阳能驱动的二氧化碳复合型制冷系统，太阳能电池板1依次连接太阳能控制器2和蓄电池组4,蓄电池组4分别连接蓄电池管理控制系统3和压缩机5的进口，压缩机5的出口与冷却器15的进口连接，冷却器15的出口分别通过截止阀一13和截止阀二14来连接热交换器10和热电过冷器9，热交换器10一侧的出口和热电过冷器9的出口均连接膨胀机7，热交换器10另一侧的进口、出口分别连接太阳能集热器吸附床总成12和水阀11，太阳能集热器吸附床总成12与水阀11连接，膨胀机7的出口依次连接蒸发器6和压缩机5的进口，热电过冷器9和膨胀机7之间连接着电源管理器8。

所述的一种基于太阳能驱动的二氧化碳复合型制冷系统中的吸附式制冷系统的工质对为沸石-水。

本实用新型具有以下技术效果：

1. 本实用新型利用太阳能电池板和太阳能集热器吸附床总成回收利用太阳能，不仅减少了驱动压缩机的油耗,减少了碳排放,而且可以实现一整天连续性冷量的输出。

2. 本实用新型利用膨胀机回收的功储存为电能驱动热电制冷系统，对冷却器出口的二氧化碳气体进一步冷却,使得制冷量得到提高,提升了制冷系统的性能。

附图说明

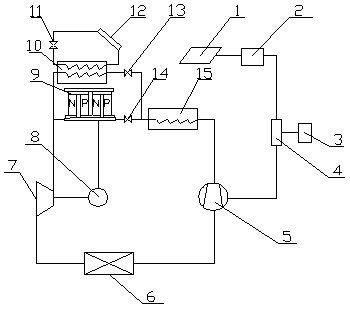

图1是本实用新型一种基于太阳能驱动的二氧化碳复合型制冷系统的原理图。

1-太阳能电池板，2-太阳能控制器，3-蓄电池组控制系统，4-蓄电池组，5-压缩机，6-蒸发器，7-膨胀机，8-电源管理器，9-热电过冷器，10-热交换器，11-水阀，12-太阳能集热器吸附床总成，13-截止阀一，14-截止阀二，15-冷却器。

具体实施方式

如图1，一种基于太阳能驱动的二氧化碳复合型制冷系统包括太阳能电池板1、太阳能控制器2、蓄电池组控制系统3、蓄电池组4、压缩机5、蒸发器6、膨胀机7、电源管理器8、热电过冷器9、热交换器10、水阀11、太阳能集热器吸附床总成12、截止阀一13、截止阀二14和冷却器15。太阳能电池板1依次连接太阳能控制器2和蓄电池组4,蓄电池组4分别连接蓄电池管理控制系统3和压缩机5的进口，压缩机5的出口与冷却器15的进口连接，冷却器15的出口分别通过截止阀一13和截止阀二14来连接热交换器10和热电过冷器9，热交换器10一侧的出口和热电过冷器9的出口均连接膨胀机7，热交换器10另一侧的进、出口分别连接太阳能集热器吸附床总成12和水阀11，膨胀机7的出口依次连接蒸发器6和压缩机5的进口，另外在热电过冷器9和膨胀机7之间连接着电源管理器8。

基于太阳能驱动的二氧化碳复合型制冷系统中的吸附式制冷系统的工质对为沸石-水。

本实用新型太阳能电池板所回收的太阳能通过太阳能控制器,把太阳能转换成电能储存在蓄电池组模块中,利用该电能驱动压缩机工作，同时太阳能集热器吸附床总成吸收来自太阳的辐射能，沸石温度升高，产生解吸作用，从沸石中脱附出来的水蒸气进入热交换器冷凝放热，到夜间时，沸石温度降低，吸附水蒸气的能力逐渐提高，造成系统内气体压力降低，热交换器内的水不断蒸发吸热，在夜间即利用这部分的冷量来使冷却器冷却后出来的气体再次进行冷却，并促使膨胀机内气体膨胀做功产生电能，使其在白天为热电冷却器提供电能，对冷却后的气体再次冷却，气体在膨胀机降压后成为气液两相流体，之后进入蒸发器蒸发吸热，蒸发出来的蒸汽进入压缩机进行压缩，形成的高温高压气体在冷却器内冷却放热，如此形成循环。

以上所述仅是本专利的优选实施方式，对于本技术领域的技术人员来说，在不脱离本系统原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本专利的保护范围。
