专利摘要

一种双向作用筒式电永磁弹簧，本申请上运动轴上端穿出壳体下端穿过机械部分且端部在永磁部分内，下运动轴下端穿出壳体上端的端部在永磁部分内，本申请衔铁在机械部分内且固定在上运动轴上，衔铁上部外侧通过上机械弹簧与机械部分上部内壁相连，衔铁下部外侧通过下机械弹簧与机械部分下部内壁相连，机械部分上部有上电磁铁，机械部分下部有下电磁铁，上运动轴从上电磁铁和下电磁铁中部穿过，永磁部分内壁为导体，所述永磁部分内有上永磁体和下永磁体，下运动轴上端端部有下永磁体，上运动轴下端端部有上永磁体。本申请通过永磁体及四周导体相对运动产生感应磁场及斥力实现相应的功能，因此应用范围广泛，具有极好的市场前景。

权利要求

1.一种双向作用筒式电永磁弹簧，包括上机械弹簧（1）、下机械弹簧（3）、控制器（4）、壳体（5）、导体（6）、上电磁铁（7）、衔铁（8）、下电磁铁（9）、上永磁体（10）、下永磁体（11）、上运动轴（12）和下运动轴（13），其特征在于：所述壳体（5）内有机械部分和永磁部分，所述上运动轴（12）上端穿出壳体（5）下端穿过机械部分且端部在永磁部分内，所述下运动轴（13）下端穿出壳体（5）上端的端部在永磁部分内，所述机械部分包括上机械弹簧（1）、下机械弹簧（3）、上电磁铁（7）、衔铁（8）和下电磁铁（9），所述衔铁（8）在机械部分内且固定在上运动轴（12）上，所述衔铁（8）上部外侧通过上机械弹簧（1）与机械部分上部内壁相连，所述衔铁（8）下部外侧通过下机械弹簧（3）与机械部分下部内壁相连，所述机械部分上部有上电磁铁（7），所述机械部分下部有下电磁铁（9），所述上运动轴（12）从上电磁铁（7）和下电磁铁（9）中部穿过，所述永磁部分内壁为导体（6），所述永磁部分内有上永磁体（10）和下永磁体（11），所述下运动轴（13）上端端部有下永磁体（11），所述上运动轴（12）下端端部有上永磁体（10）。

2.根据权利要求1所述的一种双向作用筒式电永磁弹簧，其特征在于：所述机械部分内有一对传感器（2）且设置在衔铁（8）两侧，所述永磁部分内有两对传感器（2），所述上永磁体（10）和下永磁体（11）分别对应一对传感器（2），所述传感器（2）通过连接线与控制器（4）相连。

3.根据权利要求2所述的一种双向作用筒式电永磁弹簧，其特征在于：所述传感器（2）的型号为ITR8307。

4.根据权利要求2所述的一种双向作用筒式电永磁弹簧，其特征在于：所述控制器（4）的型号为LM324。

5.根据权利要求1所述的一种双向作用筒式电永磁弹簧，其特征在于：所述上运动轴（12）的上部为上连接端（14），所述下运动轴（13）的下部为下连接端（15）。

6.根据权利要求5所述的一种双向作用筒式电永磁弹簧，其特征在于：所述上连接端（14）和下连接端（15）通过卡装或者焊接方式与外部相连。

7.根据权利要求1所述的一种双向作用筒式电永磁弹簧，其特征在于：所述导体（6）为铜导体。

说明书

技术领域

本实用新型涉及配件领域，特别是涉及一种双向作用筒式电永磁弹簧。

背景技术

弹簧是一种利用弹性来工作的机械零件。用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状。但是传统弹簧长期使用对性能影响极大，并且形变量往往不好控制，为了申请人设计一种双向作用筒式电永磁弹簧来解决以上问题。

实用新型内容

为了解决上述存在的问题，本实用新型提供一种双向作用筒式电永磁弹簧，壳体内有永磁体以及导体，通过永磁体及四周导体相对运动产生感应磁场及斥力实现相应的功能，因此应用范围广泛，具有极好的市场前景，为达此目的，本实用新型提供一种双向作用筒式电永磁弹簧，包括上机械弹簧、下机械弹簧、控制器、壳体、导体、上电磁铁、衔铁、下电磁铁、上永磁体、下永磁体、上运动轴和下运动轴，所述壳体内有机械部分和永磁部分，所述上运动轴上端穿出壳体下端穿过机械部分且端部在永磁部分内，所述下运动轴下端穿出壳体上端的端部在永磁部分内，所述机械部分包括上机械弹簧、下机械弹簧、上电磁铁、衔铁和下电磁铁，所述衔铁在机械部分内且固定在上运动轴上，所述衔铁上部外侧通过上机械弹簧与机械部分上部内壁相连，所述衔铁下部外侧通过下机械弹簧与机械部分下部内壁相连，所述机械部分上部有上电磁铁，所述机械部分下部有下电磁铁，所述上运动轴从上电磁铁和下电磁铁中部穿过，所述永磁部分内壁为导体，所述永磁部分内有上永磁体和下永磁体，所述下运动轴上端端部有下永磁体，所述上运动轴下端端部有上永磁体。

本实用新型的进一步改进，所述机械部分内有一对传感器且设置在衔铁两侧，所述永磁部分内有两对传感器，所述上永磁体和下永磁体分别对应一对传感器，所述传感器通过连接线与控制器相连：所述传感器的型号为ITR8307，所述控制器的型号为LM324，本申请通过感应器及控制器对磁通量变化进行控制，从而实现阻尼可调。

本实用新型的进一步改进，所述上运动轴的上部为上连接端，所述下运动轴的下部为下连接端，所述上连接端和下连接端通过卡装或者焊接方式与外部相连，本申请可以通过卡装或者焊接方式与外部相连，从而配套使用。

本实用新型的进一步改进，所述导体为铜导体，本申请导体部分可以采用常用的铜导体。

本实用新型提供一种双向作用筒式电永磁弹簧，该弹簧通过永磁体及四周导体相对运动产生感应磁场及斥力双向作用，从而实现平衡，缓冲，阻尼力可调，自动复位等功能，本申请可以用于多个场合，尤其精密仪器设备中使用，具有极好的使用前景。

附图说明

图1 本实用新型立体示意图；

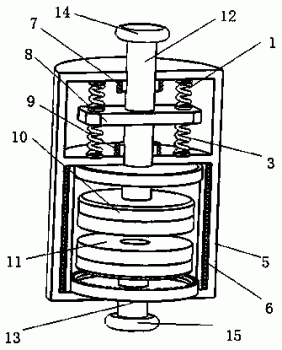

图2本实用新型内部结构示意图；

图3本实用新型工作原理示意图；

图示说明：

1、上机械弹簧 2、传感器3、下机械弹簧 4、控制器5、壳体 6、导体 7、上电磁铁8、衔铁 9、下电磁铁 10、上永磁体 11、下永磁体12、上运动轴13、下运动轴；14、上连接端；15、下连接端。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

本实用新型提供一种双向作用筒式电永磁弹簧，壳体内有永磁体以及导体，通过永磁体及四周导体相对运动产生感应磁场及斥力实现相应的功能，因此应用范围广泛，具有极好的市场前景。

作为本实用新型一种实施例，本实用新型提供一种双向作用筒式电永磁弹簧，包括上机械弹簧1、下机械弹簧3、控制器4、壳体5、导体6、上电磁铁7、衔铁8、下电磁铁9、上永磁体10、下永磁体11、上运动轴12和下运动轴13，所述壳体5内有机械部分和永磁部分，所述上运动轴12上端穿出壳体5下端穿过机械部分且端部在永磁部分内，所述下运动轴13下端穿出壳体5上端的端部在永磁部分内，所述机械部分包括上机械弹簧1、下机械弹簧3、上电磁铁7、衔铁8和下电磁铁9，所述衔铁8在机械部分内且固定在上运动轴12上，所述衔铁8上部外侧通过上机械弹簧1与机械部分上部内壁相连，所述衔铁8下部外侧通过下机械弹簧3与机械部分下部内壁相连，所述机械部分上部有上电磁铁7，所述机械部分下部有下电磁铁9，所述上运动轴12从上电磁铁7和下电磁铁9中部穿过，所述永磁部分内壁为导体6，所述永磁部分内有上永磁体10和下永磁体11，所述下运动轴13上端端部有下永磁体11，所述上运动轴12下端端部有上永磁体10。

作为本实用新型一种具体实施例，本实用新型提供如图1-3所示的一种双向作用筒式电永磁弹簧，包括上机械弹簧1、下机械弹簧3、控制器4、壳体5、导体6、上电磁铁7、衔铁8、下电磁铁9、上永磁体10、下永磁体11、上运动轴12和下运动轴13，所述壳体5内有机械部分和永磁部分，所述机械部分内有一对传感器2且设置在衔铁8两侧，所述永磁部分内有两对传感器2，所述上永磁体10和下永磁体11分别对应一对传感器2，所述传感器2通过连接线与控制器4相连：所述传感器的型号为ITR8307，所述控制器的型号为LM324，本申请通过感应器及控制器对磁通量变化进行控制，从而实现阻尼可调，所述上运动轴12上端穿出壳体5下端穿过机械部分且端部在永磁部分内，所述下运动轴13下端穿出壳体5上端的端部在永磁部分内，所述机械部分包括上机械弹簧1、下机械弹簧3、上电磁铁7、衔铁8和下电磁铁9，所述衔铁8在机械部分内且固定在上运动轴12上，所述衔铁8上部外侧通过上机械弹簧1与机械部分上部内壁相连，所述衔铁8下部外侧通过下机械弹簧3与机械部分下部内壁相连，所述机械部分上部有上电磁铁7，所述机械部分下部有下电磁铁9，所述上运动轴12从上电磁铁7和下电磁铁9中部穿过，所述永磁部分内壁为导体6，所述导体为铜导体，本申请导体部分可以采用常用的铜导体，所述永磁部分内有上永磁体10和下永磁体11，所述下运动轴13上端端部有下永磁体11，所述上运动轴12下端端部有上永磁体10，所述上运动轴12的上部为上连接端14，所述下运动轴13的下部为下连接端15，所述上连接端和下连接端通过卡装或者焊接方式与外部相连，本申请可以通过卡装或者焊接方式与外部相连，从而配套使用。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作任何其他形式的限制，而依据本实用新型的技术实质所作的任何修改或等同变化，仍属于本实用新型所要求保护的范围。
