专利摘要

一种煤矿井内支撑装置，它涉及一种支撑装置，具体涉及一种煤矿井内支撑装置。本实用新型为了解决现有煤矿井下支撑装置都是将各种型材通过螺栓将各种型材连接起来，然后对矿井顶部进行支撑，不仅搭建速度慢，而且收纳保存时占用空间大的问题。本实用新型包括顶板、立柱、蓄电池、上支臂组件和下支臂组件，顶板水平设置，顶板上表面与井下顶面接触，立柱竖直设置，所述上支臂组件与立柱的上端连接，且所述上支臂组件与顶板的下表面接触，所述下支臂组件与立柱的下端连接，且所述下支臂组件与井下地面接触，蓄电池固定安装在立柱的外壁上，蓄电池为所述上支臂组件和所述下支臂组件提供电力。本实用新型属于煤矿机械领域。

权利要求

1.一种煤矿井内支撑装置，其特征在于：所述一种煤矿井内支撑装置包括顶板(1)、立柱(2)、蓄电池(3)、上支臂组件和下支臂组件，顶板(1)水平设置，顶板(1)上表面与井下顶面接触，立柱(2)竖直设置，所述上支臂组件与立柱(2)的上端连接，且所述上支臂组件与顶板(1)的下表面接触，所述下支臂组件与立柱(2)的下端连接，且所述下支臂组件与井下地面接触，蓄电池(3)固定安装在立柱(2)的外壁上，蓄电池(3)为所述上支臂组件和所述下支臂组件提供电力。

2.根据权利要求1所述一种煤矿井内支撑装置，其特征在于：所述上支臂组件包括上支臂(4)、上电动液压缸(5)和上滑块(6)，上支臂(4)的一端与立柱(2)的上端铰接，上支臂(4)的下表面沿其长度方向设有上滑槽(4-1)，上滑块(6)插装在上滑槽(4-1)内，且上滑块(6)能沿上滑槽(4-1)内壁直线移动，上电动液压缸(5)的缸体(5-1)与立柱(2)的内侧壁铰接，上电动液压缸(5)的活塞杆(5-2)与上滑块(6)铰接，上电动液压缸(5)的电流输入端与蓄电池(3)的电流输出端连接，上支臂(4)展开后与顶板(1)的下表面接触。

3.根据权利要求1所述一种煤矿井内支撑装置，其特征在于：所述下支臂组件包括下支臂(7)、下电动液压缸(8)和下滑块(9)，下支臂(7)的一端与立柱(2)的下端铰接，下支臂(7)的上表面沿其长度方向设有下滑槽(7-1)，下滑块(9)插装在下滑槽(7-1)捏，且下滑块(9)能沿下滑槽(7-1)内壁直线移动，下电动液压缸(8)的缸体(8-1)与立柱(2)的内侧壁铰接，下电动液压缸(8)的活塞杆(8-2)与下滑块(9)铰接，下电动液压缸(8)的电流输入端与蓄电池(3)的电流输出端连接，下支臂(7)展开后与井下地面接触。

4.根据权利要求3所述一种煤矿井内支撑装置，其特征在于：所述下支臂组件还包括至少两个固定锚钉(10)，下支臂(7)的上表面设有至少两个通孔(7-2)，每个通孔(7-2)内分别插装一个用于固定锚钉(10)。

说明书

技术领域

本实用新型涉及一种支撑装置，具体涉及一种煤矿井内支撑装置，属于煤矿机械领域。

背景技术

煤矿井内作业时，经常要对煤矿井内顶部进行临时支撑，以防止井下塌方事故发生。现有煤矿井下支撑装置都是将各种型材通过螺栓将各种型材连接起来，然后对矿井顶部进行支撑，不仅搭建速度慢，而且收纳保存时占用空间大。

实用新型内容

本实用新型为解决现有煤矿井下支撑装置都是将各种型材通过螺栓将各种型材连接起来，然后对矿井顶部进行支撑，不仅搭建速度慢，而且收纳保存时占用空间大的问题，进而提出一种煤矿井内支撑装置。

本实用新型为解决上述问题采取的技术方案是：本实用新型包括顶板、立柱、蓄电池、上支臂组件和下支臂组件，顶板水平设置，顶板上表面与井下顶面接触，立柱竖直设置，所述上支臂组件与立柱的上端连接，且所述上支臂组件与顶板的下表面接触，所述下支臂组件与立柱的下端连接，且所述下支臂组件与井下地面接触，蓄电池固定安装在立柱的外壁上，蓄电池为所述上支臂组件和所述下支臂组件提供电力。

进一步的，所述上肢臂组件包括上支臂、上电动液压缸和上滑块，上支臂的一端与立柱的上端铰接，上支臂的下表面沿其长度方向设有上滑槽，上滑块插装在上滑槽内，且上滑块能沿上滑槽内壁直线移动，上电动液压缸的缸体与立柱的内侧壁铰接，上电动液压缸的活塞杆与上滑块铰接，上电动液压缸的电流输入端与蓄电池的电流输出端连接，上支臂展开后与顶板的下表面接触。

进一步的，所述下支臂组件包括下支臂、下电动液压缸和下滑块，下支臂的一端与立柱的下端铰接，下支臂的上表面沿其长度方向设有下滑槽，下滑块插装在下滑槽捏，且下滑块能沿下滑槽内壁直线移动，下电动液压缸的缸体与立柱的内侧壁铰接，下电动液压缸的活塞杆与下滑块铰接，下电动液压缸的电流输入端与蓄电池的电流输出端连接，下支臂展开后与井下地面接触。

进一步的，所述下支臂组件还包括至少两个固定锚钉，下支臂的上表面设有至少两个通孔，每个通孔内分别插装一个用于固定锚钉。

本实用新型的有益效果是：本实用新型在两个电动液压缸的驱动下能够快速展开对井下顶面进行支撑，与现有支撑装置相比，搭建速度提高了三倍以上；本实用新型使用完毕后，通过两个电动液压缸能够收缩成条状体，便于收纳保存，且收纳保存时占用空间小；本实用新型结构简单，操作方便快捷。

附图说明

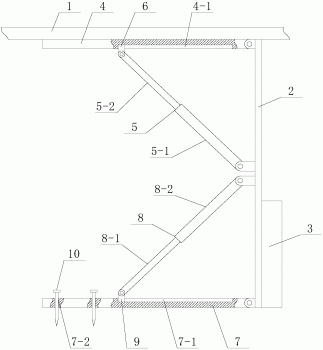

图1是本实用新型的整体结构示意图。

具体实施方式

具体实施方式一：结合图1说明本实施方式，本实施方式所述一种煤矿井内支撑装置包括顶板1、立柱2、蓄电池3、上支臂组件和下支臂组件，顶板1水平设置，顶板1上表面与井下顶面接触，立柱2竖直设置，所述上支臂组件与立柱2的上端连接，且所述上支臂组件与顶板1的下表面接触，所述下支臂组件与立柱2的下端连接，且所述下支臂组件与井下地面接触，蓄电池3固定安装在立柱2的外壁上，蓄电池3为所述上支臂组件和所述下支臂组件提供电力。

具体实施方式二：结合图1说明本实施方式，本实施方式所述一种煤矿井内支撑装置的上肢臂组件包括上支臂4、上电动液压缸5和上滑块6，上支臂4的一端与立柱2的上端铰接，上支臂4的下表面沿其长度方向设有上滑槽4-1，上滑块6插装在上滑槽4-1内，且上滑块6能沿上滑槽4-1内壁直线移动，上电动液压缸5的缸体5-1与立柱2的内侧壁铰接，上电动液压缸5的活塞杆5-2与上滑块6铰接，上电动液压缸5的电流输入端与蓄电池3的电流输出端连接，上支臂4展开后与顶板1的下表面接触。

如此设置，蓄电池3为上电动液压缸5提供电力，启动上电动液压缸5，上电动液压缸5的活塞杆5-2推动上滑块6在上滑槽4-1内向外滑动，上支臂4逐渐展开，并最终将顶板1紧紧压在井内顶面上。其它组成及连接关系与具体实施方式一相同。

具体实施方式三：结合图1说明本实施方式，本实施方式所述一种煤矿井内支撑装置的下支臂组件包括下支臂7、下电动液压缸8和下滑块9，下支臂7的一端与立柱2的下端铰接，下支臂7的上表面沿其长度方向设有下滑槽7-1，下滑块9插装在下滑槽7-1捏，且下滑块9能沿下滑槽7-1内壁直线移动，下电动液压缸8的缸体8-1与立柱2的内侧壁铰接，下电动液压缸8的活塞杆8-2与下滑块9铰接，下电动液压缸8的电流输入端与蓄电池3的电流输出端连接，下支臂7展开后与井下地面接触。

如此设置，蓄电池3为下电动液压缸8提供电力，启动下电动液压缸8，下电动液压缸8的活塞杆8-2推动下滑块9在下滑槽7-1内向外滑动，下支臂7逐渐展开，并最终进行压覆在井下地面上。其它组成及连接关系与具体实施方式一相同。

具体实施方式四：结合图1说明本实施方式，本实施方式所述一种煤矿井内支撑装置的下支臂组件还包括至少两个固定锚钉10，下支臂7的上表面设有至少两个通孔7-2，每个通孔7-2内分别插装一个用于固定锚钉10。

如此设置，可以提高下支臂7与井下地面之间连接的牢固程度。其它组成及连接关系与具体实施方式三相同。

工作原理

使用时，启动上电动液压缸5，上电动液压缸5的活塞杆5-2推动上滑块6在上滑槽4-1内向外滑动，上支臂4逐渐展开，并最终将顶板1紧紧压在井内顶面上；启动下电动液压缸8，下电动液压缸8的活塞杆8-2推动下滑块9在下滑槽7-1内向外滑动，下支臂7逐渐展开，并最终进行压覆在井下地面上，然后将固定锚钉10插入通孔7-2内，完成支撑作业。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质，在本实用新型的精神和原则之内，对以上实施例所作的任何简单的修改、等同替换与改进等，均仍属于本实用新型技术方案的保护范围之内。
