专利摘要

本实用新型是一种折叠式多用途滑板婴儿车，其结构包括手柄、A圆管、杆体、B圆管、前车轮、后车轮、脚踏板、座椅支撑架、水平支撑板、座椅、支撑杆体、推车手柄；其中，B圆管内有杆体，杆体的下端与脚踏板的前端相接，杆体的上端与A圆管相接，A圆管的上端有手柄，杆体的长度大于B圆管的长度，脚踏板的下方有前车轮和后车轮，脚踏板的上表面与座椅支撑架的下端相接，座椅支撑架的上端与水平支撑板的后端相接，水平支撑板的前端与B圆管相接，座椅支撑架的上端有支撑杆体，支撑杆体的上端有推车手柄，水平支撑板的上表面与座椅的底部相接，支撑杆体与座椅的靠背相接。优点：解决了滑板婴儿车功能单一的问题，方便拆装、携带。

权利要求

1.一种折叠式多用途滑板婴儿车，其特征是包括手柄、A圆管、杆体、B圆管、前车轮、后 车轮、脚踏板、座椅支撑架、水平支撑板、座椅、支撑杆体、推车手柄；其中，B圆管内有杆体， 杆体的下端与脚踏板的前端相接，杆体的上端与A圆管相接，A圆管的上端有手柄，杆体的长 度大于B圆管的长度，脚踏板的下方有前车轮和后车轮，脚踏板的上表面与座椅支撑架的下 端相接，座椅支撑架的上端与水平支撑板的后端相接，水平支撑板的前端与B圆管相接，座 椅支撑架的上端有支撑杆体，支撑杆体的上端有推车手柄，水平支撑板的上表面与座椅的 底部相接，支撑杆体与座椅的靠背相接。

2.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述手柄为防滑手 柄。

3.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述脚踏板的上表 面为磨砂面。

4.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述脚踏板的上表 面与座椅支撑架的下端通过C合页相接；所述座椅支撑架的上端与水平支撑板的后端通过B 合页相接；所述水平支撑板的前端与B圆管的侧面通过A合页相接。

5.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述脚踏板的前端 有一个竖直方向的圆孔，圆孔的内径与杆体的直径相匹配，脚踏板的前端侧面有2-3个A镙 孔，杆体的下端有2-3个B镙孔，相对应的A镙孔和B镙孔通过A螺钉固定连接。

6.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述B圆管的侧面上 有3-6个C镙孔，杆体与B圆管相对应部分有3-6个D镙孔，C镙孔和D镙孔位置相对，相对应的C 镙孔和D镙孔通过B螺钉固定连接。

7.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述A圆管的侧面上 有等间距分布2-6个E镙孔，杆体的上端有等间距分布的2-6个F镙孔，相对应的E镙孔和F镙 孔通过C螺钉固定连接。

8.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述水平支撑板的 上表面与座椅的底部通过2-5个D螺钉相接，座椅的靠背与支撑杆体通过2-5个E螺钉相接。

9.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述前车轮为1-2 个，所述后车轮为1-2个。

10.根据权利要求1所述的一种折叠式多用途滑板婴儿车，其特征是所述座椅支撑架的 上端与支撑杆体的下端固定连接。

说明书

技术领域

本实用新型涉及的是一种折叠式多用途滑板婴儿车，属于儿童用品技术领域。

背景技术

目前市场上已有的滑板婴儿车结构复杂，体积庞大，不方便携带和拆装，且功能单 一，一旦不适合婴儿适用了，就被废弃，十分不利于节约资源，造成浪费。

实用新型内容

本实用新型提出的是一种折叠式多用途滑板婴儿车，其目的旨在解决现有滑板婴 儿车功能单一、不方便携的问题。

本实用新型的技术解决方案：一种折叠式多用途滑板婴儿车，其结构包括手柄1、A 圆管2、杆体3、B圆管4、前车轮5、后车轮6、脚踏板7、座椅支撑架8、水平支撑板9、座椅10、支 撑杆体11、推车手柄12；其中，B圆管4内有杆体3，杆体3的下端与脚踏板7的前端相接，杆体3 的上端与A圆管2相接，A圆管2的上端有手柄1，杆体3的长度大于B圆管4的长度，脚踏板7的 下方有前车轮5和后车轮6，脚踏板7的上表面与座椅支撑架8的下端相接，座椅支撑架8的上 端与水平支撑板9的后端相接，水平支撑板9的前端与B圆管4相接，座椅支撑架8的上端有支 撑杆体11，支撑杆体11的上端有推车手柄12，水平支撑板9的上表面与座椅10的底部相接， 支撑杆体11与座椅10的靠背相接。

优点：

1）解决了现有滑板婴儿车功能单一的问题；

2）结构简单、组装方便、制造成本低；

3）方便拆装、携带方便。

附图说明

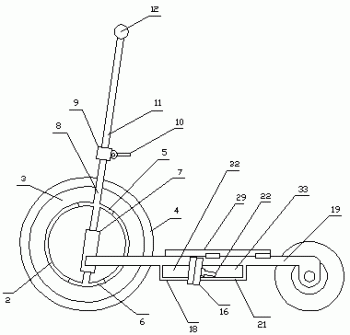

附图1是折叠式多用途滑板婴儿车的结构示意图。

附图中1是手柄、2是A圆管、3是杆体、4是B圆管、5是前车轮、6是后车轮、7是脚踏 板、8是座椅支撑架、9是水平支撑板、10是座椅、11是支撑杆体、12是推车手柄、13是A合页、 14是B合页、15是C合页。

具体实施方式

对照附图，一种折叠式多用途滑板婴儿车，其结构包括手柄1、A圆管2、杆体3、B圆 管4、前车轮5、后车轮6、脚踏板7、座椅支撑架8、水平支撑板9、座椅10、支撑杆体11、推车手 柄12；其中，B圆管4内有杆体3，杆体3的下端与脚踏板7的前端相接，杆体3的上端与A圆管2 相接，A圆管2的上端有手柄1，杆体3的长度大于B圆管4的长度，脚踏板7的下方有前车轮5和 后车轮6，脚踏板7的上表面与座椅支撑架8的下端相接，座椅支撑架8的上端与水平支撑板9 的后端相接，水平支撑板9的前端与B圆管4相接，座椅支撑架8的上端有支撑杆体11，支撑杆 体11的上端有推车手柄12，水平支撑板9的上表面与座椅10的底部相接，支撑杆体11与座椅 10的靠背相接。

所述手柄1优选为防滑手柄。

所述脚踏板7的上表面优选为磨砂面，形成磨砂面防滑脚踏板。

所述脚踏板7的上表面与座椅支撑架8的下端通过C合页15相接，脚踏板7与座椅支 撑架8通过C合页15能够实现相互展开或折叠；所述座椅支撑架8的上端与水平支撑板9的后 端通过B合页14相接，座椅支撑架8与水平支撑板9通过B合页14能够实现相互展开或折叠； 所述水平支撑板9的前端与B圆管4的侧面通过A合页13相接，水平支撑板9与B圆管4通过A合 页13实现相互展开或折叠；通过合页进行连接，拆卸方便。

所述杆体3的长度大于B圆管4的长度，杆体3穿插在B圆管4内，杆体3的上、下两端 均露出B圆管4。

所述脚踏板7的前端优选有一个竖直方向的圆孔，圆孔的内径与杆体3的直径相匹 配，使得杆体3的下端能够正好插入圆孔内，脚踏板7的前端侧面有2-3个A镙孔，杆体3的下 端有2-3个B镙孔, 杆体3的下端插入圆孔后，A镙孔和B镙孔位置相对，相对应的A镙孔和B镙 孔通过A螺钉固定连接，拆卸方便。

所述B圆管4的侧面上优选有3-6个C镙孔，杆体3与B圆管4相对应部分优选有3-6个 D镙孔，C镙孔和D镙孔位置相对，相对应的C镙孔和D镙孔通过B螺钉固定连接，拆卸方便。

所述杆体3的上端露出B圆管4且插在A圆管2内，A圆管2的侧面上有等间距分布2-6 个E镙孔, 杆体3的上端有等间距分布的2-6个F镙孔, 杆体3的上端插入A圆管2后，部分E镙 孔和部分F镙孔位置相对，根据杆体3的上端插在A圆管2内的长度不同，相对应的E镙孔和F 镙孔的也不同，能够产生不同的组合匹配，方便调整最终手柄1所处的高度，相对应的E镙孔 和F镙孔通过C螺钉固定连接，拆卸方便。

所述水平支撑板9的上表面与座椅10的底部优选通过2-5个D螺钉相接，座椅10的 靠背与支撑杆体11优选通过2-5个E螺钉相接。

所述座椅10优选为织布座椅。

所述前车轮5优选为1-2个，进一步优选为2个；后车轮6优选为1-2个，进一步优选 为1个。

所述座椅支撑架8的上端与支撑杆体11的下端固定连接；脚踏板7、座椅支撑架8、 水平支撑板9相互折叠时，座椅支撑架8的上端与支撑杆体11的下端为固定连接，支撑杆体 11在座椅支撑架8带动下达到一起折叠的效果。

所述杆体3的下端插入脚踏板7前端的圆孔固定连接后，杆体3与脚踏板7相互垂 直，水平支撑板9与脚踏板7相互平行，座椅支撑架8与杆体3相互平行，婴儿可坐在水平支撑 板9上方的座椅10上，大人通过手推推车手柄12使折叠式多用途滑板婴儿车前进，此时，本 实用新型完全作为婴儿车使用；当需要携带空的折叠式多用途滑板婴儿车旅行时，可将A螺 钉拧开，将杆体3向上提起，将杆体3向上提起后向脚踏板7后方或前方折叠，利用A合页13、B 合页14、C合页15的作用，可方便的将杆体3、脚踏板7、座椅支撑架8、水平支撑板9折叠起来 方便携带。

当婴儿长大后，只需将本实用新型中的A合页13、B合页14、C合页15卸掉，就能够很 方便的将座椅支撑架8、水平支撑板9、座椅10、支撑杆体11、推车手柄12全部卸掉，卸掉后本 实用新型就很方便的转变成了一个带把手的滑板车；小孩子能够脚站在脚踏板7上，手扶着 手柄1，将本实用新型改造为滑板车使用，通过杆体3的上端插入B圆管4长度的调整，方便的 调整手柄1的高度，能满足不同年龄段的儿童使用。

当小孩子进一步长大时，可将杆体3直接从脚踏板7卸掉，这时候整个小车就剩下 前车轮5、后车轮6、脚踏板7，完全能过做为一个滑板供大孩子或成年人进行滑板运动使用。

本实用新型结构简单，随着孩子的成长，根据不同需要能够很方便的改造成不同 的形式使用，增加了功能，延长了产品的使用期限，达到了一车多用的效果。
