专利摘要

本实用新型公开了一种写生用可折叠美术盒，包括下盒体和上盒体，上盒体的一侧铰接下盒体的一侧，下盒体的底面两端安装折叠架，下盒体的顶面中部开有卡槽，卡槽内卡接调色盘，卡槽两侧的下盒体顶面开有工具腔，下盒体外壁开有滑槽，滑槽内卡接颜料板，颜料板内放置颜料，上盒体中部开有画笔腔，画笔腔内安装多个笔架，画笔腔两侧的上盒体上开有刀具腔，刀具腔内固定卡接橡胶垫，橡胶垫上卡接多个刀具。将上盒体和下盒体闭合后便于外出携带，使用时，上盒体展开并倾斜立在下盒体处，将颜料板拉出滑槽，此时美术盒内的个工具均朝向使用者，将折叠架展开伸长，从而调整美术盒高度，便于使用者写生绘画时直接取用工具。

权利要求

1.一种写生用可折叠美术盒，包括下盒体(1)和上盒体(2)，其特征在于：所述上盒体(2)的一侧铰接下盒体(1)的一侧外壁，所述下盒体(1)和上盒体(2)的另一侧外壁间安装相配合的合页扣，所述下盒体(1)的底面两端均安装有折叠架(3)，所述下盒体(1)的顶面中部开有卡槽(10)，所述卡槽(10)内卡接调色盘(11)，所述卡槽(10)两侧的下盒体(1)顶面开有工具腔(9)，所述卡槽(10)底部的下盒体(1)外壁开有滑槽(12)，所述滑槽(12)内滑动卡接颜料板(13)，所述颜料板(13)内放置颜料，所述上盒体(2)靠近下盒体(1)的一面中部开有画笔腔(7)，所述画笔腔(7)内安装多个笔架(8)，所述画笔腔(7)两侧的上盒体(2)上开有刀具腔(4)，所述刀具腔(4)内固定卡接橡胶垫(5)，所述橡胶垫(5)上卡接多个刀具。

2.根据权利要求1所述的一种写生用可折叠美术盒，其特征在于：所述卡槽(10)和调色盘(11)两端为相配合的阶梯状结构，且调色盘(11)和卡槽(10)的一端均开有指槽，所述下盒体(1)的一侧外壁上固定安装有把手，所述下盒体(1)的外壁固定安装支撑块(14)，所述上盒体(2)的侧壁紧密压在支撑块(14)上。

3.根据权利要求1所述的一种写生用可折叠美术盒，其特征在于：所述颜料板(13)的两侧和下盒体(1)间安装有相配合的合页扣，所述颜料板(13)中部固定内嵌安装有海绵垫(17)，所述海绵垫(17)上开有多个圆柱状放置槽，所述海绵垫(17)一侧的颜料板(13)上固定内嵌多个长方体结构的固体水彩，所述海绵垫(17)另一侧的颜料板(13)上固定内嵌安装比色板。

4.根据权利要求1所述的一种写生用可折叠美术盒，其特征在于：两个所述工具腔(9)和刀具腔(4)的宽度相同并位于同一平面，所述刀具腔(4)开口端一侧铰接有挡板(6)，且挡板(6)和刀具腔(4)两侧间安装相吸附的磁体片，所述工具腔(9)的两侧内壁开有多个调节槽(15)，所述调节槽(15)间滑动卡接隔板(16)。

5.根据权利要求1所述的一种写生用可折叠美术盒，其特征在于：所述折叠架(3)包括收纳槽(31)，所述下盒体(1)底面两端均开有两个收纳槽(31)，所述收纳槽(31)靠近下盒体(1)外壁的一端铰接转动杆(32)的一端，所述转动杆(32)的另一端滑动套接滑动套(35)，所述滑动套(35)外壁开有多个销孔(34)，所述转动杆(32)上安装弹簧销(33)，所述弹簧销(33)的销钉卡接销孔(34)。

6.根据权利要求5所述的一种写生用可折叠美术盒，其特征在于：所述收纳槽(31)靠近下盒体(1)外壁的一端为倾斜结构，所述滑动套(35)的底部为半球结构，所述收纳槽(31)的两侧内壁均设有弹性半球结构的夹紧垫。

7.根据权利要求1所述的一种写生用可折叠美术盒，其特征在于：所述笔架(8)包括固定板(81)，所述固定板(81)固定安装在画笔腔(7)的底板上，所述固定板(81)上铰接多组夹紧环(82)，每组所述夹紧环(82)均为开口相对的弧形结构，所述夹紧环(82)外壁处的固定板(81)上固定安装弹性片(83)，所述弹性片(83)为铜片制成的弹性L型结构，所述弹性片(83)的一端固定连接固定板(81)，所述弹性片(83)的另一端紧密贴合夹紧环(82)的外壁。

说明书

技术领域

本实用新型涉及美术用具技术领域，具体为一种写生用可折叠美术盒。

背景技术

在进行户外写生绘画时，常常需要使用美术盒携带一些绘画工具，目前的美术盒都是一个单纯的塑料盒体，盒体内放置一些绘画工具，但是，这些美术盒内工具常常无法分类放置，有的美术盒内腔会分层设置多个放置板用于放置工具，分层的美术盒在取用下层的工具时需要反复将上层放置板拿起，且美术盒放置在地面时高度较低，取用工具时需要弯腰进行，不利于写生时直接取用工具，为此我们提出一种写生用可折叠美术盒用于解决上述问题。

实用新型内容

本实用新型的目的在于提供一种写生用可折叠美术盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种写生用可折叠美术盒，包括下盒体和上盒体，所述上盒体的一侧铰接下盒体的一侧外壁，所述下盒体和上盒体的另一侧外壁间安装相配合的合页扣，所述下盒体的底面两端均安装有折叠架，所述下盒体的顶面中部开有卡槽，所述卡槽内卡接调色盘，所述卡槽两侧的下盒体顶面开有工具腔，所述卡槽底部的下盒体外壁开有滑槽，所述滑槽内滑动卡接颜料板，所述颜料板内放置颜料，所述上盒体靠近下盒体的一面中部开有画笔腔，所述画笔腔内安装多个笔架，所述画笔腔两侧的上盒体上开有刀具腔，所述刀具腔内固定卡接橡胶垫，所述橡胶垫上卡接多个刀具。

优选的，所述卡槽和调色盘两端为相配合的阶梯状结构，且调色盘和卡槽的一端均开有指槽，所述下盒体的一侧外壁上固定安装有把手，所述下盒体的外壁固定安装支撑块，所述上盒体的侧壁紧密压在支撑块上。

优选的，所述颜料板的两侧和下盒体间安装有相配合的合页扣，所述颜料板中部固定内嵌安装有海绵垫，所述海绵垫上开有多个圆柱状放置槽，所述海绵垫一侧的颜料板上固定内嵌多个长方体结构的固体水彩，所述海绵垫另一侧的颜料板上固定内嵌安装比色板。

优选的，两个所述工具腔和刀具腔的宽度相同并位于同一平面，所述刀具腔开口端一侧铰接有挡板，且挡板和刀具腔两侧间安装相吸附的磁体片，所述工具腔的两侧内壁开有多个调节槽，所述调节槽间滑动卡接隔板。

优选的，所述折叠架包括收纳槽，所述下盒体底面两端均开有两个收纳槽，所述收纳槽靠近下盒体外壁的一端铰接转动杆的一端，所述转动杆的另一端滑动套接滑动套，所述滑动套外壁开有多个销孔，所述转动杆上安装弹簧销，所述弹簧销的销钉卡接销孔。

优选的，所述收纳槽靠近下盒体外壁的一端为倾斜结构，所述滑动套的底部为半球结构，所述收纳槽的两侧内壁均设有弹性半球结构的夹紧垫。

优选的，所述笔架包括固定板，所述固定板固定安装在画笔腔的底板上，所述固定板上铰接多组夹紧环，每组所述夹紧环均为开口相对的弧形结构，所述夹紧环外壁处的固定板上固定安装弹性片，所述弹性片为铜片制成的弹性L型结构，所述弹性片的一端固定连接固定板，所述弹性片的另一端紧密贴合夹紧环的外壁。

与现有技术相比，本实用新型的有益效果是：画笔、刀具、调色盘以及区域工具均分类放置在上盒体和下盒体上，将上盒体和下盒体闭合从而便于外出写生携带，使用时，上盒体和下盒体展开，使得工具完全呈现并面对使用者，便于取用；将转动杆和滑动套转出收纳槽，滑动套沿转动杆滑动并通过弹簧销卡接不同位置的销孔，从而调节折叠架的长度，使得滑动套支撑在地面上，从而抬高美术盒，便于写生时直接取用工具，使用方便；画笔通过夹紧环顶部开口直接卡入夹紧环内腔，并通过弹性片的弹力推动夹紧环夹紧画笔，从而便于固定不动直径的画笔。

附图说明

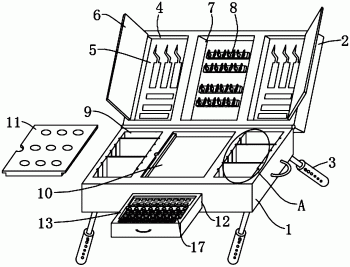

图1为本实用新型结构示意图；

图2为本实用折叠架处左视剖面结构示意图；

图3为本实用新型图1中A处放大结构示意图；

图4为本实用新型笔架处局部剖面结构示意图。

图中：1下盒体、2上盒体、3折叠架、31收纳槽、32转动杆、33弹簧销、34销孔、35滑动套、4刀具腔、5橡胶垫、6挡板、7画笔腔、8笔架、81固定板、82夹紧环、83弹性片、9工具腔、10卡槽、11调色盘、12滑槽、13颜料板、14支撑块、15调节槽、16隔板、17海绵垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种写生用可折叠美术盒，包括下盒体1和上盒体2，上盒体2的一侧铰接下盒体1的一侧外壁，下盒体1和上盒体2的另一侧外壁间安装相配合的合页扣，下盒体1的底面两端均安装有折叠架3，下盒体1的顶面中部开有卡槽10，卡槽10内卡接调色盘11，卡槽10两侧的下盒体1顶面开有工具腔9，卡槽10底部的下盒体1外壁开有滑槽12，滑槽12内滑动卡接颜料板13，颜料板13内放置颜料，上盒体2靠近下盒体1的一面中部开有画笔腔7，画笔腔7内安装多个笔架8，画笔腔7两侧的上盒体2上开有刀具腔4，刀具腔4内固定卡接橡胶垫5，橡胶垫5上卡接多个刀具。画笔卡接在笔架8上，刮网刀、美工刀等刀具卡接在橡胶垫5内，调色盘11卡接在卡槽10内，颜料放置在颜料板13内，且颜料板13卡接在滑槽12内，橡皮、胶带及涂改液等其余工具放置在工具腔9内，将上盒体2和下盒体1闭合后便于外出携带，使用时，上盒体2展开并倾斜立在下盒体1处，将颜料板13拉出滑槽12，此时美术盒内的个工具均朝向使用者，将折叠架3展开伸长，从而调整美术盒高度，便于使用者写生绘画时直接取用工具。

卡槽10和调色盘11两端为相配合的阶梯状结构，且调色盘11和卡槽10的一端均开有指槽，便于取出调色盘11进行调色绘画，下盒体1的一侧外壁上固定安装有把手，便于携带，下盒体1的外壁固定安装支撑块14，上盒体2的侧壁紧密压在支撑块14上，上盒体2开启并转动压在支撑块14上，从而使得上盒体2保持倾斜竖立状态，便于取用上盒体2上的工具。

颜料板13的两侧和下盒体1间安装有相配合的合页扣，颜料板13中部固定内嵌安装有海绵垫17，海绵垫17上开有多个圆柱状放置槽，海绵垫17一侧的颜料板13上固定内嵌多个长方体结构的固体水彩，海绵垫17另一侧的颜料板13上固定内嵌安装比色板，固体水彩直接固定内嵌在颜料板13上，便于用潮湿画笔蘸取颜料，管装水彩通过海绵垫17上的放置槽固定，通过比色板便于配色时进行比对。

两个工具腔9和刀具腔4的宽度相同并位于同一平面，刀具腔4开口端一侧铰接有挡板6，且挡板6和刀具腔4两侧间安装相吸附的磁体片，上盒体2和下盒体1闭合后，通过挡板6对刀具腔4和工具腔9进行封堵，避免刀具腔4内的刀具和工具腔9内的工具掉落，工具腔9的两侧内壁开有多个调节槽15，调节槽15间滑动卡接隔板16，将隔板16卡接不同位置的调节槽15，从而将工具腔9内分成多个大小不同的放置槽，便于放置不同工具。

折叠架3包括收纳槽31，下盒体1底面两端均开有两个收纳槽31，收纳槽31靠近下盒体1外壁的一端铰接转动杆32的一端，转动杆32的另一端滑动套接滑动套35，滑动套35外壁开有多个销孔34，转动杆32上安装弹簧销33，弹簧销33的销钉卡接销孔34，收纳槽31靠近下盒体1外壁的一端为倾斜结构，滑动套35的底部为半球结构，收纳槽31的两侧内壁均设有弹性半球结构的夹紧垫，则滑动套35沿转动杆32滑动并通过弹簧销33卡接不同位置的销孔34，从而调节折叠架3的长度，滑动套35滑动重合在转动杆32上时最短，此时通过转动杆32将滑动套35转动卡接在收纳槽31内，并通过夹紧垫夹紧，从而使得折叠架3折叠收缩，便于美术盒外出携带，将转动杆32转动展开，并将滑动套35滑动伸长，使得滑动套35支撑在地面上，从而抬高美术盒，便于写生时直接取用工具。

笔架8包括固定板81，固定板81固定安装在画笔腔7的底板上，固定板81上铰接多组夹紧环82，每组夹紧环82均为开口相对的弧形结构，夹紧环82外壁处的固定板81上固定安装弹性片83，弹性片83为铜片制成的弹性L型结构，弹性片83的一端固定连接固定板81，弹性片83的另一端紧密贴合夹紧环82的外壁，画笔通过夹紧环82顶部开口直接卡入夹紧环82内腔，并通过弹性片83的弹力推动夹紧环82夹紧画笔，从而便于固定画笔。

工作原理：本实用新型使用时，画笔卡接在夹紧环82内腔，并通过弹性片83的弹力推动夹紧环82夹紧画笔，从而便于固定画笔，刮网刀、美工刀等刀具卡接在橡胶垫5内，调色盘11卡接在卡槽10内，颜料放置在颜料板13内，且颜料板13卡接在滑槽12内，橡皮、胶带及涂改液等其余工具放置在工具腔9内，折叠架3收缩在收纳腔31内，将上盒体2和下盒体1闭合后便于外出携带，写生时，上盒体2展开并压在支撑块14上，使得上盒体2倾斜立在下盒体1处，将颜料板13拉出滑槽12，此时美术盒内的个工具均朝向使用者，将转动杆32和滑动套35转出收纳槽31，滑动套35沿转动杆32滑动并通过弹簧销33卡接不同位置的销孔34，从而调节折叠架3的长度，使得滑动套35支撑在地面上，从而抬高美术盒，便于写生时直接取用工具。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
