专利摘要

本实用新型公开了一种动物研究用实验记录信息牌，包括盖板、底板、录音笔、信息记录牌和记录卡，底板的上端通过合页活动连接有盖板，盖板的上端面固定有书夹，书夹相对面的盖板上端面开设有第一笔槽，第一笔槽一侧的盖板上端面开设有卡槽，卡槽内卡接有录音笔，底板的背面活动插接有信息记录牌，信息记录牌的内侧插接有记录卡。本实用新型通过设置书夹、底板、盖板、书写纸、录音笔、信息记录牌、记录卡，解决了信息牌不便于携带、不方便对实验信息的快速记录和信息牌无法配套携带标记信息牌的问题。

权利要求

1.一种动物研究用实验记录信息牌，包括盖板（3）、底板（4）、录音笔（10）、信息记录牌（16）和记录卡（19），其特征在于：底板（4）的上端通过合页（15）活动连接有盖板（3），盖板（3）的上端面固定有书夹（1），书夹（1）相对面的盖板（3）上端面开设有第一笔槽（5），第一笔槽（5）一侧的盖板（3）上端面开设有卡槽（9），卡槽（9）内卡接有录音笔（10），底板（4）的背面活动插接有信息记录牌（16），信息记录牌（16）的内侧插接有记录卡（19）。

2.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：卡槽（9）一端的盖板（3）上端面开设有第二笔槽（11），第二笔槽（11）的两内壁上通过弹簧（13）固定连接有弧形块（12）。

3.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：盖板（3）的尾端对称固定有固定块（8），底板（4）的尾端中心处固定有限位柱（7），且两组固定块（8）的底端连接有松紧带（6）并套设在限位柱（7）表面。

4.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：书夹（1）下方的盖板（3）上表面夹持有书写纸（2），底板（4）的内侧开设有储物槽（14），且储物槽（14）的面积大于书写纸（2）的面积。

5.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：底板（4）的背面固定有凹块（17），信息记录牌（16）的背面固定有挂件（18），信息记录牌（16）通过挂件（18）挂在凹块（17）上。

6.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：信息记录牌（16）的前侧面开设有开槽（20），信息记录牌（16）的一侧开设有插槽（21），信息记录牌（16）背面的挂件（18）表面嵌入固定有磁石（22）。

7.根据权利要求1所述的一种动物研究用实验记录信息牌，其特征在于：底板（4）背面固定的凹块（17）共设有六个，且对应的信息记录牌（16）也对应悬挂有六个。

说明书

技术领域

本实用新型涉及动物研究技术领域，具体为一种动物研究用实验记录信息牌。

背景技术

在动物研究领域，需要对各种不同类别的动物进行研究，通常会有专门的动物研究中心或动物研究所来进行专门的动物研究，而在动物研究时，需要对各种动物的实验数据进行记录，这边需要利用到信息牌进行记录，且需要对各种不同的动物情况进行标记，需要采用专门的标记牌进行标记，目前，在对动物研究的实验数据进行记录时，缺少一种小巧的便于携带的信息牌，使其能够实时的对实验数据进行记录，且无法配套携带标记用的标记牌实时的对各类动物笼舍进行标记，局限性较大，且记录方式单一，因此有必要对现有的试验记录信息牌进行改进，以解决上述问题。

实用新型内容

（一）解决的技术问题

本实用新型的目的在于提供一种动物研究用实验记录信息牌，以解决上述背景技术中提出的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种动物研究用实验记录信息牌，包括盖板、底板、录音笔、信息记录牌和记录卡，底板的上端通过合页活动连接有盖板，盖板的上端面固定有书夹，书夹相对面的盖板上端面开设有第一笔槽，第一笔槽一侧的盖板上端面开设有卡槽，卡槽内卡接有录音笔，底板的背面活动插接有信息记录牌，信息记录牌的内侧插接有记录卡。

优选的，卡槽一端的盖板上端面开设有第二笔槽，第二笔槽的两内壁上通过弹簧固定连接有弧形块。

优选的，盖板的尾端对称固定有固定块，底板的尾端中心处固定有限位柱，且两组固定块的底端连接有松紧带并套设在限位柱表面。

优选的，书夹下方的盖板上表面夹持有书写纸，底板的内侧开设有储物槽，且储物槽的面积大于书写纸的面积。

优选的，底板的背面固定有凹块，信息记录牌的背面固定有挂件，信息记录牌通过挂件挂在凹块上。

优选的，信息记录牌的前侧面开设有开槽，信息记录牌的一侧开设有插槽，信息记录牌背面的挂件表面嵌入固定有磁石。

优选的，底板背面固定的凹块共设有六个，且对应的信息记录牌也对应悬挂有六个。

（三）有益效果

与现有技术相比，本实用新型的有益效果是：

（1）本实用新型通过设置书夹、底板、盖板、书写纸、录音笔，使本实用新型能够方便的进行携带，方便对实验数据的快速记录，记录方式多样，易操作，便捷性、实用性高，有效的解决了信息牌不便于携带、不方便对实验信息的快速记录的问题，在进行动物研究中实验数据的记录时，在储物槽中存放书写纸，备份实验数据的书写纸，并取出一部分空白书写纸在书夹下夹持，作为备用，将底板和盖板通过松紧带锁紧固定，中性笔放置在第二笔槽中，利用弹簧和弧形块进行夹紧防止掉落，随后实验人员将本实用新型轻松拿取携带即可，利用中性笔在书写纸上进行记录实验数据即可，同时能够利用录音笔记录声音文件，防止纸质文件无法快速记录的需求。

（2）本实用新型通过设置信息记录牌、记录卡、底板，使本实用新型能够配套携带信息记录牌进行实时的标记使用，操作简单方便，易操作，实用价值高，有效的解决了信息牌无法配套携带标记信息牌的问题，在底板的背面设置凹块，信息记录牌通过挂件挂在凹块上，将需要的标记信息写在记录卡上，将记录卡插入信息记录牌中，利用挂件挂在笼舍上或利用磁石吸附在铁质笼舍上，完成标记。

附图说明

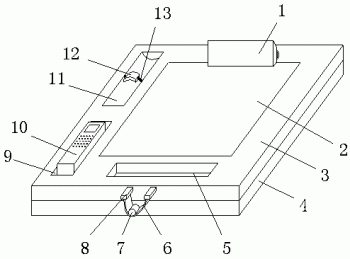

图1为本实用新型的整体主视图；

图2为本实用新型的整体侧视图；

图3为本实用新型底板的立体图；

图4为本实用新型底板的底部示意图；

图5为本实用新型底板的俯视图；

图6为本实用新型信息记录牌的立体图；

图7为本实用新型信息记录牌的后视图。

图中附图标记为：1、书夹；2、书写纸；3、盖板；4、底板；5、第一笔槽；6、松紧带；7、限位柱；8、固定块；9、卡槽；10、录音笔；11、第二笔槽；12、弧形块；13、弹簧；14、储物槽；15、合页；16、信息记录牌；17、凹块；18、挂件；19、记录卡；20、开槽；21、插槽；22、磁石。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供的一种实施例：一种动物研究用实验记录信息牌，包括盖板3、底板4、录音笔10、信息记录牌16和记录卡19，底板4的上端通过合页15活动连接有盖板3，通过合页15使盖板3和底板4能够自由开合，盖板3的上端面固定有书夹1，书夹1用于固定夹持书写纸2，用于记录实验数据使用，书夹1相对面的盖板3上端面开设有第一笔槽5，用于存放记号笔，作为标记使用，第一笔槽5一侧的盖板3上端面开设有卡槽9，卡槽9内卡接有录音笔10，作为声音文件的记录使用，底板4的背面活动插接有信息记录牌16，信息记录牌16的内侧插接有记录卡19，记录卡19上标记信息，插入信息记录牌16固定后进行标记。

进一步，卡槽9一端的盖板3上端面开设有第二笔槽11，第二笔槽11的两内壁上通过弹簧13固定连接有弧形块12，第二笔槽11内存放中性笔，利用弧形块12锁紧固定，防止掉落，中性笔用于在书写纸2上记录实验数据。

进一步，盖板3的尾端对称固定有固定块8，底板4的尾端中心处固定有限位柱7，且两组固定块8的底端连接有松紧带6并套设在限位柱7表面，通过松紧带6的套接，使底板4与盖板3固定不晃动。

进一步，书夹1下方的盖板3上表面夹持有书写纸2，底板4的内侧开设有储物槽14，且储物槽14的面积大于书写纸2的面积，书写纸2用于记录实验数据，而储物槽14用于储存空白书写纸2和已经记录实验数据的书写纸2，作为备份储存空间使用。

进一步，底板4的背面固定有凹块17，信息记录牌16的背面固定有挂件18，信息记录牌16通过挂件18挂在凹块17上。

进一步，信息记录牌16的前侧面开设有开槽20，信息记录牌16的一侧开设有插槽21，信息记录牌16背面的挂件18表面嵌入固定有磁石22，记录卡19通过插槽21插入信息记录牌16，利用开槽20展示标记信息，利用挂件18和磁石22方便对信息记录牌16的标记固定。

进一步，底板4背面固定的凹块17共设有六个，且对应的信息记录牌16也对应悬挂有六个，同时携带六个信息记录牌16，方便对多个笼舍进行标记。

工作原理：使用时，在底板4内的储物槽14中储存已经记录实验数据和未记录实验数据的书写纸2，书写纸2为A4纸，并取出一部分新的书写纸2放置在盖板3上利用书夹1夹紧，而将准备好的记号笔放置在第一笔槽5中进行储存放置，中性笔放置在第二笔槽11中，并利用弹簧13连接的弧形块12进行夹紧固定，记号笔用于书写记录卡19上的标记信息，中性笔用于在书写纸2上书写实验数据信息，而在卡槽9内卡接放置录音笔10，用于记录声音数据文件，随后将固定块8底部的松紧带6套设在限位柱7上，使底板4与盖板3固定锁紧，打开时仅需松开松紧带6，以合页15旋转盖板3即可，而配套的在底板4的背面通过凹块17与信息记录牌16背面的挂件18进行悬挂，当需要对某一部分的动物笼舍进行标记时，将其信息记录牌16内的记录卡19写上相关信息，从插槽21中插入，从开槽20表面展示，利用挂件18将信息记录牌16挂在笼舍上，或利用磁石22吸附在铁质笼舍上，完成标记作业。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
