专利摘要

本实用新型涉及一种频率可重构微带天线，该天线采用侧馈方式馈电，其包括一介质板和一SMA接头，所述介质板的上表面设置有一半圆环辐射单元，所述半圆环辐射单元的内环垂直设置有一微带天线；所述介质板的下表面设置有一金属贴片接地板；所述金属贴片接地板横向开设有两条平行的第一开槽和第二开槽；所述第一开槽中间部分的中间跨设有贴片射频开关S9，所述的SMA接头的内心与所述微带馈线连接；该SMA接头的外表面与所述金属贴片接地板连接。本实用新型在频率可重构天线中集成滤波功能，使得天线可以被用来感测在整个频带，然后调节其带宽来选择合适的子频带进行工作。可满足多种带宽、频段条件下的通信，在无线通信中有很好的应用价值。

权利要求

1.一种频率可重构微带天线，其特征在于：包括一介质板和一SMA接头，所述介质板的上表面设置有一半圆环辐射单元，所述半圆环辐射单元的内环垂直设置有一微带天线；所述介质板的下表面设置有一金属贴片接地板；所述金属贴片接地板横向开设有两条平行的第一开槽和第二开槽，将该金属贴片接地板划分成第一区域、第二区域和第三区域；所述第一开槽和第二开槽中间部分的宽度比两边部分的宽度大；所述第一开槽中间部分的中间跨设有贴片射频开关S9，两边部分分别跨设有若干个贴片电容；所述第二开槽中间部分的中间跨设有中间贴片电容，且该中间部分以该中间贴片电容为轴两边对称跨置有四个射频开关S1-S8；所述第三区域开设有与所述第一开槽平行的第三开槽；所述第三开槽的两侧对称开设有三组L型开槽，且该三组L型开槽上分别跨设有贴片电容；所述的SMA接头的内心与所述微带馈线连接；该SMA接头的外表面引脚与所述金属贴片接地板连接。

2.根据权利要求1所述的频率可重构微带天线，其特征在于：左侧三组L型开槽的第一L型开槽的一端分别与第三开槽和位于射频开关S5和S7之间的第二开槽连通，且连通处跨设有贴片电容；所述左侧三组L型开槽的第二L型开槽的一端与位于射频开关S3和S5之间的第二开槽连通，且连通处设置有贴片电容；所述左侧三组L型开槽的第三L型开槽的一端与位于射频开关S1和S3之间的第二开槽连通，且连通处设置有贴片电容。

3.根据权利要求1所述的频率可重构微带天线，其特征在于：右侧三组L型开槽的第一L型开槽的一端分别与第三开槽和位于射频开关S6和S8之间的第二开槽连通，且连通处跨设有贴片电容；所述右侧三组L型开槽的第二L型开槽的一端与位于射频开关S4和S6之间的第二开槽连通，且连通处设置有贴片电容；所述右侧三组L型开槽的第三L型开槽的一端与位于射频开关S2和S4之间的第二开槽连通，且连通处设置有贴片电容。

4.根据权利要求1所述的频率可重构微带天线，其特征在于：所述的微带馈线的宽度为3mm。

5.根据权利要求1所述的频率可重构微带天线，其特征在于：所述第一开槽和第二开槽两边部分的宽度为0.4mm。

6.根据权利要求1所述的频率可重构微带天线，其特征在于：所述贴片电容的为100pf。

7.根据权利要求1所述的频率可重构微带天线，其特征在于：所述第一开槽两边部分分别对称且等距离跨设有四个贴片电容。

8.根据权利要求1所述的频率可重构微带天线，其特征在于：所述第二开槽两边部分分别对称且等距离跨设有两个贴片电容。

说明书

技术领域

本实用新型涉及一种频率可重构微带天线，用于认知无线电应用。

背景技术

目前，各种无线通信系统发展趋于大容量、多功能、超宽带的一体化解决方案。天线作为各种无线通信系统的前端，其性能对于通信系统功能具有至关重要。所以，天线的发展也相应趋于多频、 宽带、小型化等。随着无线通信系统的日益复杂化，收发设备必须有效处理几个不同的频段，天线数目的增多，空间布局等问题导致较高的硬件复杂度。可重构天线可在不改变天线的尺寸和结构的情况下在天线的方向图、工作频率、极化特性等方面实现重构，实现一个天线能多个功能，适应不同的环境和要求。

实用新型内容

本实用新型的目的是提供一种频率可重构微带天线，可满足多种带宽、频段条件下的通信。

本实用新型采用以下方案实现：一种频率可重构微带天线，其特征在于：该天线采用侧馈方式馈电，其包括一介质板和一SMA接头，所述介质板的上表面设置有一半圆环辐射单元，所述半圆环辐射单元的内环垂直设置有一微带天线；所述介质板的下表面设置有一金属贴片接地板；所述金属贴片接地板横向开设有两条平行的第一开槽和第二开槽，将该金属贴片接地板划分成第一区域、第二区域和第三区域；所述第一开槽和第二开槽中间部分的宽度比两边部分的宽度大；所述第一开槽中间部分的中间跨设有贴片射频开关S9，两边部分分别跨设有若干个贴片电容；所述第二开槽中间部分的中间跨设有中间贴片电容，且该中间部分以该中间贴片电容为轴两边对称跨置有四个射频开关S1-S8；所述第三区域开设有与所述第一开槽平行的第三开槽；所述第三开槽的两侧对称开设有三组L型开槽，且该三组L型开槽上分别跨设有贴片电容；所述的SMA接头的内心与所述微带馈线连接；该SMA接头的外表面引脚与所述金属贴片接地板连接。

在本实用新型一实施例中，左侧三组L型开槽的第一L型开槽的一端分别与第三开槽和位于射频开关S5和S7之间的第二开槽连通，且连通处跨设有贴片电容；所述左侧三组L型开槽的第二L型开槽的一端与位于射频开关S3和S5之间的第二开槽连通，且连通处设置有贴片电容；所述左侧三组L型开槽的第三L型开槽的一端与位于射频开关S1和S3之间的第二开槽连通，且连通处设置有贴片电容。

在本实用新型一实施例中，右侧三组L型开槽的第一L型开槽的一端分别与第三开槽和位于射频开关S6和S8之间的第二开槽连通，且连通处跨设有贴片电容；所述右侧三组L型开槽的第二L型开槽的一端与位于射频开关S4和S6之间的第二开槽连通，且连通处设置有贴片电容；所述右侧三组L型开槽的第三L型开槽的一端与位于射频开关S2和S4之间的第二开槽连通，且连通处设置有贴片电容。

在本实用新型一实施例中，所述的微带馈线的宽度为3mm。

在本实用新型一实施例中，所述第一开槽和第二开槽两边部分的宽度为0.4mm。

在本实用新型一实施例中，所述贴片电容的为100pf。

在本实用新型一实施例中，所述第一开槽两边部分分别对称且等距离跨设有四个贴片电容。

在本实用新型一实施例中，所述第二开槽两边部分分别对称且等距离跨设有两个贴片电容。

本实用新型在频率可重构天线中集成滤波功能，使得天线可以被用来感测在整个频带，然后调节其带宽来选择合适的子频带进行工作。可满足多种带宽、频段条件下的通信，在无线通信中有很好的应用价值。

附图说明

图1是本实用新型天线结构俯视图。

图2是本实用新型天线结构仰视图。

图3是本实用新型天线结构前视图。

图4是本实用新型接头剖视图。

图中：1为半圆环辐射单元，2为微带馈线，3为SMA接头，4为介质板，5为金属贴片接地板，6为第一开槽，7为第二开槽，8为第一区域，9为第二区域，10为第三区域，11、12为中间部分， 13、14、15、16为两边部分，17为第三开槽，18为内心，19为外表面引脚，20为左侧三组L型开槽的第一L型开槽，21为左侧三组L型开槽的第二L型开槽，22为左侧三组L型开槽的第三L型开槽，23为右侧三组L型开槽的第一L型开槽，24为右侧三组L型开槽的第二L型开槽，25为右侧三组L型开槽的第三L型开槽。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更为明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在以下描述中阐述了具体细节以便于充分理解本实用新型。但是本实用新型能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广。因此本实用新型不受下面公开的具体实施方式的限制。

 如图1至图4所示，本实施例提供一种频率可重构微带天线，其特征在于：该天线采用侧馈方式馈电，其包括一介质板4和一SMA接头3，所述介质板的上表面设置有一半圆环辐射单元1，所述半圆环辐射单元的内环垂直设置有一微带天线2；所述介质板的下表面设置有一金属贴片接地板5；所述金属贴片接地板横向开设有两条平行的第一开槽6和第二开槽7，将该金属贴片接地板划分成第一区域8、第二区域9和第三区域10；所述第一开槽和第二开槽中间部分11、12的宽度比两边部分13、14、15、16的宽度大；所述第一开槽中间部分的中间跨设有贴片射频开关S9，两边部分分别跨设有若干个贴片电容；所述第二开槽中间部分的中间跨设有中间贴片电容，且该中间部分以该中间贴片电容为轴两边对称跨置有四个射频开关S1-S8；所述第三区域开设有与所述第一开槽平行的第三开槽17；所述第三开槽的两侧对称开设有三组L型开槽，且该三组L型开槽上分别跨设有贴片电容；所述的SMA接头的内心18与所述微带馈线连接；该SMA接头的外表面引脚19与所述金属贴片接地板连接。

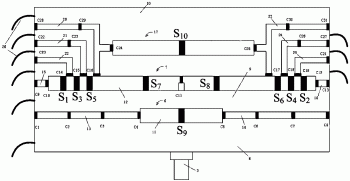

请继续参见图2，本实施例图2中左侧三组L型开槽的第一L型开槽20的一端分别与第三开槽17和位于射频开关S5和S7之间的第二开槽7连通，且连通处跨设有贴片电容；所述左侧三组L型开槽的第二L型开槽21的一端与位于射频开关S3和S5之间的第二开槽7连通，且连通处设置有贴片电容；所述左侧三组L型开槽的第三L型开槽22的一端与位于射频开关S1和S3之间的第二开槽7连通，且连通处设置有贴片电容。右侧三组L型开槽的第一L型开槽23的一端分别与第三开槽和位于射频开关S6和S8之间的第二开槽连通，且连通处跨设有贴片电容；所述右侧三组L型开槽的第二L型开槽24的一端与位于射频开关S4和S6之间的第二开槽连通，且连通处设置有贴片电容；所述右侧三组L型开槽的第三L型开槽25的一端与位于射频开关S2和S4之间的第二开槽连通，且连通处设置有贴片电容。

在本实用新型一实施例中，所述的微带馈线的宽度为Wf=3mm ，图中r=37.5mm，,Wr=10mm，Ra=5.8mm，Rb=12mm，Lf=37.5mm。所述第一开槽和第二开槽两边部分的宽度为0.4mm。在本实用新型一实施例中，所述第一开槽两边部分分别对称且等距离跨设有四个贴片电容。所述第二开槽两边部分分别对称且等距离跨设有两个贴片电容。所述贴片电容的为100pf，在开槽中引入贴片电容，可以充当缝隙的桥梁；此外，射频开关s1-s6 对称式集成在中间部分的开槽缝隙中，用来控制天线电长度。值得一提的是，请参见图2，本实施例中，经开槽分割后的金属接地贴片外接导线26，共9根外接线；所述射频开关s7-s10 通过微扰四个开槽来减少开槽带来的影响。

本实用新型虽然已以较佳实施例公开如上，但其并不是用来限定本实用新型，任何本领域技术人员在不脱离本实用新型的精神和范围内，都可以利用上述揭示的方法和技术内容对本实用新型技术方案做出可能的变动和修改，因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化及修饰，均属于本实用新型技术方案的保护范围。以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
