专利摘要

本实用新型公开了一种企业绩效管理考核用展示板，涉及展示板技术领域。本实用新型包括展示板本体，展示板本体上插接连接有第一插接板、第二插接板和第三插接板，展示板本体的背面通过安装块转动连接有支腿，支腿的下部通过螺杆与垫块固定连接，展示板本体的内壁设置有照明灯。本实用新型通过设置玻璃和照明灯，玻璃能够防止雨水进入展示板的内壁，同时能够防止公司员工在查看业绩时用手触摸展示内容，对字迹造成损坏，照明灯能够在天气阴暗时通过展示板本体上设置的开关接通电源，对展示板内部的展示内容照亮，解决了展示板不能够对内部绩效表进行保护、淋水或者经过人为触碰后字迹易模糊和在阴雨天气不能够清楚地看见展示内容的问题。

权利要求

1.一种企业绩效管理考核用展示板，包括展示板本体(1)，其特征在于：所述展示板本体(1)上插接连接有第一插接板(4)、第二插接板(5)和第三插接板(6)，所述展示板本体(1)的背面通过安装块(103)转动连接有支腿(3)，所述支腿(3)的下部通过螺杆(301)与垫块(9)固定连接，所述展示板本体(1)的内壁设置有照明灯(7)，且展示板本体(1)的背面固定连接有固定块(101)；

所述第一插接板(4)、第二插接板(5)和第三插接板(6)的上部均设置有拉手(501)，且第一插接板(4)、第二插接板(5)和第三插接板(6)的两侧均固定连接有卡条(401)。

2.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述展示板本体(1)的中部固定连接有加强杆(102)，所述展示板本体(1)上对应第一插接板(4)、第二插接板(5)和第三插接板(6)的位置处均开设有插槽(106)，且展示板本体(1)和加强杆(102)上对应卡条(401)的位置处均开设有卡槽(105)。

3.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述支腿(3)的上表面固定连接有连接块(302)，所述连接块(302)与安装块(103)相互配合，所述支腿(3)和固定块(101)上均开设有插孔(303)，且支腿(3)和固定块(101)上的插孔(303)一一对应设置，所述固定块(101)与支腿(3)相互配合。

4.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述展示板本体(1)的背部设置有电池安装盒(10)，且展示板本体(1)的侧面设置有开关，所述开关串联在照明灯(7)与电池安装盒(10)电性连接的线路上，所述照明灯(7)呈矩形阵列分布在展示板本体(1)内壁的四角位置处。

5.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述垫块(9)设置有两个，且垫块(9)与支腿(3)一一对应设置，所述垫块(9)上开设有空槽(901)，所述垫块(9)的中部开设有螺纹孔(902)，且螺纹孔(902)与螺杆(301)螺纹连接。

6.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述固定块(101)呈矩形阵列分布在展示板本体(1)的背面，所述展示板本体(1)的高度大于支腿(3)的长度，所述支腿(3)的长度大于垫块(9)的长度。

7.根据权利要求1所述的一种企业绩效管理考核用展示板，其特征在于，所述展示板本体(1)的左右侧面均固定连接有安置盒(2)，所述安置盒(2)与垫块(9)相互配合，所述展示板本体(1)上固定连接有玻璃(8)，所述玻璃(8)对应展示板本体(1)的位置处开设有玻璃安装槽(104)。

说明书

技术领域

本实用新型属于展示板技术领域，特别是涉及一种企业绩效管理考核用展示板。

背景技术

一些公司为了对员工的工作积极性进行激励，会将优秀员工的每月绩效进行公示，并且同上月绩效进行对比，便于员工进行自我总结取得更好的成绩，公示通常会使用到展示板，展示板根据公司的需要放置在较为显著的位置，目前，现有的展示板在使用时存在，在收起时较为占用空间，不能够对内部绩效表进行保护，淋水或者经过人为触碰后字迹易模糊，在阴雨天气不能够清楚地看见展示内容，直接放置在地面容易受潮，放置时的稳定性较差。

实用新型内容

本实用新型的目的在于提供一种企业绩效管理考核用展示板，通过设置支腿并将支腿与展示板本体转动连接，在插接板的前侧设置玻璃和照明灯，解决了现有展示板在使用时不能够对内部绩效表进行保护、容易受潮、亮度较低时不能够看清展示内容和放置时的稳定性较差的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种企业绩效管理考核用展示板，包括展示板本体，所述展示板本体上插接连接有第一插接板、第二插接板和第三插接板，所述展示板本体的背面通过安装块转动连接有支腿，所述支腿的下部通过螺杆与垫块固定连接，所述展示板本体的内壁设置有照明灯，且展示板本体的背面固定连接有固定块；所述第一插接板、第二插接板和第三插接板的上部均设置有拉手，且第一插接板、第二插接板和第三插接板的两侧均固定连接有卡条。

进一步地，所述展示板本体的中部固定连接有加强杆，所述展示板本体上对应第一插接板、第二插接板和第三插接板的位置处均开设有插槽，且展示板本体和加强杆上对应卡条的位置处均开设有卡槽。

进一步地，所述支腿的上表面固定连接有连接块，所述连接块与安装块相互配合，所述支腿和固定块上均开设有插孔，且支腿和固定块上的插孔一一对应设置，所述固定块与支腿相互配合。

进一步地，所述展示板本体的背部设置有电池安装盒，且展示板本体的侧面设置有开关，所述开关串联在照明灯与电池安装盒电性连接的线路上，所述照明灯呈矩形阵列分布在展示板本体内壁的四角位置处。

进一步地，所述垫块设置有两个，且垫块与支腿一一对应设置，所述垫块上开设有空槽，所述垫块的中部开设有螺纹孔，且螺纹孔与螺杆螺纹连接。

进一步地，所述固定块呈矩形阵列分布在展示板本体的背面，所述展示板本体的高度大于支腿的长度，所述支腿的长度大于垫块的长度。

进一步地，所述展示板本体的左右侧面均固定连接有安置盒，所述安置盒与垫块相互配合，所述展示板本体上固定连接有玻璃，所述玻璃对应展示板本体的位置处开设有玻璃安装槽。

本实用新型具有以下有益效果：

1、本实用新型通过设置玻璃和照明灯，玻璃能够防止雨水进入展示板的内壁，对展示内容造成损坏，同时能够防止公司员工在查看业绩时用手触摸展示内容，对字迹造成损坏，影响后续展示效果，照明灯能够在天气阴暗时通过展示板本体上设置的开关接通电源，对展示板内部的展示内容照亮，便于公司员工查看绩效，解决了展示板不能够对内部绩效表进行保护、淋水或者经过人为触碰后字迹易模糊和在阴雨天气不能够清楚地看见展示内容的问题。

2、本实用新型通过设置支腿，将展示板本体支撑到一定的高度，通过将支腿与展示板本体转动连接，便于在展示结束后将支腿收起，设置的固定块能够在支腿对展示板本体进行支撑时对支腿与展示板本体的连接进行加固，设置的垫块增大了支腿下部与地面的接触面积，使的展示板本体受到的支撑更加的稳定，设置的安置盒在展示结束时用于垫块的放置，解决了现有展示板收起时占用空间和支撑不稳定的问题。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

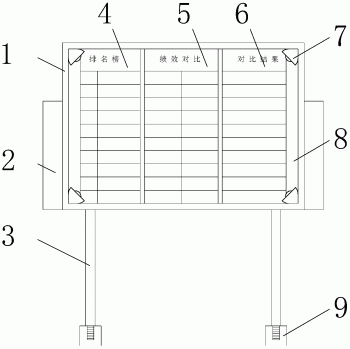

图1为本实用新型一种企业绩效管理考核用展示板的正视图；

图2为本实用新型的背面示意图；

图3为本实用新型图1中展示板本体的右视图；

图4为本实用新型图1中展示板本体的左视图；

图5为本实用新型图1中第一插接板的放大示意图；

图6为本实用新型图1中垫块的结构示意图；

图7为本实用新型图1中支腿的结构示意图。

附图中，各标号所代表的部件列表如下：

1、展示板本体；101、固定块；102、加强杆；103、安装块；104、玻璃安装槽；105、卡槽；106、插槽；2、安置盒；3、支腿；301、螺杆；302、连接块；303、插孔；4、第一插接板；401、卡条；5、第二插接板；501、拉手；6、第三插接板；7、照明灯；8、玻璃；9、垫块；901、空槽；902、螺纹孔；10、电池安装盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-5所示，本实用新型为一种企业绩效管理考核用展示板，包括展示板本体1，展示板本体1上插接连接有第一插接板4、第二插接板5和第三插接板6，在填写员工绩效时能够通过拉手501将第一插接板4、第二插接板5和第三插接板6向上抽起，在填写好员工绩效后再插接到原来位置，展示板本体1的背面通过安装块103转动连接有支腿3，将展示板本体1支撑到一定的高度，支腿3的下部通过螺杆301与垫块9固定连接，螺杆301便于支腿3与垫块9的固定连接，展示板本体1的内壁设置有照明灯7，在天气阴暗时通过展示板本体1侧面设置的开关接通照明灯7的电路，照明灯7发出光亮将第一插接板4、第二插接板5和第三插接板6的正面照亮，且展示板本体1的背面固定连接有固定块101，在支腿3对展示板本体1支撑时对支腿3与展示板本体1的连接进行加固；第一插接板4、第二插接板5和第三插接板6的上部均设置有拉手501，便于填写员工绩效时将第一插接板4、第二插接板5和第三插接板6向上拉出，且第一插接板4、第二插接板5和第三插接板6的两侧均固定连接有卡条401，便于第一插接板4、第二插接板5和第三插接板6在展示板本体1内部的滑动连接，对插接板进行固定。

其中如图2-5所示，展示板本体1的中部固定连接有加强杆102，增加展示板本体1的结构牢固程度，展示板本体1上对应第一插接板4、第二插接板5和第三插接板6的位置处均开设有插槽106，便于第一插接板4、第二插接板5和第三插接板6的插入和取出，且展示板本体1和加强杆102上对应卡条401的位置处均开设有卡槽105，便于和卡条401进行配合，使得第一插接板4、第二插接板5和第三插接板6在插接到展示板本体1上时能够按照特定轨迹向下滑动。

其中如图2、7所示，支腿3的上表面固定连接有连接块302，连接块302与安装块103相互配合，便于支腿3与展示板本体1的转动连接，支腿3和固定块101上均开设有插孔303，在支腿3对展示板本体1进行支撑时使用固定螺栓穿过固定块101和支腿3上的插孔303，将支腿3固定在固定块101上，且支腿3和固定块101上的插孔303一一对应设置，使得支腿3的固定程度统一，固定块101与支腿3相互配合，固定时支腿3位于固定块101的中部。

其中如图1-4所示，展示板本体1的背部设置有电池安装盒10，用于安装电池对照明灯7进行供电，且展示板本体1的侧面设置有开关，开关串联在照明灯7与电池安装盒10电性连接的线路上，便于通过开关对照明灯7的电路通断进行控制，照明灯7呈矩形阵列分布在展示板本体1内壁的四角位置处，使得第一插接板4、第二插接板5和第三插接板6受到的照射统一，展示板本体1的左右侧面均固定连接有安置盒2，在展示板本体1收起时将垫块9拆下，再将垫块9放置到安置盒2中进行放置，安置盒2与垫块9相互配合，保证垫块9能够顺利放置到安置盒2中，展示板本体1上固定连接有玻璃8，在对第一插接板4、第二插接板5和第三插接板6上的绩效内容进行保护时，保证从展示板本体1正面能够看清绩效内容，玻璃8对应展示板本体1的位置处开设有玻璃安装槽104，便于玻璃8的安装。

其中如图1-2、6所示，垫块9设置有两个，且垫块9与支腿3一一对应设置，保证支腿3的下部与地面的接触面积均能够增加，提高支腿3对展示板本体1的支撑稳定性，垫块9上开设有空槽901，减小垫块9的质量，便于展示板本体1的移动，垫块9的中部开设有螺纹孔902，便于支腿3通过螺杆301与垫块9之间的连接，且螺纹孔902与螺杆301螺纹连接，螺纹连接便于垫块9的拆卸。

其中如图2、4所示，固定块101呈矩形阵列分布在展示板本体1的背面，展示板本体1背面上部的固定块101在支腿3收起时能够通过固定螺栓将支腿3固定，使得支腿3在展示板本体1进行移动时不会在展示板本体1上转动，展示板本体1的高度大于支腿3的长度，使得支腿3在收起后不会超出展示板本体1的上部，便于携带，支腿3的长度大于垫块9的长度看，使得垫块9能够完全位于安置盒2中，不会因展示板本体1移动时的晃动从安置盒2中掉落。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上仅为本实用新型的优选实施例，并不限制本实用新型，任何对前述各实施例所记载的技术方案进行修改，对其中部分技术特征进行等同替换，均属于在本实用新型的保护范围。
