专利摘要

本实用新型公开了一种传感计数装置，包括两端贯通的外管，外管内设有同轴设置的传动轴，外管两端从内往外分别安装有挡圈、轴承、轴承座，且三者同轴设置，传动轴两端延伸出轴承座与两侧设置的橡胶轮连接，外管内部设有传感部件安装于传动轴上。通过在外管两端从内往外分别安装有挡圈、轴承、轴承座，能够降低传动轴在旋转过程中的跳动，提升装置转动效率，减少噪音，在外管内部设置传感部件安装于传动轴上，使传感部件能够通过转动轴转动，自动记录转动圈数，本装置结构简单，操作方便，适合大规模推广。

权利要求

1.一种传感计数装置，包括两端贯通的外管（4），外管（4）内设有同轴设置的传动轴（3），其特征在于：所述外管（4）两端从内往外分别安装有挡圈（8）、轴承（9）、轴承座（2），且三者同轴设置，所述传动轴（3）两端延伸出轴承座（2）与两侧设置的橡胶轮（11）连接，所述外管（4）内部设有传感部件（5）安装于传动轴（3）上。

2.根据权利要求1所述的一种传感计数装置，其特征在于，所述传感部件（5），包括传感套（502），所述传感套（502）一端连接有传感片（501），所述传感套（502）表面通过螺钉（6）固定连接于传动轴（3）上，所述传感套（502）、传感片（501）、传动轴（3）三者同轴。

3.根据权利要求2所述的一种传感计数装置，其特征在于，所述外管（4）侧表面一侧设有下挡板（7），所述下挡板（7）两端分别安装有支架（1），所述支架（1）一端连接下挡板（7），另一端连接于轴承座（2）外表面。

4.根据权利要求3所述的一种传感计数装置，其特征在于，所述外管（4）侧表面开设有凹槽（401）与外管（4）内部贯通，所述下挡板（7）内侧固定有与凹槽（401）配合设置的限位座（12），所述限位座（12）上开设有限位槽（121），所述传感片（501）端部设于限位槽（121）内。

5.根据权利要求4所述的一种传感计数装置，其特征在于，所述限位座（12）上端部穿过凹槽（401）置于外管（4）内，所述传感片（501）与限位槽（121）之前留有间隙。

6.根据权利要求1所述的一种传感计数装置，其特征在于，所述传动轴（3）两端延伸出轴承座（2）与两侧设置的橡胶轮（11）连接，所述橡胶轮（11）内侧中部的凸主体（13）表面通过螺钉（6）与传动轴（3）表面固定连接。

说明书

技术领域

本实用新型属于自动化设备技术领域，具体涉及一种传感计数装置。

背景技术

随着社会的不断发展和科技的不断进步，机械化、自动化生产已经逐渐成为发展趋势。在过去，中国制造业的蓬勃发展依靠了大量廉价劳动力。然而时移境迁，随着近年来新增劳动人口减少，人们生活水平的提高，劳动力不再是廉价资源，一工难求已变得越来越普遍，为了满足生产的需求，自动化生产逐渐被企业所重视。而机械自动化的发展与实现将机械生产引领向了一个新的领域，通过自动控制系统，真正达到了大工业生产及减少劳动强度，提高了劳动效率，使得工业生产水平迈上了一个新的台阶。

在现有的生产线中，一些加工部件，需要对其进行旋转进行相关操作。但加工过程中缺少对旋转圈数的计数功能，对自动化生产作业产生重大的影响。

发明内容

本实用新型的目的在于提供一种传感计数装置，具备传动效率高、噪音小、自动计算旋转圈数的优点。

本实用新型为实现上述目的所采取的技术方案为：一种传感计数装置，包括两端贯通的外管，外管内设有同轴设置的传动轴，外管两端从内往外分别安装有挡圈、轴承、轴承座，且三者同轴设置，传动轴两端延伸出轴承座与两侧设置的橡胶轮连接，外管内部设有传感部件安装于传动轴上。

作为优选，传感部件，包括传感套，传感套一端连接有传感片，传感套表面通过螺钉固定连接于传动轴上，传感套、传感片、传动轴三者同轴。

作为优选，外管侧表面一侧设有下挡板，下挡板两端分别安装有支架，支架一端连接下挡板，另一端连接于轴承座外表面。

作为优选，外管侧表面开设有凹槽与外管内部贯通，下挡板内侧固定有与凹槽配合设置的限位座，限位座上开设有限位槽，传感片端部设于限位槽内。

作为优选，限位座上端部穿过凹槽置于外管内，传感片与限位槽之前留有间隙。

作为优选，传动轴两端延伸出轴承座与两侧设置的橡胶轮连接，橡胶轮内侧中部的凸主体表面通过螺钉与传动轴表面固定连接。

与现有技术相比，本实用新型的有益效果为：1）通过设置的传感片能够针对传动轴每一次旋转自动计数，准确又高效；2）装置连接的稳定性和密封性好，能防止灰尘进入外管内，影响计数准确度；3）本装置结构简单，操作方便，转动效率高，噪音小，能自动记录转动圈数，适合大规模推广。

附图说明

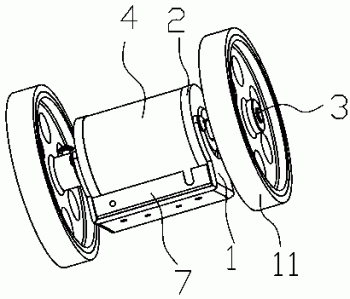

图1为本装置的结构示意图；

图2为本装置的侧视图；

图3为图2中A-A的剖视图；

图4为传感部件的结构示意图；

图5为本装置的限位座与凹槽的连接示意图；

图6为凹槽的结构示意图。

附图标记说明：1支架；2轴承座；3传动轴；4外管；401凹槽；5传感部件；501传感片；502传感套；6螺钉；7下挡板；8挡圈；9轴承；11橡胶轮；12限位座；121限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

实施例1

参见图1-6所示，一种传感计数装置，包括两端贯通的外管4，外管4内设有同轴设置的传动轴3，外管4两端从内往外分别安装有挡圈8、轴承9、轴承座2，且三者同轴设置，传动轴3两端延伸出轴承座2与两侧设置的橡胶轮11连接，外管4内部设有传感部件5安装于传动轴3上。通过在外管两端从内往外分别安装有挡圈、轴承、轴承座，能够降低传动轴在旋转过程中的跳动，提升装置转动效率，减少噪音，在外管内部设置传感部件安装于传动轴上，使传感部件能够通过转动轴转动，自动记录转动圈数，本装置结构简单，操作方便，适合大规模推广。

传感部件5，包括传感套502，传感套502一端连接有传感片501，传感套502表面通过螺钉6固定连接于传动轴3上，传感套502、传感片501、传动轴3三者同轴。通过设置的传感片能够针对传动轴每一次旋转自动计数，准确又高效。

外管4侧表面一侧设有下挡板7，下挡板7两端分别安装有支架1，支架1一端连接下挡板7，另一端连接于轴承座2外表面。在外管侧表面一侧设有下挡板，下挡板两端分别安装有支架，支架一端连接下挡板，另一端连接于轴承座外表面。能够进一步提升装置连接的稳定性，以及装置的密封性，防止灰尘进入外管内，影响计数准确度。

外管4侧表面开设有凹槽401与外管4内部贯通，下挡板7内侧固定有与凹槽401配合设置的限位座12，限位座12上开设有限位槽121，传感片501端部设于限位槽121内。通过将传感片端部设于限位槽内，能够防止装置在长时间工作过程中，传感部件左右移动，影响计数准确度。

限位座12上端部穿过凹槽401置于外管4内，传感片501与限位槽121之前留有间隙。通过将限位座上端部穿过凹槽置于外管内，传感片与限位槽之前留有间隙，一方面起到对传感片限位的作用，另一方面又能防止传感片卡死在限位槽中。

传动轴3两端延伸出轴承座2与两侧设置的橡胶轮11连接，橡胶轮11内侧中部的凸主体13表面通过螺钉6与传动轴3表面固定连接。进一步加固了橡胶轮与传动轴的连接，使转动更加稳定。

实施例2

本实用新型一种传感计数装置的工作原理为：当外部动力输出装置带动传动轴3转动，从而带动橡胶轮11转动时，通过设置在传动轴3上的传感部件5能够自动记录橡胶轮11旋转的圈数，并传输至外部显示屏实时显示旋转的圈数，实现自动化实时计数的动能。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
