专利摘要

一种带导向螺旋折叠式尾矿输送泵，包括泵体钢筒、上泵盖、下泵盖、折叠胶囊和导向装置；折叠胶囊位于泵体钢筒内部，折叠胶囊设成圆柱螺纹形状，折叠胶囊的螺纹外圈设有螺旋钢丝，螺旋钢丝支撑折叠胶囊并引导折叠胶囊折叠方向；折叠胶囊下端固定连接在泵体钢筒与下泵盖的连接处，折叠胶囊顶端密封安装有导向装置，本实用新型的有益效果是：彻底避免了混浆现象的发生。折叠胶囊采用螺旋形状增强了胶囊折叠的整体性、导向性和均匀性。采用导向装置的双排导向轮更好的保证折叠胶囊实现轴向伸缩运动，确保了折叠胶囊能够稳定的进行排浆和进浆作业；折叠胶囊顶部的上压盖采用向下凹的碗状，在折叠胶囊进行排浆作业时可以提供稳定的向下挤压力。

权利要求

1.一种带导向螺旋折叠式尾矿输送泵，其特征是：包括泵体钢筒、上泵盖、下泵盖、折叠胶囊和导向装置；泵体钢筒是圆柱筒，泵体钢筒上端与上泵盖由螺栓连接，下端与下泵盖由螺栓连接，上泵盖上设有清水口，清水口与外部进排水系统相连，下泵盖设有矿浆口，矿浆口与外部进排浆系统相连；折叠胶囊位于泵体钢筒内部，折叠胶囊设成圆柱螺纹形状，折叠胶囊的螺纹外圈设有螺旋钢丝，螺旋钢丝支撑折叠胶囊并引导折叠胶囊折叠方向；折叠胶囊下端固定连接在泵体钢筒与下泵盖的连接处，折叠胶囊的囊口朝下设置，囊口与矿浆口相连通，折叠胶囊顶端密封安装有导向装置，导向装置由上压圈和下压圈组成，上压圈设成碗状，碗口朝上，上压圈外缘设置有若干导向轮，若干导向轮沿周向均布设置，导向轮与泵体钢筒内壁相互配合；下压圈外缘设置有若干导向轮，若干导向轮沿周向均布设置，导向轮与泵体钢筒内壁相互配合；上压圈和下压圈由沿周向均布小螺栓连接，上压圈和下压圈之间夹有折叠胶囊的上缘。

说明书

技术领域

本实用新型涉及一种矿山开采尾矿输送泵，尤其是一种具有导向功能、可螺旋折叠的带导向螺旋折叠式尾矿输送泵。

背景技术

目前，用于矿山开采的矿渣处理中均采用水隔离泵，水隔离泵的缺陷是清水与矿浆不能完全隔离， 造成“混浆现象” 导致水隔离泵的性能低下，水源浪费，泵系统易损。现有技术——一种折叠胶囊式尾矿输送泵（申请号CN201420526301、CN201410466089）能解决“混浆现象”问题，但折叠胶囊采用环形折叠，环形折叠的缺点是折叠层相互独立，折叠层之间缺少结构性联系，导向性是很差的；该技术没有设置导向装置，导致胶囊的折叠方向易倾斜，从而影响尾矿输送泵的使用性能和使用寿命。

发明内容

为了解决上述问题，本实用新型提供一种带导向螺旋折叠式尾矿输送泵，具有传统尾矿输送泵大排量、扬程高和避免混浆现象优点的同时，还具有胶囊折叠方向导向装置，提高尾矿输送泵的使用性能和使用寿命。

本实用新型解决其技术问题所采用的技术方案是：带导向螺旋折叠式尾矿输送泵包括泵体钢筒、上泵盖、下泵盖、折叠胶囊和导向装置；泵体钢筒是圆柱筒，泵体钢筒上端与上泵盖由大螺栓连接，泵体钢筒下端与下泵盖由大螺栓连接，上泵盖上设有清水口，清水口与外部进排水系统相连，下泵盖设有矿浆口，矿浆口与外部进排浆系统相连；折叠胶囊位于泵体钢筒内部，折叠胶囊设成圆柱螺纹形状，折叠胶囊的螺纹外圈设有螺旋钢丝，螺旋钢丝支撑折叠胶囊并引导折叠胶囊折叠方向；折叠胶囊下端固定连接在泵体钢筒与下泵盖的连接处，折叠胶囊的囊口朝下设置，囊口与矿浆口相连通，折叠胶囊顶端密封安装有导向装置，导向装置由上压圈和下压圈组成，上压圈设成碗状，碗口朝上，上压圈外缘设置有若干导向轮，若干导向轮沿周向均布设置，导向轮与泵体钢筒内壁相互配合；下压圈外缘设置有若干导向轮，若干导向轮沿周向均布设置，导向轮与泵体钢筒内壁相互配合；上压圈和下压圈由沿周向均布小螺栓连接，上压圈和下压圈之间夹有折叠胶囊的上缘，上压圈和下压圈的导向轮起到导向作用。折叠胶囊内部为矿浆腔，折叠胶囊上方的泵体钢筒内腔为清水腔。

本实用新型的有益效果是：本实用新型与现状技术相比，折叠胶囊将清水腔和矿浆腔完全隔离开来。彻底避免了混浆现象的发生。折叠胶囊采用螺旋形状增强了胶囊折叠的整体性、导向性和均匀性。采用导向装置的双排导向轮更好的保证折叠胶囊实现轴向伸缩运动，确保了折叠胶囊能够稳定的进行排浆和进浆作业；折叠胶囊顶部的上压盖采用向下凹的碗状，在折叠胶囊进行排浆作业时可以提供稳定的向下挤压力，保证了折叠胶囊排浆作业的平稳进行。为了防止本实用新型的折叠胶囊与泵体钢筒内壁刮擦磨损，在折叠胶囊的外圈设有螺旋钢丝，进而保护了折叠胶囊，螺旋钢丝比环形钢丝更有整体性，导向性和保护性。

附图说明

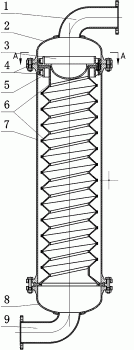

图1为本实用新型的折叠胶囊处于展开时既装满矿浆的结构示意图；

图2为图1中沿上泵盖处剖切横向结构示意图；

图3为图1中导向装置处的局部放大图；

图4为图1中折叠胶囊处于压缩时既挤压矿浆的结构示意图；

图中1.清水口，2.上泵盖，3.上压圈，4.导向轮，5.下压圈，6，折叠胶囊，7.泵体钢筒，8.下泵盖，9.矿浆口，10.大螺栓，11.小螺栓，12.螺旋钢丝。

具体实施方式

在图1至图3中，表示本实用新型的构造组成和零部件的连接和位置关系，带导向螺旋折叠式尾矿输送泵包括泵体钢筒（7）、上泵盖（2）、下泵盖（8）、折叠胶囊（6）和导向装置；泵体钢筒（7）是圆柱筒，泵体钢筒上端与上泵盖（2）由大螺栓（10）连接，下端与下泵盖（8）由大螺栓（10）连接，上泵盖（2）上设有清水口（1），清水口（1）与外部进排水系统相连，下泵盖（8）设有矿浆口（9），矿浆口（9）与外部进排浆系统相连；折叠胶囊（6）位于泵体钢筒内部，折叠胶囊（6）设成圆柱螺纹形状，折叠胶囊（6）的螺纹外圈设有螺旋钢丝（12），螺旋钢丝（12）支撑折叠胶囊（6）并引导折叠胶囊（6）折叠方向；折叠胶囊下端固定连接在泵体钢筒（7）与下泵盖（8）的连接处，折叠胶囊（6）的囊口朝下设置，囊口与矿浆口（9）相连通，折叠胶囊顶端密封安装有导向装置，导向装置由上压圈（3）和下压圈（5）组成，上压圈（3）设成碗状，碗口朝上，上压圈外缘设置有若干导向轮（4），导向轮（4）沿周向均布设置，导向轮（4）与泵体钢筒内壁相互配合；下压圈外缘设置有若干导向轮（4），导向轮（4）沿周向均布设置，导向轮（4）与泵体钢筒内壁相互配合；上压圈（3）和下压圈（5）由沿周向均布小螺栓（11）连接，上压圈（3）和下压圈（5）之间夹有折叠胶囊（6）的上缘，上压圈（3）和下压圈（5）的导向轮（4）起到导向作用。折叠胶囊内部为矿浆腔，折叠胶囊（6）上方的泵体钢筒内腔为清水腔。

图1也是本实用新型的折叠胶囊（6）处于展开时的实施例。此时，导向装置处于上限工作位，外部进排水系统执行完排水动作，外部进排浆系统执行完进浆动作，折叠胶囊（6）内充满矿浆。

图4为本实用新型的折叠胶囊（6）处于被压缩时的实施例。是图1的导向装置逐渐移动到下限工作位的过程。在此过程中，外部进排水系统执行进水动作，外部进排浆系统执行排浆动作。清水通过清水口（1）进入清水腔，使清水腔压力高于矿浆腔，导致导向装置向下移动，带动折叠胶囊（6）被压缩排出囊中的矿浆，完成排浆过程。

本实用新型的进浆过程与排浆过程是互逆的过程，进浆过程中，外部进排水系统执行排水动作，外部进排浆系统执行进浆动作。清水腔的清水被外部进排水系统抽出清水口（1），使清水腔压力低于矿浆腔，导向装置向上移动，胶囊被展开，矿浆通过矿浆口（9）进入矿浆腔，完成进浆过程。本实用新型通过交替不断的进浆过程和排浆过程从而实现尾矿输送工作。

折叠胶囊（6）的压缩和展开的过程中由于螺旋的形状和镶嵌在折叠胶囊（6）中螺旋钢丝（12）的作用，总是整体均匀的受压或展开。
