专利摘要

本实用新型公开一种双控可语音提示门锁，包括门锁、语音提示装置、钥匙，其特征在于，门锁上安装有语音提示装置，门锁包括门锁主体、锁舌开关器、锁舌电子控制器、锁舌，门锁主体上安装有锁舌开关器，锁舌开关器上设有钥匙插孔器，锁舌开关器内安装有电机；锁舌开关器电连接锁舌电子控制器，锁舌开关器活动连接锁舌；语音提示装置，包括锁舌感应器、可录可播扬声器控制器、扬声器，锁舌感应器采集到锁舌伸出或收回状态，将信息反馈到可录可播扬声器控制器，可录可播扬声器控制器根据反馈的信息调控扬声器。具有很强的实用性和可行性，同时使用方便，操作简单，适用范围广泛的特点。

权利要求

1.一种双控可语音提示门锁，包括门锁(1)、语音提示装置(2)、钥匙(3)，其特征在于，门锁(1)上安装有语音提示装置(2)，门锁(1)包括门锁主体(11)、锁舌开关器(12)、锁舌电子控制器(13)、锁舌(14)，门锁主体(11)上安装有锁舌开关器(12)，锁舌开关器(12)上设有钥匙插孔器(121)，锁舌开关器(12)内安装有电机(122)；锁舌开关器(12)电连接锁舌电子控制器(13)，锁舌开关器(12)活动连接锁舌(14)；语音提示装置(2)，包括锁舌感应器(21)、可录可播扬声器控制器(22)、扬声器(23)，锁舌感应器(21)采集到锁舌(14)伸出或收回状态，将信息反馈到可录可播扬声器控制器(22)，可录可播扬声器控制器(22)根据反馈的信息调控扬声器(23)。

2.根据权利要求1所述一种双控可语音提示门锁，其特征在于，钥匙(3)，包括前部的金属制机械部分(31)和后部的电子遥控部分(32)。

3.根据权利要求2所述一种双控可语音提示门锁，其特征在于，采用钥匙的金属制机械部分(31)插入钥匙插孔器(121)，通过旋转机械带动锁舌(14)伸长或收缩，从而开锁或关锁。

4.根据权利要求2所述一种双控可语音提示门锁，其特征在于，或按下电子遥控部分(32)开或关，锁舌电子控制器(13)收到遥控信号后，通过调节电机(122)的开或关以及控制锁眼转动方向，带动钥匙插孔器(121)的旋转从而旋转机械带动锁舌(14)伸长或收缩，从而开锁或关锁。

说明书

技术领域

本实用新型属于门锁的设备技术领域，具体涉及一种可用钥匙和电子遥控板双控的可语音提示的自动控制门锁设备。

背景技术

在日常生活中，人们外出特别是出远门时，希望把空调、电热器、电磁炉等用电设备以及水龙头等设备关闭，但总因匆忙会忘掉这些事情，在出行的路上想起来时已晚。人到一定年龄，总容易患上强迫症，出门后总怀疑自己没有锁好门，再次往回去确认一次。能有一种理想的出门锁，出门锁门时自动语音提示：水电气等是否关好，门是否已锁；门锁既可以用普通钥匙打开，也可以用电子遥控板遥控门锁。

基于以上客观的需要，本实用新型所要解决的技术问题是提供一种用钥匙和电子遥控板双控的可语音提示的自动控制门锁，可以解决以上存在的问题。

实用新型内容

本实用新型旨在克服现有技术的缺陷，针对上述问题，提供了一种双控可语音提示门锁。具有很强的实用性和可行性，同时使用方便，操作简单，适用范围广泛，具有很好的市场。

为了解决上述技术问题，本实用新型提供以下技术方案：

一种双控可语音提示门锁，包括门锁1、语音提示装置2、钥匙3，门锁1 上安装有语音提示装置2，门锁1包括门锁主体11、锁舌开关器12、锁舌电子控制器13、锁舌14，门锁主体11上安装有锁舌开关器12，锁舌开关器12上设有钥匙插孔器121，锁舌开关器12内安装有电机122；锁舌开关器12电连接锁舌电子控制器13，锁舌开关器12活动连接锁舌14；语音提示装置2，包括锁舌感应器21、可录可播扬声器控制器22、扬声器23，锁舌感应器21采集到锁舌14伸出或收回状态，将信息反馈到可录可播扬声器控制器22，可录可播扬声器控制器22根据反馈的信息调控扬声器23。

进一步地，钥匙3，包括前部的金属制机械部分31和后部的电子遥控部分 32。

进一步地，采用钥匙的金属制机械部分31插入钥匙插孔器121，通过旋转机械带动锁舌14伸长或收缩，从而开锁或关锁。

进一步地，或按下电子遥控部分32开或关，锁舌电子控制器13收到遥控信号后，通过调节电机122的开或关以及控制锁眼转动方向，带动钥匙插孔器121 的旋转从而旋转机械带动锁舌14伸长或收缩，从而开锁或关锁。

与现有技术相比较，本实用新型具有如下的有益效果：

具有很强的实用性和可行性，依据目前社会上具有的设备、配件及其技术，完全可以制作，而且制作方便、成本不大。特别适用于老年人，同时使用方便，操作简单，适用范围广泛，具有很好的市场。

附图说明

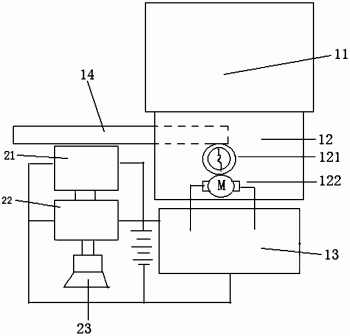

图1是本实用新型双控可语音提示门锁的结构示意图。

图2是本实用新型双控可语音提示门锁的钥匙结构示意图。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1、2所示，一种双控可语音提示门锁，包括门锁1、语音提示装置2、钥匙3，门锁1上安装有语音提示装置2，门锁1包括门锁主体11、锁舌开关器 12、锁舌电子控制器13、锁舌14，门锁主体11上安装有锁舌开关器12，锁舌开关器12上设有钥匙插孔器121，锁舌开关器12内安装有电机122；锁舌开关器12电连接锁舌电子控制器13，锁舌开关器12活动连接锁舌14；语音提示装置2，包括锁舌感应器21、可录可播扬声器控制器22、扬声器23，锁舌感应器 21采集到锁舌14伸出或收回状态，将信息反馈到可录可播扬声器控制器22，可录可播扬声器控制器22根据反馈的信息调控扬声器23。扬声器23可以播出：水电气是否已关好，门已锁；或门已开，请进门。

上述钥匙3，包括前部的金属制机械部分31和后部的电子遥控部分32；用钥匙的金属制机械部分31插入钥匙插孔器121，通过旋转机械带动锁舌14伸长或收缩，从而开锁或关锁；或按下电子遥控部分32开或关，锁舌电子控制器13 收到遥控信号后，通过调节电机122的开或关以及控制锁眼转动方向，带动钥匙插孔器121的旋转从而旋转机械带动锁舌14伸长或收缩，从而开锁或关锁。

以上所述仅为说明本实用新型的实施方式，并不用于限制本实用新型，对于本领域的技术人员来说，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
