专利摘要

本实用新型公开了一种可用泵抽干坛底酒、降耗的新型酒坛，包括坛顶，所述坛顶的下端连接有酒坛，所述酒坛的底端连接有坛底，且酒坛的侧壁嵌入安装有取酒机构，所述取酒机构的一侧连接有连接管，且取酒机构的另一侧与酒坛的接触处设置有密封装置，所述坛底设置有两种，且坛底包括凸坛底和平坛底两种。本实用新型采用两种坛底，第一种是平坛底，酒坛内的酒聚集到凹槽中，通过酒泵管对准，将平坛底剩余的酒抽干，第二种是凸坛底，酒就会顺着隔梁和收集室进入到第一收集区、第二收集区和第三收集区上的收集槽中，通过酒泵管抽取干净，设置了取酒机构，打开阀门，能够便于酒坛内的酒通过过壁管流出。

权利要求

1.一种可用泵抽干坛底酒、降耗的新型酒坛，包括坛顶(1)，其特征在于，所述坛顶(1)的下端连接有酒坛(2)，所述酒坛(2)的底端连接有坛底(3)，且酒坛(2)的侧壁嵌入安装有取酒机构(6)，所述取酒机构(6)的一侧连接有连接管(7)，且取酒机构(6)的另一侧与酒坛(2)的接触处设置有密封装置(8)，所述坛底(3)设置有两种，且坛底(3)包括凸坛底(12)和平坛底(13)两种，所述平坛底(13)的上表面靠近中部位置处设置有凹槽(4)，所述凸坛底(12)的上表面设置有凸起(5)，所述凸起(5)的上表面靠近最外侧位置处设置有隔梁(9)，且凸起(5)的上表面靠近隔梁(9)的一侧位置处设置有收集室(10)，所述收集室(10)的上表面开设有收集槽(11)。

2.根据权利要求1所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述取酒机构(6)包括过壁管(61)、第一阀门(62)和第二阀门(63)，所述过壁管(61)的上表面嵌入安装有第一阀门(62)，且过壁管(61)的上表面靠近第一阀门(62)的一侧位置处嵌入安装有第二阀门(63)。

3.根据权利要求1所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述密封装置(8)包括金属垫片(81)、外垫片(82)和内垫片(83)，所述酒坛(2)的侧壁连接有内垫片(83)，所述内垫片(83)的一侧连接有外垫片(82)，所述外垫片(82)的一侧连接有金属垫片(81)，所述酒坛(2)与取酒机构(6)连接处的内外壁均设置有内垫片(83)、外垫片(82)和金属垫片(81)。

4.根据权利要求1所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述收集室(10)包括第一收集区(101)、第二收集区(102)和第三收集区(103)，所述第一收集区(101)、第二收集区(102)和第三收集区(103)等分设置。

5.根据权利要求4所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述收集槽(11)共设置有三个，且收集槽(11)等分设置在第一收集区(101)、第二收集区(102)和第三收集区(103)的上表面。

6.根据权利要求1所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述收集室(10)的中心位置处的高度高于隔梁(9)的高度，所述隔梁(9)的高度高于收集槽(11)的高度。

7.根据权利要求3所述的一种可用泵抽干坛底酒、降耗的新型酒坛，其特征在于，所述外垫片(82)和内垫片(83)为一种硅胶材质的构件，所述金属垫片(81)呈梯形形状的斜面结构。

说明书

技术领域

本实用新型涉及酒坛技术领域，具体是一种可用泵抽干坛底酒、降耗的新型酒坛。

背景技术

自汉代以来，酒坛的底部有两种形式，一种是酒坛底内部是基本呈平底状，一种酒坛底内部是呈凸状的，由于酒要勾兑，现在在酿酒大企业，都用水泵来抽取酒坛内的酒去勾兑，直到抽干净；坛底酒是在抽酒泵抽完后剩余1500毫升乃至多一些，一个制酒大企业每年勾兑酒要4次以上，企业要完成对几十万个酒坛酒勾兑，数量相当大；但是酒泵抽到最后，坛底酒没有办法抽干净，500千克的酒坛高1.6米左右，要用人工或者其他方法来把坛底酒倒出，很不方便，费工费力，效率低，反复用酒泵抽，带电操作，也存在安全隐患。

因此，本领域技术人员提供了一种可用泵抽干坛底酒、降耗的新型酒坛，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型的目的在于提供一种可用泵抽干坛底酒、降耗的新型酒坛，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可用泵抽干坛底酒、降耗的新型酒坛，包括坛顶，所述坛顶的下端连接有酒坛，所述酒坛的底端连接有坛底，且酒坛的侧壁嵌入安装有取酒机构，所述取酒机构的一侧连接有连接管，且取酒机构的另一侧与酒坛的接触处设置有密封装置，所述坛底设置有两种，且坛底包括凸坛底和平坛底两种，所述平坛底的上表面靠近中部位置处设置有凹槽，所述凸坛底的上表面设置有凸起，所述凸起的上表面靠近最外侧位置处设置有隔梁，且凸起的上表面靠近隔梁的一侧位置处设置有收集室，所述收集室的上表面开设有收集槽。

作为本实用新型进一步的方案：所述取酒机构包括过壁管、第一阀门和第二阀门，所述过壁管的上表面嵌入安装有第一阀门，且过壁管的上表面靠近第一阀门的一侧位置处嵌入安装有第二阀门。

作为本实用新型再进一步的方案：所述密封装置包括金属垫片、外垫片和内垫片，所述酒坛的侧壁连接有内垫片，所述内垫片的一侧连接有外垫片，所述外垫片的一侧连接有金属垫片，所述酒坛与取酒机构连接处的内外壁均设置有内垫片、外垫片和金属垫片。

作为本实用新型再进一步的方案：所述收集室包括第一收集区、第二收集区和第三收集区，所述第一收集区、第二收集区和第三收集区等分设置。

作为本实用新型再进一步的方案：所述收集槽共设置有三个，且收集槽等分设置在第一收集区、第二收集区和第三收集区的上表面。

作为本实用新型再进一步的方案：所述收集室的中心位置处的高度高于隔梁的高度，所述隔梁的高度高于收集槽的高度。

作为本实用新型再进一步的方案：所述外垫片和内垫片为一种硅胶材质的构件，所述金属垫片呈梯形形状的斜面结构。

与现有技术相比，本实用新型的有益效果是：

本实用新型采用两种坛底，第一种是平坛底，在平坛底的中部位置处开设有圆形凹槽，当酒坛内的酒聚集到凹槽中，通过酒泵管对准，将平坛底剩余的酒抽干，能够提高劳动功效，减少企业成本，第二种是凸坛底，坛底内的酒在快要用完时，酒就会顺着隔梁和收集室进入到第一收集区、第二收集区和第三收集区上的收集槽中，便于使用者通过酒泵管抽取干净，减少人工操作，设置了取酒机构，打开阀门，能够便于酒坛内的酒通过过壁管流出，设置了密封装置，通过金属垫片保持安装后的阀门整体和地面在一个平面上，安全，使用方便。

附图说明

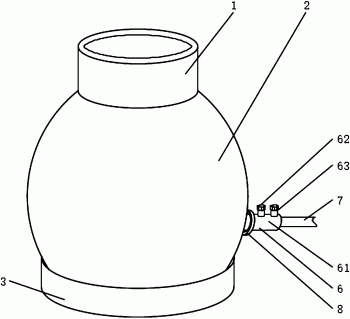

图1为一种可用泵抽干坛底酒、降耗的新型酒坛的结构示意图。

图2为一种可用泵抽干坛底酒、降耗的新型酒坛中平坛底的结构示意图。

图3为一种可用泵抽干坛底酒、降耗的新型酒坛中凸坛底的结构示意图。

图4为一种可用泵抽干坛底酒、降耗的新型酒坛中密封装置的结构示意图。

图5为一种可用泵抽干坛底酒、降耗的新型酒坛中凸坛底的俯视图。

图中：1、坛顶；2、酒坛；3、坛底；4、凹槽；5、凸起；6、取酒机构；61、过壁管；62、第一阀门；63、第二阀门；7、连接管；8、密封装置；81、金属垫片；82、外垫片；83、内垫片；9、隔梁；10、收集室；101、第一收集区；102、第二收集区；103、第三收集区；11、收集槽；12、凸坛底；13、平坛底。

具体实施方式

请参阅图1～5，本实用新型实施例中，一种可用泵抽干坛底酒、降耗的新型酒坛，包括坛顶1，坛顶1的下端设置有酒坛2，酒坛2的底端连接有坛底3，且酒坛2的侧壁嵌入安装有取酒机构6，取酒机构6包括过壁管61、第一阀门62和第二阀门63，过壁管61的上表面嵌入安装有第一阀门62，且过壁管61的上表面靠近第一阀门62的一侧位置处嵌入安装有第二阀门63，第一阀门62和第二阀门63构成阀门整体，能够防止第一阀门62或者第二阀门63中的任一阀门出现损坏后发生露酒的现象。

取酒机构6的一侧连接有连接管7，且取酒机构6的另一侧与酒坛2的接触处设置有密封装置8，密封装置8包括金属垫片81、外垫片82和内垫片83，酒坛2的侧壁连接有内垫片83，内垫片83的一侧连接有外垫片82，外垫片82的一侧连接有金属垫片81，酒坛2与取酒机构6连接处的内外壁均设置有内垫片83、外垫片82和金属垫片81，外垫片82和内垫片83为一种硅胶材质的构件，金属垫片81呈梯形形状的斜面结构，金属垫片81倒置安放在外垫片82的两侧，就能保持安装的阀门整体和地面在一个平面上，安全，使用方便。

坛底3设置有两种，且坛底3包括凸坛底12和平坛底13两种，平坛底13的上表面靠近中部位置处设置有凹槽4，当凹槽4中集满酒时，通过酒泵管对准凹槽4将平坛底13内剩余的酒抽干，提高劳动功效，凸坛底12的上表面设置有凸起5，凸起5的上表面靠近最外侧位置处设置有隔梁9，且凸起5的上表面靠近隔梁9的一侧位置处设置有收集室10，收集室10包括第一收集区101、第二收集区102和第三收集区103，第一收集区101、第二收集区102和第三收集区103等分设置，收集室10的上表面开设有收集槽11，收集槽11共设置有三个，且收集槽11等分设置在第一收集区101、第二收集区102和第三收集区103的上表面，收集室10的中心位置处的高度高于隔梁9的高度，隔梁9的高度高于收集槽11的高度，凸坛底12内的酒在快要用完时，酒就会顺着隔梁9和收集室10室进入到第一收集区101、第二收集区102区和第三收集区103上的收集槽11中，便于使用者通过酒泵管抽取干净。

本实用新型的工作原理是：酒坛2存酒都是用酒泵把酒车上的酒用酒泵抽到酒坛2里存放起来，勾兑时又要把酒坛2的酒用酒泵抽到酒车上运到需要勾兑的地点加工，本实用新型采用两种坛底3，坛底3包括凸坛底12和平坛底13两种，第一种是平坛底13，在平坛底13的中部位置处开设有圆形凹槽4，当酒坛内的酒聚集到凹槽4中，通过酒泵管对准，将平坛底3剩余的酒抽干，能够提高劳动功效，减少企业成本，第二种是凸坛底12，当凸坛底12内的酒在快要用完时，由于收集室10的中心位置处的高度高于隔梁9的高度，隔梁9的高度高于收集槽11的高度，酒就会顺着隔梁9和收集室10进入到第一收集区101、第二收集区102和第三收集区103上的收集槽11中，这时，使用者可以通过酒泵管抽取收集槽11中的酒，减少人工操作，在酒坛2的侧壁嵌入安装有取酒机构6，当需要取酒的时候，通过打开第一阀门62或第二阀门63把酒坛2里边的酒像水一样放出，第一阀门62和第二阀门63构成阀门整体，设置了阀门整体的目的是为了防止第一阀门62或第二阀门63中的任一个阀门出现损坏后露酒事故的发生，当拉酒车在低的位置，酒坛2内的酒就可以自然的从过壁管61流出，最后剩余在酒坛2底部的坛底3酒用小水泵管把坛底3酒抽干净，在取酒机构6的另一侧与酒坛2的接触处设置有密封装置8，金属垫片81呈梯形形状的斜面结构，通过金属垫片81倒置安放在外垫片82的两侧，保持安装后的阀门整体和地面在一个平面上，安全，使用方便。
