专利摘要

本实用新型涉及一种中药保存装置，包括有放置箱和设在所述放置箱内的若干个中药筒，且所述放置箱顶端上均匀的开设有若干个大小相同的孔槽，且所述孔槽内活动放置有所述中药筒，且所述中药筒为底端弧形结构的圆柱，所述中药筒内部底端上设置有螺纹，所述螺纹上螺纹连接有筒盖，所述筒盖包含有连接柱、U型顶盖和U型握把，所述连接柱与所述中药筒内的所述螺纹连接。有益效果：放置箱安全稳定，结构简单，最大空间的利用，而中药筒便于携带，使用方便，体型较小，存储量大；筒盖上通过转盘和开口选择性的对中药进行密封保存或者是通风保存，中药筒的实用性能强，干燥层便于对中药密封保存中提供干燥的环境，使得中药保存的安全稳定。

权利要求

1.一种中药保存装置，包括有放置箱(1)和设在所述放置箱(1)内的若干个中药筒(2)，其特征在于，所述放置箱(1)为圆柱状，且所述放置箱(1)顶端上均匀的开设有若干个大小相同的孔槽(11)，且所述孔槽(11)内活动放置有所述中药筒(2)，且所述中药筒(2)为底端弧形结构的圆柱，所述中药筒(2)内部顶端上设置有螺纹(21)，所述螺纹(21)上螺纹连接有筒盖(3)，所述筒盖(3)包含有连接柱(31)、U型顶盖(32)和U型握把(33)，所述连接柱(31)与所述中药筒(2)内的所述螺纹(21)连接，所述连接柱(31)顶端上密封连接有所述U型顶盖(32)，所述U型顶盖(32)内设有圆形的活动槽(34)，所述活动槽(34)中心处设有转轴(35)，所述转轴(35)上固定连接有与所述活动槽(34)相吻合的转盘(36)，且所述转盘(36)的一侧设有开口(37)，所述转盘(36)顶端上位于所述转轴(35)一侧固定连接有旋转柱(38)。

2.根据权利要求1所述的一种中药保存装置，其特征在于，所述U型顶盖(32)与所述连接柱(31)之间形成的空隙(39)与所述中药筒(2)相吻合。

3.根据权利要求1所述的一种中药保存装置，其特征在于，所述U型顶盖(32)上位于所述活动槽(34)位置上开设有与所述旋转柱(38)相吻合匹配的旋转槽(4)。

4.根据权利要求1所述的一种中药保存装置，其特征在于，所述U型顶盖(32)上位于所述活动槽(34)位置上开设有与所述开口(37)相匹配的透气孔(5)。

5.根据权利要求1所述的一种中药保存装置，其特征在于，所述U型顶盖(32)上位于透气孔(5)和旋转槽(4)之间固定连接有所述U型握把(33)。

6.根据权利要求1所述的一种中药保存装置，其特征在于，所述转盘(36)底端一侧设有干燥层(6)。

7.根据权利要求1所述的一种中药保存装置，其特征在于，所述放置箱(1)顶端上螺纹连接有密封盖(12)，且所述密封盖(12)顶端上设有握把(13)。

说明书

技术领域

本实用新型涉及中药相关技术领域，具体来说，涉及一种中药保存装置。

背景技术

以中国传统医药理论指导采集、炮制、制剂，说明作用机理，指导临床应用的药物，统称为中药。简而言之，中药就是指在中医理论指导下，用于预防、治疗、诊断疾病并具有康复与保健作用的物质。中药主要来源于天然药及其加工品，包括植物药、动物药、矿物药及部分化学、生物制品类药物。中药为了增长保质期，需要进行脱水恒温保存，目前市面上的中药保存装置一般体型庞大，不便于随身携带，故而使用不是很方便，此外有的中药在保存过程中需要密封保存，需要在干燥的环境下，而有的需要在通风下保存，这对保存装置有着很大的要求，针对以上现象我们提出一种中药保存装置。

实用新型内容

本实用新型的目的在于提供一种中药保存装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种中药保存装置，包括有放置箱和设在所述放置箱内的若干个中药筒，所述放置箱为圆柱状，且所述放置箱顶端上均匀的开设有若干个大小相同的孔槽，且所述孔槽内活动放置有所述中药筒，且所述中药筒为底端弧形结构的圆柱，所述中药筒内部底端上设置有螺纹，所述螺纹上螺纹连接有筒盖，所述筒盖包含有连接柱、U型顶盖和U型握把，所述连接柱与所述中药筒内的所述螺纹连接，所述连接柱顶端上密封连接有所述U型顶盖，所述顶盖内设有圆形的活动槽，所述活动槽中心处设有转轴，所述转轴上固定连接有与所述活动槽相吻合的转盘，且所述转盘的一侧设有开口，所述转盘顶端上位于所述转轴一侧固定连接有旋转柱。

进一步的，所述U型顶盖与所述连接柱之间形成的空隙与所述中药筒相吻合。

进一步的，所述U型顶盖上位于所述活动槽位置上开设有与所述旋转柱相吻合匹配的旋转槽。

进一步的，所述U型顶盖上位于所述活动槽位置上开设有与所述开口相匹配的透气孔。

进一步的，所述U型顶盖上位于所述透气孔和所述旋转槽之间固定连接有所述U型握把。

进一步的，所述转盘底端一侧设有干燥层。

进一步的，所述放置箱顶端上螺纹连接有密封盖，且所述密封盖顶端上设有握把。

与现有技术相比，本实用新型具有以下有益效果：放置箱安全稳定，结构简单，最大空间的利用，而中药筒便于携带，使用方便，体型较小，且存储量大；筒盖上通过转盘和开口选择性的对中药进行密封保存或者是通风保存，使得中药筒的实用性能强，设计的干燥层便于对中药密封保存中提供干燥的环境，使得中药保存的安全稳定。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是根据本实用新型实施的一种中药保存装置的结构示意图；

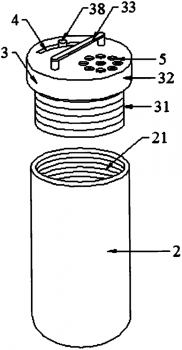

图2是根据本实用新型实施的一种中药保存装置的中药筒结构示意图；

图3是根据本实用新型实施的一种中药保存装置的筒盖结构示意图；

图4是根据本实用新型实施的一种中药保存装置的转盘结构示意图；

附图标记：

1、放置箱；11、孔槽；12、密封盖；13、握把；2、中药筒；21、螺纹；3、筒盖；31、连接柱；32、U型顶盖；33、U型握把；34、活动槽；35、转轴；36、转盘；37、开口；38、旋转柱；39、间隙；4、旋转槽；5、透气孔；6、干燥层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“顶部”、“底部”、“一侧”、“另一侧”、“前面”、“后面”、“中间部位”、“内部”、“顶端”、“底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性；此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，根据本实用新型实施的一种中药保存装置，包括有放置箱1和设在所述放置箱1内的若干个中药筒2，所述放置箱1为圆柱状，且所述放置箱1顶端上均匀的开设有若干个大小相同的孔槽11，且所述孔槽11内活动放置有所述中药筒2，且所述中药筒2为底端弧形结构的圆柱，所述中药筒2内部顶端上设置有螺纹21，所述螺纹21上螺纹连接有筒盖3，所述筒盖3包含有连接柱31、U型顶盖32和U型握把33，所述连接柱31与所述中药筒2内的所述螺纹21连接，所述连接柱31顶端上密封连接有所述U型顶盖32，所述U型顶盖32内设有圆形的活动槽34，所述活动槽34中心处设有转轴35，所述转轴35上固定连接有与所述活动槽34相吻合的转盘36，且所述转盘36的一侧设有开口37，所述转盘36顶端上位于所述转轴35一侧固定连接有旋转柱38。

其中，所述U型顶盖32与所述连接柱31之间形成的空隙39与所述中药筒2相吻合，使得所述中药筒2可以密封保存。

其中，所述U型顶盖32上位于所述活动槽34位置上开设有与所述旋转柱38相吻合匹配的旋转槽4，用于旋转所述转盘36上的开口是否位于所述通气孔5下。

其中，所述U型顶盖32上位于所述活动槽34位置上开设有与所述开口37相匹配的透气孔5，用于中药保存过程中的透气。

其中，所述U型顶盖32上位于所述透气孔5和所述旋转槽4之间固定连接有所述U型握把33，用于携带和旋转。

其中，所述转盘36底端一侧设有干燥层6，使得所述中药筒2内的中药保持干燥。

其中，所述放置箱1顶端上螺纹连接有密封盖12，且所述密封盖12顶端上设有握把13，用于旋转。

工作原理

通过本实用新型的上述方案，一种中药保存装置，使用的过程中将各种重要放置到中药筒2中，然后再将中药筒2放置到放置箱1内的孔槽11中，实现对各种中药的保持，在通过操作旋转槽4内的旋转柱38，将带动活动槽34内的转盘36在转轴35的作用下实现了旋转，通过旋转将转盘36上的开口37是否对准U型顶盖32上的透气孔5，将对中药筒2内部的中药进行透气，而不需要透气的时候之间用转盘36将透气孔5堵上，实现密封，而转盘36底下的干燥层6使得中药保存过程中干燥，U型握把33便于携带。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
