专利摘要

本实用新型提出一种结构简单、生产成本低，方便更换笔杆及笔帽的一种财务两用笔，包括笔杆、笔帽，底座，所述底座上设置有供所述笔帽插入的第一固定套，所述底座上通过绑绳设置有供所述笔杆第二固定套。所述第一固定套上设置有用于夹紧笔帽的可释放的第一夹持装置，所述第二固定套上设置有用于夹紧笔杆的可释放的第二夹持装置。

权利要求

1.一种财务两用笔，包括笔杆、笔帽，底座，其特征在于：所述底座上设置有供所述笔帽插入的第一固定套，所述底座上通过绑绳设置有供所述笔杆穿入的第二固定套，所述第一固定套上设置有用于夹紧笔帽的可释放的第一夹持装置，所述第二固定套上设置有用于夹紧笔杆的可释放的第二夹持装置。

2.根据权利要求1所述的一种财务两用笔，其特征在于：所述第一夹持装置包括若干夹持片、第一夹紧套，所述夹持片一端固定设置于所述第一固定套，所述第一夹紧套套设于所述第一固定套，所述第一夹紧套开设有供所述笔帽穿过的第一开口，所述第一夹紧套与第一夹持片之间设置有可使所述第一夹持片夹紧的夹紧装置，所述第一夹紧套与所述第一固定套之间设置有定位装置。

3.根据权利要求2所述的一种财务两用笔，其特征在于：所述定位装置包括开设于所述第一固定套外端面的第一螺纹、开设于所述第一夹紧套内端面与所述第一螺纹相配合的第二螺纹。

4.根据权利要求2所述的一种财务两用笔，其特征在于：所述夹紧装置包括所述第一夹紧套内径从上之下逐渐增大的内端面。

5.根据权利要求2所述的一种财务两用笔，其特征在于：所述夹持片为四片。

6.根据权利要求1所述的一种财务两用笔，其特征在于：所述底座开设有用于容纳液体的空腔，所述底座上可转动设置有滚轮，所述滚轮两侧分别设置于所述空腔内及底座外。

7.根据权利要求6所述的一种财务两用笔，其特征在于：所述空腔内设置有海绵，所述滚轮与所述海绵相接触。

8.根据权利要求6所述的一种财务两用笔，其特征在于：所述底座上开设有注液通道，所述注液通道与所述空腔相连通。

9.根据权利要求1所述的一种财务两用笔，其特征在于：所述第一固定套通过连接杆固定连接有转动球，所述底座的上端面开设有球形卡槽，所述转动球可转动卡合于所述球形卡槽内。

说明书

技术领域

本实用新型涉及办公用品技术领域，特别涉及一种财务两用笔。

背景技术

在日常办公中，笔作为常用办公用品却经常发生丢失，为了降低办公成本，提高效率，行业内的人员发明了一种台笔，台笔将笔帽设置在底座上，将底座通过不干胶粘贴在桌面，笔杆通过绳子与底座连接防止丢失，一旦笔杆或者笔帽发生损坏，无法进行更换，且底座是通过不干胶粘贴在桌面上，不易清除，在不能更换笔杆跟笔帽情况下，又占用桌面位置。

实用新型内容

因此，针对上述的问题，本实用新型提出一种结构简单、生产成本低，方便更换笔杆及笔帽的一种财务两用笔。

为实现上述技术问题，本实用新型采取的解决方案为: 一种财务两用笔，包括笔杆、笔帽，底座，所述底座上设置有供所述笔帽插入的第一固定套，所述底座上通过绑绳设置有供所述笔杆穿入的第二固定套，所述第一固定套上设置有用于夹紧笔帽的可释放的第一夹持装置，所述第二固定套上设置有用于夹紧笔杆的可释放的第二夹持装置。

进一步改进的是：所述第一夹持装置包括若干夹持片、第一夹紧套，所述夹持片一端固定设置于所述第一固定套，所述第一夹紧套套设于所述第一固定套，所述第一夹紧套开设有供所述笔帽穿过的第一开口，所述第一夹紧套与第一夹持片之间设置有可使所述第一夹持片夹紧的夹紧装置，所述第一夹紧套与所述第一固定套之间设置有定位装置。

进一步改进的是：所述定位装置包括开设于所述第一固定套外端面的第一螺纹、开设于所述第一夹紧套内端面与所述第一螺纹相配合的第二螺纹。

进一步改进的是：所述夹紧装置包括所述第一夹紧套内径从上之下逐渐增大的内端面。

进一步改进的是：所述夹持片为四片。

进一步改进的是：所述底座开设有用于容纳液体的空腔，所述底座上可转动设置有滚轮，所述滚轮两侧分别设置于所述空腔内及底座外。

进一步改进的是：所述空腔内设置有海绵，所述滚轮与所述海绵相接触。

进一步改进的是：所述底座上开设有注液通道，所述注液通道与所述空腔相连通。

进一步改进的是：所述第一固定套通过连接杆固定连接有转动球，所述底座的上端面开设有球形卡槽，所述转动球可转动卡合于所述球形卡槽内。

通过采用前述技术方案，本实用新型的有益效果是：1、当笔杆或者笔帽损坏，客户可以自行更换，进一步降低成本；2、客户可以选择自己喜欢的笔，安装在底座上；3、通过在底座上开设用于容纳液体的空腔，并且设置滚轮，方便财务在处理票据或者清点钞票时将手沾湿，进一步提高财务工作的效率。

附图说明

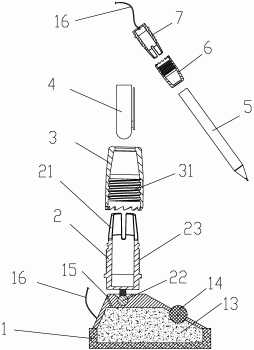

图1是本实用新型实施例一种财务两用笔的结构示意图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

实施例：参考图1本实用新型实施例所揭示的是一种财务两用笔，包括笔杆5、笔帽4，底座1，所述底座1的上端面开设有球形卡槽，所述球形卡槽内可转动卡设有转动球22，所述转动球22通过连接杆固定设置有供所述笔帽4插入的第一固定套2，所述第一固定套2的自由端固定设置有四个夹持片21，所述第一固定套2上套设有第一夹紧套3，所述第一夹紧套3开设有供所述笔帽4穿过的第一开口，所述第一固定套2外端面的第一螺纹23，所述第一夹紧套3内端面开设有与所述第一螺纹23相配合的第二螺纹31，第一夹紧套3内径从上之下逐渐增大的内端面，所述第一夹紧套3的内端面可与夹持片21的外端面相抵触，当第一夹紧套3旋动向下滑移时，第一夹紧套3的内端面挤压第一夹紧套3将笔帽4夹紧并固定，当需要松开对笔帽4的夹紧时，反向旋转第一夹紧套3使得第一夹紧套3上升，把笔杆5从第一固定套2内抽出即可，所述底座1上通过绑绳设置有供所述笔杆5穿入的第二固定套7，所述第一固定套2通过螺纹套设有第二夹紧套6，所述第二固定套7与第一固定套2结构完全相同，所述第二夹紧套6与第一夹紧套3结构完全相同，所述第二固定套7与底座1通过弹性绳相连接，所述弹性绳一端固定设置于底座1，所述弹性层另一端与第二固定套7固定连接。

为了方便财务工作中点钞或者整理票据时需要将手指沾湿，所述底座1开设有用于容纳液体的空腔，所述空腔内设置有海绵13，所述底座1上可转动设置有滚轮14，所述滚轮14与所述海绵13相接触，所述滚轮14两侧分别设置于所述空腔及底座1外。

为了方便补充液体，所述底座1上开设有注液通道15，所述注液通道15与所述空腔相连通。

本实用新型一种财务两用笔，通过四个夹持片21将笔杆5卡紧在第二固定套7内，将笔帽4卡紧在第一固定套2内，当笔杆5或者笔帽4出现损坏，旋动第一夹紧套3或者第二夹紧套6就可以对笔帽4或者笔杆5进行替换，无需重新购买台笔，降低成本，并且用户可以根据自己的爱好选择自己喜欢的笔进行使用，底座1上开设有空腔用于容纳液体，当财务需要将手指沾湿时，只需要转动滚轮14，滚轮14与海绵13接触，会带动液体沾在手指上，半密闭的结构也减少了液体的蒸发。

基于前述方案，实际操作中，夹持片21也可以为两个、三个、五个、六个。

运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
