专利摘要

本实用新型公开了一种用于票据封装的打孔装订设备，包括底座和铆钉，底座上有外壳，外壳下方有运动板，运动板由外壳上的驱动杆驱动，运动板下侧面有转盘，转盘下侧面有打孔针和导向块，转盘由第一插块驱动，底座上侧面有让位槽和打孔槽，让位槽和打孔槽安装槽相通，安装槽通过滑轨滑动连接有支架，支架内有储料杆和电动推杆，储料杆内有储料槽，储料槽内有上钉机构，上钉机构通过第二连接杆连接有第二插块，储料槽一端有贯穿槽，电动推杆通过导线与触碰开关和电池仓电连接，本装置在对票据打完孔之后不需要移动票据，即可进行装订，这样就避免了在移动票据的时候造成打好的孔产生位置偏移。

权利要求

1.一种用于票据封装的打孔装订设备，包括底座(1)和铆钉(7)，所述底座(1)的上侧面固定连接有外壳(2)，所述外壳(2)的下方设有运动板(4)，所述运动板(4)由外壳(2)上方设有的驱动杆(3)驱动，其特征在于：所述铆钉(7)的尾部开有多个缺口，所述运动板(4)的下侧面转动连接有转盘(5)，所述转盘(5)的下侧面固定连接有打孔针(6)和导向块(8)；

所述底座(1)的上侧面分别开有让位槽(14)和打孔槽(15)，所述让位槽(14)和打孔槽(15)均与开在底座(1)内部的安装槽(17)相通，所述安装槽(17)通过其下侧槽壁上固定连接有滑轨(18)滑动连接有支架(19)，所述支架(19)内安装有储料杆(20)和电动推杆(21)，储料杆(20)的内部开有用于放置铆钉(7)的储料槽(27)，所述储料槽(27)的内部设有用于推动铆钉(7)的上钉机构，所述储料槽(27)的一端开有贯穿槽(33)。

2.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述转盘(5)的上侧面与转动连接在空腔(10)内部的齿轮(9)固定连接，所述空腔(10)开在运动板(4)的内部，所述齿轮(9)与滑动连接在空腔(10)内部的齿条(11)啮合连接，所述齿条(11)的一端面上固定连接有第一连接杆(12)，所述第一连接杆(12)的外端贯穿空腔(10)的侧壁并与第一插块(13)相互连接。

3.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述支架(19)包括支架主体(190)，所述支架主体(190)的形状呈“U”形，其竖直两端的内侧壁上均固定连接有托板(191)，其开口处的一端固定连接有压板(192)，开口处的另一端开有放置槽(193)。

4.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述上钉机构包括挡板(30)，所述挡板(30)的形状呈“┌”形，且上端的内侧壁上固定连接有两个插杆(29)，所述挡板(30)竖直一端的内侧壁上通过第一弹簧(31)连接有顶板(32)，且顶板(32)的形状与储料槽(27)横截面的形状相同。

5.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述打孔槽(15)与开在底座(1)侧壁内部的内腔(40)相通，所述内腔(40)的两端侧壁均通过第二弹簧(41)连接有楔块(42)，且两个楔块(42)的内端面上均开有贯穿孔(26)。

6.根据权利要求4所述的一种用于票据封装的打孔装订设备，其特征在于：所述转盘(5)由设在运动板(4)一端的第一插块(13)驱动，且上钉机构通过第二连接杆(34)连接有第二插块(35)，所述滑轨(18)上设有用于控制电动推杆(21)运动的触碰开关(25)。

7.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述支架(19)的内端面上连接有斜板(22)。

8.根据权利要求1所述的一种用于票据封装的打孔装订设备，其特征在于：所述让位槽(14)靠近打孔槽(15)的一侧且位于底座(1)的上侧面固定连接有限位杆(16)。

说明书

技术领域

本实用新型涉及票据装订技术领域，具体为一种用于票据封装的打孔装订设备。

背景技术

票据是一种常见的金融交易凭证，票据凭证收集后需要装订成册，根据不同情景需求一般会采用胶粘、钉订书钉、铆钉封装等是形式，目前市面上的票据打孔装订的机器，是先对票据进行打孔，然后再通过打好的孔对票据进行装订，其操作过程基本都是在打好孔之后需要将打好孔的票据进行移动，然后才能进行装订封装，这样就有可能会在一定过程中，导致打好的孔出现偏移，从而对装订产生影响，为解决上述问题本实用新型提供了一种用于票据封装的打孔装订设备。

实用新型内容

本实用新型的目的在于提供一种用于票据封装的打孔装订设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于票据封装的打孔装订设备，包括底座和铆钉，所述底座的上侧面固定连接有外壳，所述外壳的下方设有运动板，所述运动板由外壳上方设有的驱动杆驱动，所述铆钉的尾部开有多个缺口，所述运动板的下侧面转动连接有转盘，所述转盘的下侧面固定连接有打孔针和导向块；

所述底座的上侧面分别开有让位槽和打孔槽，所述让位槽和打孔槽均与开在底座内部的安装槽相通，所述安装槽通过其下侧槽壁上固定连接有滑轨滑动连接有支架，所述支架内安装有储料杆和电动推杆，储料杆的内部开有用于放置铆钉的储料槽，所述储料槽的内部设有用于推动铆钉的上钉机构，所述储料槽的一端开有贯穿槽。

优选的，所述转盘的上侧面与转动连接在空腔内部的齿轮固定连接，所述空腔开在运动板的内部，所述齿轮与滑动连接在空腔内部的齿条啮合连接，所述齿条的一端面上固定连接有第一连接杆，所述第一连接杆的外端贯穿空腔的侧壁并与第一插块相互连接。

优选的，所述支架包括支架主体，所述支架主体的形状呈“U”形，其竖直两端的内侧壁上均固定连接有托板，其开口处的一端固定连接有压板，开口处的另一端开有放置槽。

优选的，所述上钉机构包括挡板，所述挡板的形状呈“┌”形，且上端的内侧壁上固定连接有两个插杆，所述挡板竖直一端的内侧壁上通过第一弹簧连接有顶板，且顶板的形状与储料槽横截面的形状相同。

优选的，所述打孔槽与开在底座侧壁内部的内腔相通，所述内腔的两端侧壁均通过第二弹簧连接有楔块，且两个楔块的内端面上均开有贯穿孔。

优选的，所述转盘由设在运动板一端的第一插块驱动，且上钉机构通过第二连接杆连接有第二插块，所述滑轨上设有用于控制电动推杆运动的触碰开关。

优选的，所述支架的内端面上连接有斜板。

优选的，所述让位槽靠近打孔槽的一侧且位于底座的上侧面固定连接有限位杆。

与现有技术相比，本实用新型的有益效果是：本实用新型通过转盘、齿轮和齿条的设置，实现了在打孔完成的时候只需要拉动齿条，就可以带动转盘转动，从而可以将打孔针转动一侧，然后就可以通过电动推杆将铆钉顶上来，然后再次使运动板下降，使圆盘挤压铆钉的开口端，从而可以使铆钉的开口端裂开，继而完成装订，本装置在对票据打完孔之后不需要移动票据，即可进行装订，这样就避免了在移动票据的时候造成打好的孔产生位置偏移。

附图说明

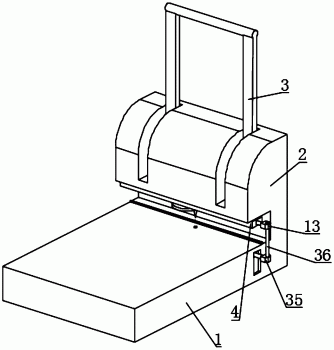

图1为本实用新型的整体结构示意图Ⅰ；

图2为本实用新型的整体结构示意图Ⅱ；

图3为本实用新型让位槽和打孔槽的位置示意图；

图4为本实用新型安装槽的内部结构示意图；

图5为本实用新型支架和滑轨的爆炸图；

图6为本实用新型挡板和储料杆的爆炸图；

图7为本实用新型第一连接杆和固定杆的爆炸图；

图8为本实用新型转盘的下侧面结构示意图；

图9为本实用新型空腔的内部结构示意图；

图10为本实用新型内腔的内部结构示意图；

图11为本实用新型铆钉上升过程的示意图；

图12为本实用新型铆钉的变形前后对比图；

图13为本实用新型储料槽与铆钉的连接示意图；

图14为本实用新型外壳内部的结构示意图。

1、底座，2、外壳，3、驱动杆，4、运动板，5、转盘，6、打孔针，7、铆钉，8、导向块，9、齿轮，10、空腔，11、齿条，12、第一连接杆，13、第一插块，14、让位槽，15打孔槽，16、限位杆，17、安装槽，18、滑轨，19、支架，190、支架主体，191、托板，192、压板，193、放置槽，20、储料杆，21、电动推杆，22、斜板，23、导线，24、电池仓，25、触碰开关，26、贯穿孔， 27、储料槽，28、插槽，29、插杆，30、挡板，31、第一弹簧，32、顶板，33、贯穿槽，34、第二连接杆，35、第二插块，36、固定杆，37、环槽，38、凸环， 39、卡槽，40、内腔，41、第二弹簧，42、楔块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-14，本实用新型提供一种技术方案：一种用于票据封装的打孔装订设备，包括底座1和铆钉7，本装置采用的铆钉7的钉身远离钉帽的一端开有多个缺口如图12所示，所述底座1的上侧面固定连接有外壳2，所述外壳 2的下方设有运动板4，所述运动板4由外壳2上方设有的驱动杆3驱动，外壳 2的内部设有传动机构，按压驱动杆3可以使运动板4下降，此种传动机构为现有技术，不是本实用新型的技术特征所在，且已经广泛应用在现有的票据打孔机上(如可采用图14的结构，向下翻转按压驱动杆3，会在与外壳2转动连接的圆心轴的作用下使与弯板铰接的运动板4下降)，故本实用新型不做赘述，所述运动板4的下侧面转动连接有转盘5，所述转盘5的下侧面固定连接有打孔针6和导向块8，打孔针6和导向块8之间的角度呈90度，导向块8的形态为向下凸起的扁圆形，且其外半径小于铆钉7的开口端内径，这样设置可以使铆钉7的开口端更容易的分散开来如图12所示，转盘5转动后可以使打孔针6 和导向块8之间的位置发生转换。

所述底座1的上侧面分别开有让位槽14和打孔槽15，进行打孔的时候打孔针6要位于打孔槽15的正上方，当进行装订的时候可以转动转盘5，使导向块8对准打孔槽15，此时打孔针6会对准让位槽14，这样当运动板4向下运动的时候打孔针6会运动到让位槽14内不至于妨碍运动，所述让位槽14和打孔槽15均与开在底座1内部的安装槽17相通，打孔时产生的纸屑会通过打孔槽 15掉入安装槽17的内部，当纸屑积累到一定程度的时候可以通过安装槽17的槽口处清理纸屑，所述安装槽17通过其下侧槽壁上固定连接有滑轨18滑动连接有支架19，可以控制储料杆20和电动推杆21是否位于打孔槽15的正下方，所述支架19内安装有储料杆20和电动推杆21，储料杆20的内部开有用于放置铆钉7的储料槽27，储料槽27横截面的形状呈倒“T”形，可以夹住铆钉7，使其不会产生歪斜，如图13所示，所述储料槽27的内部设有用于推动铆钉7 的上钉机构，在安装槽17的槽壁上开有贯穿口可以将支架19抽出(如图3所示)，从而可以向储料槽27的内部补充铆钉7，所述储料槽27的一端开有贯穿槽33，上钉机构可以将位于储料槽27内部的铆钉7不断的推向贯穿槽33的内部，贯穿槽33位于电动推杆21的正上方，推动支架19使贯穿槽33和电动推杆21位于打孔槽15的正下方时，启动电动推杆21的输出杆就会将位于贯穿槽 33内部的铆钉7通过打孔槽15顶到底座1的外部，关闭电动推杆21后其输出杆再缩回来，以便下次使用；

具体而言，所述转盘5的上侧面与转动连接在空腔10内部的齿轮9固定连接，齿轮9转动会带动转盘5转动，所述空腔10开在运动板4的内部，所述齿轮9与滑动连接在空腔10内部的齿条11啮合连接，所述齿条11的一端面上固定连接有第一连接杆12，所述第一连接杆12的外端贯穿空腔10的侧壁并与第一插块13相互连接，推动第一插块13，即可通过第一连接杆12带动齿条11 运动，齿条11运动可以带动齿轮9转动，如图9所示空腔10的长度大于齿条 11的长度，给齿条11一定的运动空间，此空间给齿条11运动可以正好使转盘5转动90度，从而可以很好的判断出打孔针6是否运动到对应的位置。

具体而言，所述支架19包括支架主体190，所述支架主体190的形状呈“U”形，其竖直两端的内侧壁上均固定连接有托板191，两个托板191可以将储料杆 20支撑起来，支架主体190开口处的一端固定连接有压板192，压板192设在靠近电动推杆21的一端，可以防止电动推杆21在将铆钉7顶起的时候带动储料杆20上升，开口处的另一端开有放置槽193，放置槽193可以给第二连接杆 34让出位置。

具体而言，所述上钉机构包括挡板30，挡板30的外侧面与第二连接杆34 固定连接，所述挡板30的形状呈“┌”形，且上端的内侧壁上固定连接有两个插杆29，储料杆20的上侧面开有与插杆29相互对应的插槽28(方便拆卸)，所述挡板30竖直一端的内侧壁上通过第一弹簧31连接有顶板32，且顶板32 的形状与储料槽27横截面的形状相同，第一弹簧31通过顶板32将储料槽27 内部的铆钉7向贯穿槽33的方向顶去，只要储料槽27的内部有铆钉7，那么贯穿槽33的内部就一定会有铆钉7。

为了简化操作过程，所述转盘5由设在运动板4一端的第一插块13驱动，可以通过拉动或推动第一插块13来带动转盘5转动，且上钉机构通过第二连接杆34连接有第二插块35，可以通过第二插块35、第二连接杆34带动储料杆 20运动，进而来控制支架19的滑动，所述滑轨18上设有用于控制电动推杆21 运动的触碰开关25，触碰开关25安装在滑轨18上且其位置对应于贯穿槽33 位于打孔槽15的正下方，碰开关25通过导线23，安装在安装槽17内部的电池仓24电连接，电池仓24的内部可以安装干电池，用来给电动推杆21提供电力，当触碰开关25被接触时电动推杆21上下顶动铆钉7。

另外为了减少装订时对电动推杆21的压力，提高使用寿命，具体而言，所述打孔槽15与开在底座1侧壁内部的内腔40相通，所述内腔40的两端侧壁均通过第二弹簧41连接有楔块42，且两个楔块42的内端面上均开有贯穿孔26，当电动推杆21将铆钉7向上顶起的时候，铆钉7的钉身会穿过贯穿孔26(如图11，A所示)，然后铆钉7的钉帽会将两个楔块42顶开，运动到楔块42的正上方，之后第二弹簧41会将楔块42顶回去使楔块42将铆钉7支撑起来(如图 11，B所示)，此时挤压装订的受力会集中在两个楔块42上，电动推杆21当运动到最大高度时会自动缩回(此种形式电动推杆目前有诸多现有产品)，电动推杆21的输出杆伸到最长的时候铆钉7已经运动到楔块42的上方，此时电动推杆21的输出杆就会缩回，以便下次过程。

由于在打孔结束进行装订时，第一连接杆12和第二连接杆都要进行移动，所以可将其进行联动减少操作步骤，具体而言，所述第一连接杆12和第二连接杆24的外端侧面上均开有环槽37，所述第一插块13和第二插块35的内部均开有卡槽39，所述卡槽39的槽壁上均固定连接有凸环38，凸环38可以与环槽 37相互卡接，从而使第一连接杆12与第一插块13和第二连接杆24与第二插块35不会轻易的脱离连接，所述第二插块35的上侧面固定连接有固定杆36，所述固定杆36贯穿第一插块13并延伸至第一插块13的外部，第一插块13可以在固定杆36上滑动，拉动固定杆36即可同时带动第一连接杆12和第二连接杆24一起运动。

具体而言，所述支架19的内端面上连接有斜板22，斜板22通过螺栓与支架1相互连接，可以防止打孔时产生的纸屑掉落进滑轨18的内部，从而阻碍支架19的滑动。

具体而言，所述让位槽14靠近打孔槽15的一侧且位于底座1的上侧面固定连接有限位杆16，限位杆16可以辅助票据对齐。

工作原理：使用时先将需要进行打孔的票据的一侧靠在限位杆16上对齐，然后按下驱动杆3，使运动板4带动打孔针6下降进行打孔，打孔完成后松开驱动杆3，此时运动板4会带动打孔针6上升，然后推动固定杆36，会使齿条 11带动转盘5转动，从而使导向块8运动到打孔槽15的正上方，同时会使第二连接杆34推动支架19，让贯穿槽33运动到打孔槽15的正下方，此时支架 19会挤压到触碰开关25，从而使电动推杆21启动，电动推杆21的输出杆会将位于贯穿槽33内部的铆钉7通过打孔槽15顶到底座1的外部，然后再缩回来，此时楔块42会将铆钉7支撑住，这时就可以再次按压驱动杆3使运动板4下降，使导向块8挤压铆钉7，从而完成一个孔的打孔和封装过程，拉动固定杆36使转盘5以及支架19复位此时即可进行下一个孔的打孔和封装过程，本申请的结构在打孔和封装的过程中无需移动票据或纸张，可保证孔洞处齐平，有利于铆钉封装过程的进行。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
