专利摘要

基于位移输入的多功能触发装置，涉及机械工程领域。它是为了解决目前的触发装置功能单一、易被环境所干扰的问题。它的一号导电触头二号导电触头是正常工作指示电路的两个接线端子；三号导电触头和四号导电触头是报警电路的两个接线端子；触发开关的两端分别与断路器电路的两个端子电连接；输出棒水平设置且沿水平方向运动，且输出棒的水平向中心线所在水平面与一号导电触头的距离和该水平面与二号导电触头的距离相等；触发开关的动端位于输出棒的运动轨迹的末端；导电块的右侧面与输出棒之间的距离小于三号导电触头与触发开关之间的距离。本发明适用于多功能的监视与控制场合。

权利要求

1.基于位移输入的多功能触发装置，其特征是：它包括输出棒(1)、导电块(2)、触发开关(4)、正常工作指示电路(5)、报警电路(6)、断路器电路(7)和一号导电触头(31)、二号导电触头(32)、三号导电触头(33)和四号导电触头(34)；

所述导电块(2)固定在输出棒(1)本体上；

一号导电触头(31)和二号导电触头(32)是正常工作指示电路(5)的两个接线端子；所述一号导电触头(31)和二号导电触头(32)相对设置；且所述一号导电触头(31)和二号导电触头(32)之间的距离小于或等于导电块(2)的高度；

三号导电触头(33)和四号导电触头(34)是报警电路(6)的两个接线端子；所述三号导电触头(33)和四号导电触头(34)相对设置；且所述三号导电触头(33)和四号导电触头(34)之间的距离小于或等于导电块(2)的高度；

触发开关(4)的两端分别与断路器电路(7)的两个端子电连接；

输出棒(1)水平设置且沿水平方向运动，且所述输出棒(1)的水平向中心线所在水平面与一号导电触头(31)的距离和该水平面与二号导电触头(32)的距离相等；

触发开关(4)的动端位于输出棒(1)的运动轨迹的末端；所述导电块(2)与输出棒(1)之间的距离小于三号导电触头(33)与触发开关(4)之间的距离；

沿一号导电触头(31)宽度方向的平面与沿三号导电触头(33)宽度方向的平面之间的距离大于导电块(2)的宽度。

2.根据权利要求1所述的基于位移输入的多功能触发装置，其特征在于输出棒(1)为绝缘的输出棒。

说明书

技术领域

本发明涉及机械工程领域，具体涉及一种触发装置。

背景技术

目前大多数的触发装置功能较为单一，且大多基于电磁信号，容易被环境所干扰。

发明内容

本发明是为了解决目前的触发装置功能单一、易被环境所干扰的问题，从而提供一种基于位移输入的多功能触发装置。

基于位移输入的多功能触发装置，它包括输出棒1、导电块2、触发开关4、正常工作指示电路5、报警电路6、断路器电路7和一号导电触头31、二号导电触头32、三号导电触头33和四号导电触头34；

所述导电块2固定在输出棒1本体上；

一号导电触头31和二号导电触头32是正常工作指示电路5的两个接线端子；所述一号导电触头31和二号导电触头32相对设置；且所述一号导电触头31和二号导电触头32之间的距离小于或等于导电块2的高度；

三号导电触头33和四号导电触头34是报警电路6的两个接线端子；所述三号导电触头33和四号导电触头34相对设置；且所述三号导电触头33和四号导电触头34之间的距离小于或等于导电块2的高度；

触发开关4的两端分别与断路器电路7的两个端子电连接；

输出棒1水平设置且沿水平方向运动，且所述输出棒1的水平向中心线所在水平面与一号导电触头31的距离和该水平面与二号导电触头32的距离相等；

触发开关4的动端位于输出棒1的运动轨迹的末端；所述导电块2与输出棒1之间的距离小于三号导电触头33与触发开关4之间的距离；

沿一号导电触头31宽度方向的平面与沿三号导电触头33宽度方向的平面之间的距离大于导电块2的宽度。

本发明的装置基于位移量输入实现触发，能够实现多功能的监视与控制。且其结构简单，泛用性强，无需额外能源，抗干扰能力强。

附图说明

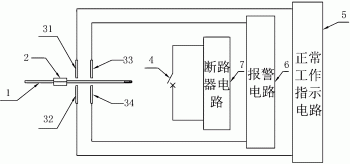

图1是本发明的结构示意图。

具体实施方式

具体实施方式一、结合图1说明本具体实施方式，基于位移输入的多功能触发装置，它包括输出棒1、导电块2、触发开关4、正常工作指示电路5、报警电路6、断路器电路7和一号导电触头31、二号导电触头32、三号导电触头33和四号导电触头34；

所述导电块2固定在输出棒1本体上；

一号导电触头31和二号导电触头32是正常工作指示电路5的两个接线端子；所述一号导电触头31和二号导电触头32相对设置；且所述一号导电触头31和二号导电触头32之间的距离小于或等于导电块2的高度；

三号导电触头33和四号导电触头34是报警电路6的两个接线端子；所述三号导电触头33和四号导电触头34相对设置；且所述三号导电触头33和四号导电触头34之间的距离小于或等于导电块2的高度；

触发开关4的两端分别与断路器电路7的两个端子电连接；

输出棒1水平设置且沿水平方向运动，且所述输出棒1的水平向中心线所在水平面与一号导电触头31的距离和该水平面与二号导电触头32的距离相等；

触发开关4的动端位于输出棒1的运动轨迹的末端；所述导电块2与输出棒1之间的距离小于三号导电触头33与触发开关4之间的距离；

沿一号导电触头31宽度方向的平面与沿三号导电触头33宽度方向的平面之间的距离大于导电块2的宽度。

工作原理：本发明采用的是一种基于位移输入的触发装置的新思路，利用位移量的变化使输出棒的位置改变，从而让输出棒上的导体导通不同的功能回路，从而实现多功能的监视与控制。

具体为：输电线路电流信息的位移量信号输出到所述输出棒1，所述输出棒1上的导电块2则会首先接触所述正常工作指示回路5上的两个导电触头，触发所述正常工作指示回路5，此时装置会指示输电线路和驱动装置正在正常工作；当电流变大时，输出棒1位移继续增大，直到触发所述报警回路6，此时装置会指示输电线路上电流过大，发出报警提示；当输电线路过载时，输出棒1位移达到最大，触发所述触发开关4，并开启所述断路器回路7，使断路器进行保护动作。

具体实施方式二、本具体实施方式与具体实施方式一所述的基于位移输入的多功能触发装置的区别在于，输出棒1为绝缘的输出棒。
