专利摘要

本实用新型提供环形结构的毫米波人体安检仪，包括底座；所述底座顶端面焊接有一个保护壳，且所述保护壳顶端面焊接有一个顶盖；所述保护壳为圆柱管状结构，且所述保护壳外壁上开设有进出口门，并且所述保护壳内部为空心结构；所述保护壳内部焊接有一个脚踏板，且所述脚踏板底端面转动连接有一根圆柱轴。通过遮挡门以及配属传动机构的设置，在检测时如发现人员挟持有道具类危险品时，且该人员有不良倾向时，此时通过电机的转动可带动遮挡门进行旋转，且因弹性插销的设置遮挡门转动90度后，弹性插销可对遮挡门进行闭锁，此时遮挡门可将保护壳上的进出口门进行遮挡，防止歹徒对外界造成侵害，与现有技术相对比提高了本装置使用时的安全性。

权利要求

1.环形结构的毫米波人体安检仪，其特征在于：包括底座(1)；所述底座(1)顶端面焊接有一个保护壳(2)，且所述保护壳(2)顶端面焊接有一个顶盖(10)；所述保护壳(2)为圆柱管状结构，且所述保护壳(2)外壁上开设有进出口门，并且所述保护壳(2)内部为空心结构；所述保护壳(2)内部焊接有一个脚踏板(3)，且所述脚踏板(3)底端面转动连接有一根圆柱轴(4)。

2.如权利要求1所述环形结构的毫米波人体安检仪，其特征在于：所述圆柱轴(4)上焊接有一个与保护壳(2)形状相匹配的遮挡门(7)，且所述圆柱轴(4)下方位置焊接有一个齿轮(5)；所述底座(1)顶端面通过螺栓固定连接有一个电机(6)，且所述电机(6)转轴上的传动齿轮与齿轮(5)相啮合。

3.如权利要求2所述环形结构的毫米波人体安检仪，其特征在于：所述保护壳(2)上固定连接有一个弹性插销(11)，且当遮挡门(7)转动90度后，弹性插销(11)可对遮挡门(7)进行闭锁。

4.如权利要求1所述环形结构的毫米波人体安检仪，其特征在于：所述保护壳(2)内壁呈矩形阵列状粘附有指示标签A(8)。

5.如权利要求1所述环形结构的毫米波人体安检仪，其特征在于：所述保护壳(2)内壁位于每个指示标签A(8)右侧位置均粘附有一个用以标识身高数的指示标签B(9)。

说明书

技术领域

本实用新型属于安检设备技术领域，更具体地说，特别涉及环形结构的毫米波人体安检仪。

背景技术

安检仪是一种检测待安检人员有无携带违禁物品的探测装置，其广泛应用于机场、车站、大型会议等人流较大的公共场所用来检查人身体上是否隐藏有违禁物品。现有技术中常用的安检门有：金属安检门、X光扫描仪以及新出市的主动毫米波成像安检门。

如申请号：CN201621424879.3，本实用新型公开了一种基于毫米波的机械移动成像安检仪，属于安检技术领域，提供了一种基于毫米波的机械移动成像安检仪，提高对人体的安检效率及安检精度。其包括门框、安装于门框上并可沿门框高度方向移动的安检门，所述安检门包括两块相互平行设置的横板，在每块横板相对一侧的侧壁上均设置有毫米波收发装置，所述毫米波收发装置为毫米波收发芯片，所述毫米波收发芯片的尺寸为1cm*1cm，所述毫米波收发芯片布满两块横板的整个侧壁。本实用新型用于人体的安检。

类似于上述申请的毫米波人体安检仪目前主要存在以下几点不足：一个是，检测效率较低，现有设备在使用时需要人员进行举手检测，但是在检测的过程中受检测人员难以把握举手的高度，导致需要进行反复调整浪费时间；再者是，安全性能较低，现有设备只能够对携带刀具的歹徒进行检测不能够加以控制，如若歹徒存在不良举动不能够进行控制。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供环形结构的毫米波人体安检仪，以期达到更具有更加实用价值性的目的。

实用新型内容

为了解决上述技术问题，本实用新型提供环形结构的毫米波人体安检仪，以解决现有一个是，检测效率较低，现有设备在使用时需要人员进行举手检测，但是在检测的过程中受检测人员难以把握举手的高度，导致需要进行反复调整浪费时间；再者是，安全性能较低，现有设备只能够对携带刀具的歹徒进行检测不能够加以控制，如若歹徒存在不良举动不能够进行控制的问题。

本实用新型环形结构的毫米波人体安检仪的目的与功效，由以下具体技术手段所达成：

环形结构的毫米波人体安检仪，包括底座；所述底座顶端面焊接有一个保护壳，且所述保护壳顶端面焊接有一个顶盖；所述保护壳为圆柱管状结构，且所述保护壳外壁上开设有进出口门，并且所述保护壳内部为空心结构；所述保护壳内部焊接有一个脚踏板，且所述脚踏板底端面转动连接有一根圆柱轴。

进一步的，所述圆柱轴上焊接有一个与保护壳形状相匹配的遮挡门，且所述圆柱轴下方位置焊接有一个齿轮；所述底座顶端面通过螺栓固定连接有一个电机，且所述电机转轴上的传动齿轮与齿轮相啮合。

进一步的，所述保护壳上固定连接有一个弹性插销，且当所述遮挡门转动 90度后，所述弹性插销可对遮挡门进行闭锁。

进一步的，所述保护壳内壁呈矩形阵列状粘附有指示标签A。

进一步的，所述保护壳内壁位于每个指示标签A右侧位置均粘附有一个用以标识身高数的指示标签B。

与现有技术相比，本实用新型具有如下有益效果：

通过指示标签A和指示标签B的设置，当需要要进行举手检测时，人员可根据保护壳上的指示标签A提示，用手部触碰指示标签A完成举手检测的步骤，且因每个指示标签A的右侧均设置有一个用以标识身高数的指示标签B，在使用时，通过指示标签B的设置可使本装置能够适应于不同身高的人群进行使用，与现有技术相对比，本装置能够提示人员迅速完成举手动作，避免了受检测人员举手不到位反复调整浪费时间。

通过遮挡门以及配属传动机构的设置，在检测时如发现人员挟持有道具类危险品时，且该人员有不良倾向时，此时通过电机的转动可带动遮挡门进行旋转，且因弹性插销的设置遮挡门转动90度后，弹性插销可对遮挡门进行闭锁，此时遮挡门可将保护壳上的进出口门进行遮挡，防止歹徒对外界造成侵害，与现有技术相对比提高了本装置使用时的安全性。

附图说明

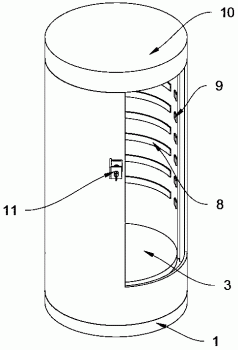

图1是本实用新型的轴视结构示意图。

图2是本实用新型的轴视结构示意图。

图3是本实用新型遮挡门关闭后的轴视结构示意图。

图4是本实用新型的剖视结构示意图。

图5是本实用新型的剖视结构示意图。

图中，部件名称与附图编号的对应关系为：

1、底座；2、保护壳；3、脚踏板；4、圆柱轴；5、齿轮；6、电机；7、遮挡门；8、指示标签A；9、指示标签B；10、顶盖；11、弹性插销。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

如附图1至附图5所示：

本实用新型提供环形结构的毫米波人体安检仪，包括底座1；底座1顶端面焊接有一个保护壳2，且保护壳2顶端面焊接有一个顶盖10；保护壳2为圆柱管状结构，且保护壳2外壁上开设有进出口门，并且保护壳2内部为空心结构；保护壳2内部焊接有一个脚踏板3，且脚踏板3底端面转动连接有一根圆柱轴4。

参考如图2和图5，圆柱轴4上焊接有一个与保护壳2形状相匹配的遮挡门 7，且圆柱轴4下方位置焊接有一个齿轮5；底座1顶端面通过螺栓固定连接有一个电机6，且电机6转轴上的传动齿轮与齿轮5相啮合，故通过电机6的转动可带动遮挡门7进行闭合来限制歹徒的行动。

参考如图2，保护壳2上固定连接有一个弹性插销11，且当遮挡门7转动 90度后，弹性插销11可对遮挡门7进行闭锁。

参考如图1，保护壳2内壁呈矩形阵列状粘附有指示标签A8，故在使用过程中人员可通过触碰指示标签A8来完成举手的动作，用以提高受检测人员举手的标准程度。

参考如图1，保护壳2内壁位于每个指示标签A8右侧位置均粘附有一个用以标识身高数的指示标签B9，在使用时，通过指示标签B9的设置可使本装置能够适应于不同身高的人群进行使用。

本实施例的具体使用方式与作用：

使用时，人员进入到本装置内进行检测，当需要要进行举手检测时，人员可根据保护壳2上的指示标签A8提示，用手部触碰指示标签A8完成举手检测的步骤，且因每个指示标签A8的右侧均设置有一个用以标识身高数的指示标签 B9，在使用时，通过指示标签B9的设置可使本装置能够适应于不同身高的人群进行使用；

在检测时如发现人员挟持有道具类危险品时，且该人员有不良倾向时，此时通过电机6的转动可带动遮挡门7进行旋转，且因弹性插销11的设置遮挡门 7转动90度后，弹性插销11可对遮挡门7进行闭锁，此时遮挡门7可将保护壳 2上的进出口门进行遮挡，防止歹徒对外界造成侵害。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
