专利摘要

本发明公开了一种立轴离心式逆止装置及逆止方法，该装置包括机体，输入轴竖直且无轴向位移的固定在机体中心，棘轮安装在机体端面上构成固定组件；所述棘轮上、输入轴周圈设置有圆盘框架，所述圆盘框架的圆周上均匀分布有棘爪，每个棘爪位置对应处设置有小棘轮，小棘轮的轮齿与棘爪相对；所述棘爪在与小棘轮相对的端面上也设有轮齿，销轴从圆盘框架内侧依次穿过棘爪的偏心位置、小棘轮的质心位置，圆盘框架连接到输入轴上构成运动组件；棘爪在离心力与重力的作用下实现了棘爪与棘轮的分离、接合，接合时实现逆止；该逆止装置适用于立轴式运转机件，具有磨损小、无噪声、起飞转速可调或者较低、使用寿命长、逆止效果好等特性。

权利要求

1.一种立轴离心式逆止装置，其特征在于：包括机体(1)，输入轴(9)竖直且无轴向位移的固定在机体(1)中心，棘轮(2)安装在机体(1)端面上构成固定组件；所述棘轮(2)上、输入轴(9)周圈设置有圆盘框架(6)，所述圆盘框架(6)的圆周上均匀分布有棘爪(7)，每个棘爪位置对应处设置有小棘轮(5)，小棘轮(5)的轮齿与棘爪(7)相对；所述棘爪(7)在与小棘轮(5)相对的端面上也设有轮齿，销轴(8)从圆盘框架(6)内侧依次穿过棘爪(7)的偏心位置、小棘轮(5)的质心位置，圆盘框架(6)连接到输入轴(9)上构成运动组件。

2.根据权利要求1所述的一种立轴离心式逆止装置，其特征在于：所述棘爪(7)受离心力沿销轴(8)的轴向运动，与小棘轮(5)相啮合。

3.根据权利要求1所述的一种立轴离心式逆止装置，其特征在于：所述棘轮(2)用螺钉(3)和垫片(4)安装在机体(1)端面上。

4.根据权利要求1所述的一种立轴离心式逆止装置，其特征在于：所述圆盘框架(6)通过键(10)连接到输入轴(9)上。

5.权利要求1至4任一项所述的立轴离心式逆止装置的逆止方法，其特征在于：棘轮(2)与机体(1)连接作为固定件，棘爪(7)作为运动件；初始状态时，棘爪(7)受重力作用，自由下垂与棘轮(2)接触；输入轴(9)转速升至某一特定值时，棘爪(7)受离心力作用，保持沿销轴(8)的轴向运动，且与小棘轮(5)的轮齿相啮合，与棘轮(2)完全分离，逆止装置稳定、平滑地运转；当停机或者遇特殊情况发生急停，输入轴(9)转速逐渐减慢直到停止或出现反转时，处于啮合状态的棘爪(7)受重力作用落下，顺着棘轮(2)轮齿的方向滑行，最后卡入棘轮(2)的齿槽中停止，防止反转。

说明书

技术领域

本发明涉及一种逆止装置，具体涉及一种立轴离心式逆止装置及逆止方法，它特别适用于立轴式运转机件。

背景技术

在机械工程领域，为了避免运转机件在停机或遇意外情况急停时发生反转，要求在机件上安装逆止装置，这样不仅有利于保护设备，而且也保证了工作人员的生命安全。现有的逆止装置种类繁多，常见的有带式逆止器、滚柱式逆止器等，在机件运转过程中起到了防反转的作用，其不足是存在着噪音大、磨损快、使用寿命短等问题，并且很少适用于立轴式运转机件。

发明内容

为了克服上面现有技术的不足，本发明的目的在于提供一种适用于立轴式运转机件的立轴离心式逆止装置及逆止方法，具有无噪声、磨损小、起飞转速可调(或者较低)、使用寿命长、拆装方便、逆止效果好的特性。

为了实现上述目的，本发明采用的技术方案是：

一种立轴离心式逆止装置，包括机体1，输入轴9竖直且无轴向位移的固定在机体1中心，棘轮2安装在机体1端面上构成固定组件；所述棘轮2上、输入轴9周圈设置有圆盘框架6，所述圆盘框架6的圆周上均匀分布有棘爪7，每个棘爪位置对应处设置有小棘轮5，小棘轮5的轮齿与棘爪7相对；所述棘爪7在与小棘轮5相对的端面上也设有轮齿，销轴8从圆盘框架6内侧依次穿过棘爪7的偏心位置、小棘轮5的质心位置，圆盘框架6连接到输入轴9上构成运动组件。

所述棘爪7受离心力沿销轴8的轴向运动，与小棘轮5相啮合。

所述棘轮2用螺钉3和垫片4安装在机体1端面上。

所述圆盘框架6通过键10连接到输入轴9上。

上述所述的立轴离心式逆止装置的逆止方法，棘轮2与机体1连接作为固定件，棘爪7作为运动件；初始状态时，棘爪7受重力作用，自由下垂与棘轮2接触；输入轴9转速升至某一特定值时，棘爪7受离心力作用，保持沿销轴8的轴向运动，且与小棘轮5的轮齿相啮合，与棘轮2完全分离，逆止装置稳定、平滑地运转；当停机或者遇特殊情况发生急停，输入轴9转速逐渐减慢直到停止或出现反转时，处于啮合状态的棘爪7受重力作用落下，顺着棘轮2轮齿的方向滑行，最后卡入棘轮2的齿槽中停止，防止反转。

本发明的关键技术在于，在每个棘爪7处增设了小棘轮5；所述小棘轮5均匀地固定在圆盘框架6的圆周上，小棘轮5轮齿与棘爪7相对；所述棘爪7在与小棘轮5相对的端面上设有轮齿。当棘爪7受离心力作用时，棘爪7保持沿销轴8的轴向运动且与小棘轮5轮齿相啮合，与棘轮2完全分离。该技术无须使用弹簧结构，延长了离心式逆止装置的使用寿命。

附图说明

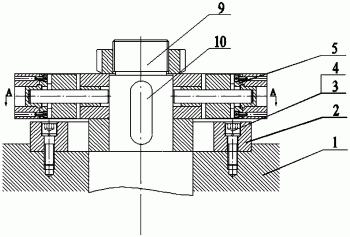

图1是本发明一种立轴逆止装置主视剖面结构示意图。

图2是本发明一种立轴逆止装置俯视剖面结构示意图。

图中，1.机体，2.棘轮，3.螺钉，4.垫片，5.小棘轮，6.圆盘框架，7.棘爪，8.销轴，9.输入轴，10.键。

具体实施方式

下面结合附图和实施例对本发明做进一步详细说明。

参见图1、图2，首先固定机体1与输入轴9，保持输入轴9竖直且无轴向位移。接下来，棘轮2用螺钉3、垫片4固定在机体1端面上，形成固定组件。多个棘爪7与小棘轮5均匀的分布在圆盘框架6的圆周上，销轴8从圆盘框架6内侧依次穿过棘爪7的偏心位置、小棘轮5的质心位置，保证棘爪7可以自由摆动，在不受外力时自由下垂；圆盘框架6组件装配好后，与输入轴9通过键10固连一体，构成运动组件。初始状态下，棘爪7下垂与棘轮2相接触；当逆止装置转速升至某一特定值后，棘爪7与棘轮2完全脱离，逆止装置无噪声、无碰撞，平稳地运转。
