专利摘要

本实用新型涉及生物质热解液化过程中热解气除灰用装置，具体涉及一种生物质热解液化用除灰系统，包括两级除尘，两级除尘包括通过管道连接的旋风除尘器和二级除尘器，所述二级除尘器包括筒体，筒体内部设置过滤筒，所述过滤筒的筒壁内设有填料，过滤筒两端面与筒体两端面紧密配合，筒体上部设有二级进气口，二级进气口与过滤筒连通，筒体侧壁设有出气口，所述筒体两侧分别连接有振动器。本实用新型采用两级除尘，两级除尘采用不同的处理设备，两级除尘对热解气中的灰分处理彻底，且二级除尘器中的过滤筒更换方便，便于清理。

权利要求

1.一种生物质热解液化用除灰系统，包括两级除尘，其特征是，两级除尘包括通过管道连接的旋风除尘器和二级除尘器，所述二级除尘器包括筒体，筒体内部设置过滤筒，过滤筒的筒壁内设有填料，过滤筒两端面与筒体两端面紧密配合，筒体上部设有二级进气口，二级进气口与过滤筒连通，筒体侧壁设有出气口，所述筒体两侧分别连接有振动器。

2.根据权利要求1所述的生物质热解液化用除灰系统，其特征是，所述筒体底部设有弹簧支座。

3.根据权利要求1或2所述的生物质热解液化用除灰系统，其特征是，所述筒体底部连通第二生物炭出口，筒体与第二生物炭出口之间设有螺纹管，筒体与二级进气口连接处设有螺纹管。

4.根据权利要求3所述的生物质热解液化用除灰系统，其特征是，所述筒体与第二生物炭出口之间设有闭风器。

5.根据权利要求1所述的生物质热解液化用除灰系统，其特征是，所述旋风除尘器一侧设有一级进气口，顶部设有一级出气口，底部设有第一生物炭出口。

6.根据权利要求5所述的生物质热解液化用除灰系统，其特征是，所述旋风除尘器与第一生物炭出口之间设有闭风器。

7.根据权利要求1所述的生物质热解液化用除灰系统，其特征是，所述旋风除尘器和二级除尘器外部均设有保温岩棉。

说明书

技术领域

本实用新型涉及生物质热解液化过程中热解气除灰用装置，具体涉及一种生物质热解液化用除灰系统。

背景技术

目前，石油资源的消耗在快速增长，与此同时，大量使用化石燃料所造成的温室效应和环境污染也变得越来越严重。生物质热解液化是有效利用生物质能的方式之一，其产品生物油可以作为燃油直接用于锅炉等燃烧设备，也可经过催化加氢等改良处理替代柴油和汽油用于内燃机，还可以提取特殊的有高附加值的化学品。

生物质热解液化是指生物质原料在隔绝氧气或者少量氧气的条件下，通过高加热速率、短停留时间及适当的裂解温度使生物质裂解为焦炭和气体，气体分离出灰分后再经过冷凝可以收集到生物油的过程。

其中，生物质热解气生成后携带大量灰分，需要对热解气进行除灰除尘后再进一步处理。现有技术中多采用两级或多级旋风分离器对热解气进行除灰，但旋风分离器处理灰分不彻底，影响后续生物油的生成。

实用新型内容

本实用新型提供一种除尘除灰效果良好，方便清理更换的生物质热解液化用除灰系统。

本实用新型采用如下技术方案：

一种生物质热解液化用除灰系统，包括两级除尘，两级除尘包括通过管道连接的旋风除尘器和二级除尘器，所述二级除尘器包括筒体，筒体内部设置过滤筒，所述过滤筒的筒壁内设有填料，过滤筒两端面与筒体两端面紧密配合，防止携带灰分的热解气由二者结合处通过；筒体上部设有二级进气口，二级进气口与过滤筒连通，筒体侧壁设有出气口，经旋风除尘器处理后的热解气由二级进气口进入过滤筒，热解气通过填料的同时，过滤筒的填料将灰分隔离，净化后的热解气由出气口排出。

所述筒体两侧分别连接有振动器，振动过程有助于除尘，并且方便填料隔离的灰分落至下部。

所述筒体底部设有弹簧支座，以配合振动器的振动。

所述筒体底部连通第二生物炭出口，筒体与第二生物炭出口之间设有螺纹管，筒体与二级进气口连接处设有螺纹管，螺纹管为可伸缩管，螺纹管的设置进一步配合筒体振动，并且螺纹管保证筒体振动过程中热解气管道密封严密。

所述旋风除尘器一侧设有一级进气口，顶部设有一级出气口，底部设有第一生物炭出口。

所述筒体与第二生物炭出口之间设有闭风器，旋风除尘器与第一生物炭出口之间设有闭风器，闭风器有助于生物炭出口出灰，并防止外部进气。

所述旋风除尘器和二级除尘器外部均设有保温岩棉，减少热解气的温度流失。

本实用新型的优点及有益效果为：

本实用新型采用两级除尘，两级除尘采用不同的处理设备，首先旋风除尘器将大部分灰分去除，然后经过二级除尘器中的填料将较小灰分隔离，并加以振动处理。两级除尘对热解气中的灰分处理彻底，且二级除尘器中的过滤筒更换方便，便于清理。

本实用新型二级除尘器结构稳固、保证密封，其中分别设置弹簧支座、螺纹管等结构，配合振动器运动。

附图说明

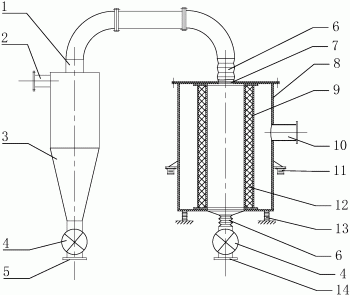

图1为本实用新型的结构示意图。

其中，1-一级出气口，2-一级进气口，3-旋风除尘器，4-闭风器，5-第一生物炭出口，6-螺纹管，7-二级进气口，8-筒体，9-过滤筒，10-出气口，11-振动器，12-填料，13-弹簧支座，14-第二生物炭出口。

具体实施方式

如图1所示，一种生物质热解液化用除灰系统，包括两级除尘，两级除尘包括通过管道连接的旋风除尘器3和二级除尘器，旋风除尘器3和二级除尘器外部均设有保温岩棉。

所述二级除尘器包括筒体8，筒体8内部同心设置有过滤筒9。所述过滤筒9的筒壁内设有填料12，过滤筒9两端面与筒体8两端面紧密贴合。筒体8的上部设有二级进气口7，二级进气口7与过滤筒9连通。筒体8侧壁设有出气口10，净化后的热解气由出气口10排出。所述筒体8底部连通第二生物炭出口14。

所述筒体8外部两侧分别连接有振动器11，振动器11对称设置，所述筒体8底部设有弹簧支座13，并且，筒体8与二级进气口7连接处设有螺纹管6，筒体8与第二生物炭出口14之间设有螺纹管6，螺纹管6为可伸缩管，上述结构均配合振动器11的振动。

所述旋风除尘器3一侧设有一级进气口2，顶部设有一级出气口1，底部设有第一生物炭出口5。

所述筒体8与第二生物炭出口14之间设有闭风器4，旋风除尘器3与第一生物炭出口5之间设有闭风器4。
